欧标两芯电源连接插头结构设计

　　日常做低压电气配套结构设计时，欧标两芯插头是出口类小家电、手持电动工具、便携检测设备进线端最常用的连接部件，这类插头的设计核心从来不是外观造型，而是要在满足安规要求的前提下，兼顾插合可靠性、线缆抗拉扯能力与注塑成型的工艺可行性。先从实际应用场景说起，这类插头适配欧盟地区通用的Type C类两孔插座，覆盖16A以内、250V电压等级的二类电器设备，也就是带双重绝缘、不需要接地保护的电器，比如手持电钻、小型角磨机、桌面台灯、笔记本电源适配器这类产品的进线端，都需要搭配这类插头完成与市电网络的物理连接。

　　设计这款插头时，首先要卡准插销的尺寸边界，两个圆柱形插销的中心距、直径、伸出长度都要严格匹配对应插座的插套尺寸，插销根部做了限位台阶，避免插合时插入过深导致内部带电部件外露，同时插销采用铆接结构与内部的接线端子连接，不需要额外焊接，既方便生产线组装，也能避免焊锡层在长期插拔受力后出现开裂脱落的问题。插销的材质选用黄铜镀镍，表层镀镍是为了提升抗锈蚀能力，避免在潮湿环境下使用时接触电阻变大，黄铜基材则保证足够的导电性能与结构强度，反复插拔上千次也不会出现插销弯曲变形的情况。

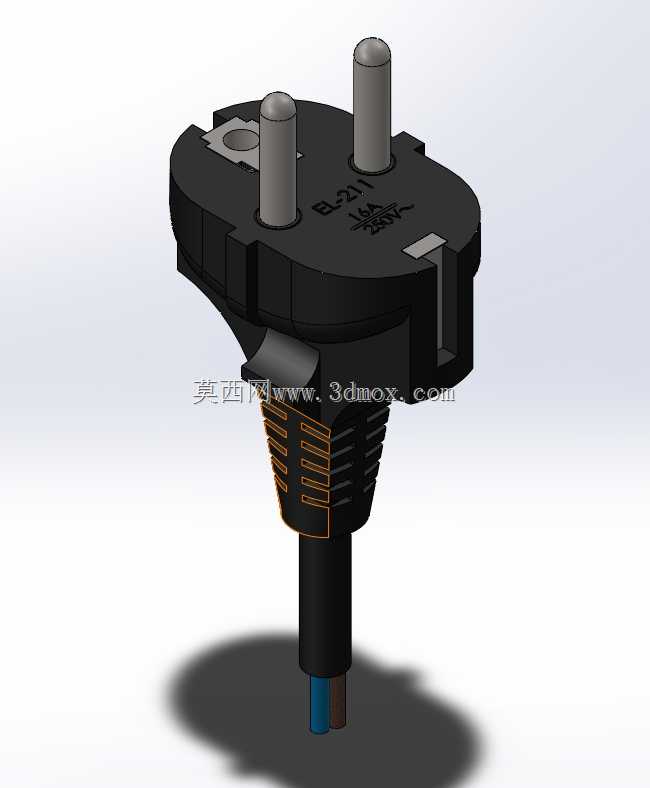

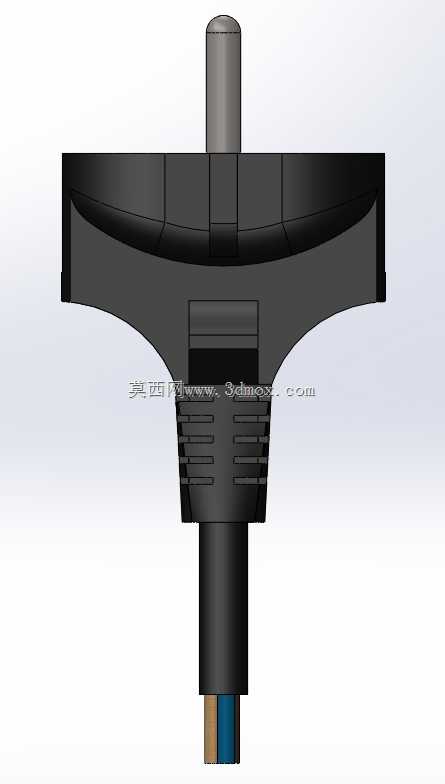

　　插头的主体外壳采用PA66加玻纤的阻燃材质，注塑成型时分上下两个壳体扣合，内部预留了接线端子的安装槽位，同时在进线端做了多级防弯折结构，也就是插头尾部带多道环形凹槽的锥状结构，这个结构是很多新手设计时容易忽略的点——线缆从插头尾部引出后，日常使用中难免会出现各个方向的弯折，如果没有这个防弯折结构，线缆外皮在根部反复弯折很容易出现破损，导致内部线芯外露引发安全隐患，多道环形凹槽的设计可以让弯折应力分散在每一道槽的位置，避免应力集中在出线口的单一截面上，大幅提升线缆的弯折寿命。

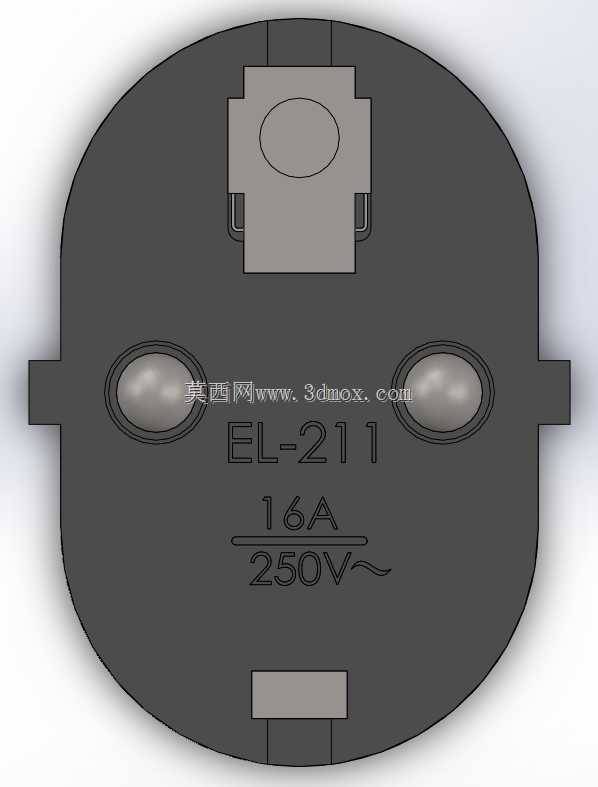

　　内部的接线位置做了压线结构，当线缆的火线、零线分别与两个插销的端子连接完成后，壳体上的压线筋会牢牢压住线缆的外护套层，而不是只拉住内部的线芯，这样当外部拉扯线缆时，受力点是线缆的外护套，不会直接拉扯到接线位置导致线芯脱落，这个结构是安规检测里的必查项，拉力测试时通常要承受几十牛的拉力不出现位移才算合格。插头正面的标识区域预留了激光打标的位置，可以标注额定电压、额定电流、认证标识等信息，外壳侧面做了轻微的防滑纹理，方便用户插拔时施力，不会因为手滑导致插拔困难。

　　从安装边界来看，这款插头整体的最大外径控制在合理范围内，不会出现插在墙面插座上时遮挡相邻插孔的情况，插销的伸出长度刚好满足插合后的接触深度，既不会因为插合过浅导致接触不良打火，也不会因为插销过长导致插合后插头与插座之间出现缝隙。另外在结构设计时，上下壳体的扣合位置做了超声波焊接线，组装完成后通过超声波焊接将两个壳体融为一体，不需要额外打螺丝，既提升了生产效率，也能避免外壳被轻易拆开，防止非专业人员触碰内部带电部件。出线口的内孔尺寸匹配常规的两芯橡胶线缆外径，装配时线缆穿过出线口后，内部的压线结构与防弯折结构配合，既可以防止线缆被拉扯脱落，也能阻挡外部的灰尘、水汽从出线位置进入插头内部，提升日常使用的安全性。

　　很多刚接触电气结构设计的工程师容易把这类插头的结构想的过于简单，实际上每一处尺寸、每一个筋位的设计都对应着实际使用中的可靠性要求，比如插销的倒角角度，既要保证插入插座时能顺利导向，不会出现插头顶在插座面板上插不进去的情况，也要避免倒角过大导致插合后接触面积不足；再比如外壳的壁厚，既要保证足够的结构强度，跌落时不会开裂，也要控制注塑时的缩水问题，保证外观平整。这款插头的结构设计完全覆盖了欧标低压插头的安规要求，可直接用于二类电器的电源线配套，建模时所有的配合间隙、拔模角度都按照注塑生产的实际要求设置，不需要额外调整即可直接用于开模验证。
