斜置式空气密度分离分选装置结构设计

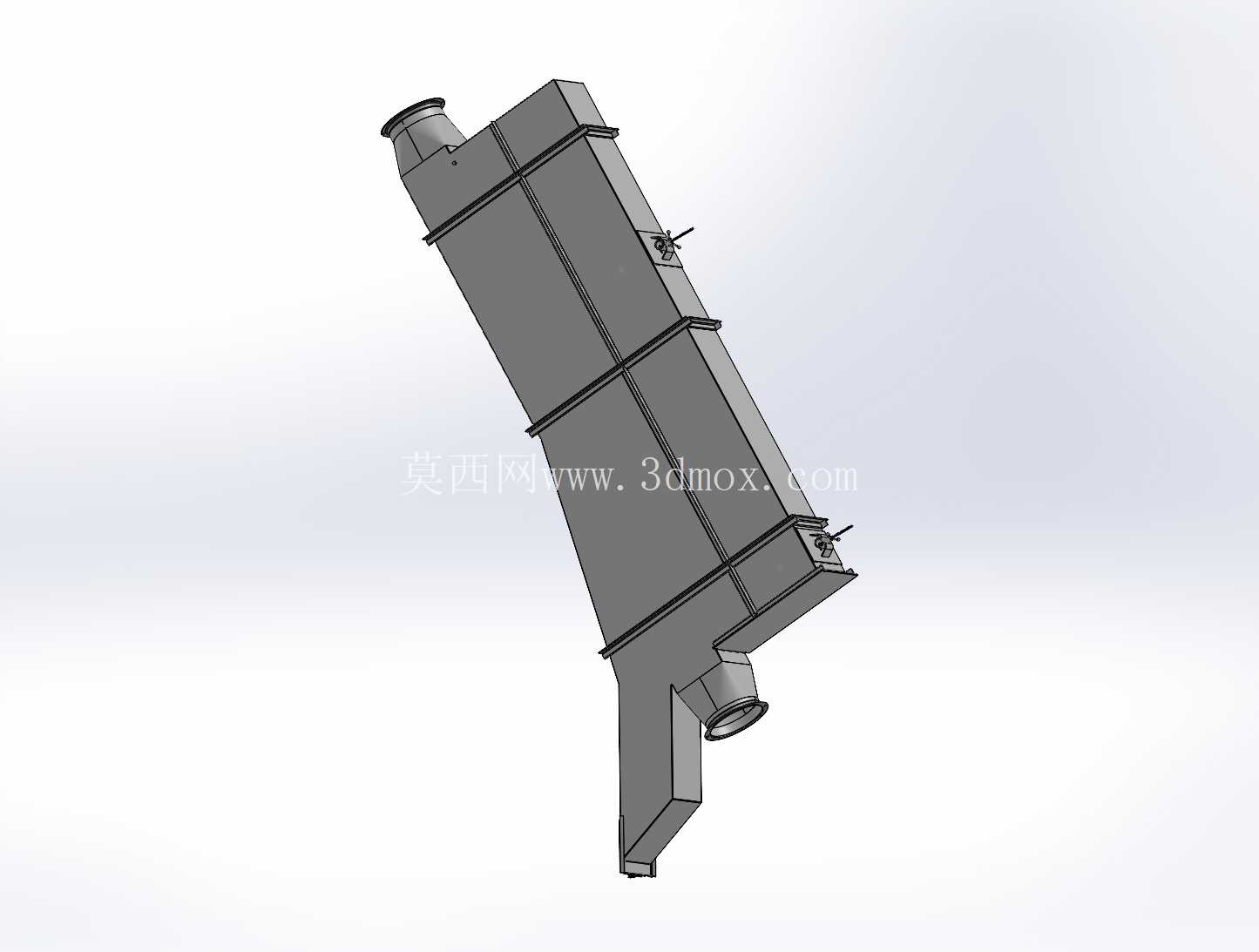

　　在固废资源化回收、轻工物料分选的生产场景中，不同密度物料的精准分离一直是影响分选效率与成品纯度的核心环节，这款斜置结构的空气密度分离装置，正是针对碎料混合物料的风选需求开发的专用分选结构。区别于传统立式风选设备过高的竖向安装空间要求，该装置采用倾斜式腔体布局，整体腔体沿物料流动方向呈一定角度倾斜布置，能够在有限的车间层高条件下完成更长的风选沉降路径布置，适配老旧厂房改造、紧凑布局生产线的安装需求，设备上下两端分别设置进出料接口，上端接口对接来料输送管道，下端斜向出料口对接重质物料收集输送单元，侧部的侧向接口则对接轻质物料的引风收集管路，整套接口均采用标准法兰连接结构，能够直接与现有气力输送管线完成对接，无需额外设计过渡连接结构。

　　从功能实现逻辑来看，该装置利用不同密度物料在倾斜上升气流中的悬浮速度差异完成分选，混合物料从上部进料口进入腔体后，在沿腔体斜向流动的均匀气流作用下，密度较低的轻质物料会被气流裹挟从侧部出风口带出，进入后续的旋风分离或者滤筒收集单元，密度较高的重质物料则会在自身重力作用下，沿倾斜的腔体内壁下滑，从下部的重料出口排出，实现轻重物料的连续分离。比如在废旧地毯回收生产线中，破碎后的地毯泡沫衬垫碎料与混杂的金属钉、硬质塑料碎块进入该装置后，泡沫碎料作为轻质组分被气流带走收集，金属钉等重质组分则沿腔壁滑落排出，能够有效完成碎料中的杂质分离，避免硬质杂质进入后续的泡沫造粒环节损坏螺杆挤出设备。

　　在结构设计层面，该装置的腔体采用多段折弯板拼焊结构，外部设置多道横向加强筋，避免设备在引风负压作用下出现腔体变形，保证内部流道的截面尺寸一致性，减少因流道变形产生的局部涡流影响分选精度。腔体侧壁设置的检修快开结构，能够在设备出现卡料、积料时快速打开清理，无需拆卸整体连接管线，降低日常维护的工作量。内部的气流导流结构经过流场仿真优化，能够让进入腔体的气流沿倾斜方向形成均匀的层流状态，避免局部风速过高或者过低导致的分选错配问题，进料口位置设置的散料结构，能够让进入腔体的混合物料均匀分散在整个流道截面上，避免物料成团进入导致的分选不彻底。

　　从安装边界来看，该设备整体采用壁挂式或者支架支撑式安装，倾斜角度可根据实际分选物料的密度差在一定范围内调整，设备的进出口法兰位置预留了足够的管线安装操作空间，侧面的检修门开启方向不会与周边管线、设备产生干涉，整体重量分布均匀，支撑支架仅需承受设备自重与运行时的微振动载荷，无需额外做重型基础浇筑，能够快速完成现场安装就位。在实际选型适配过程中，可根据处理物料的粒径范围、密度差大小调整配套引风机的风压风量参数，该腔体结构本身的流道阻力特性经过实测验证，能够在较宽的风速范围内保持稳定的分选效果，既可以用于废旧物资回收环节的物料分选，也可用于粮食加工、烟草分选、轻工原料除杂等多个需要利用密度差完成物料分离的生产场景，设备整体无运动部件，运行过程中仅需定期检查内壁磨损情况与密封结构的老化情况，日常维护成本极低，能够长时间连续稳定运行。
