折弯机螺旋输送机叶片成型压铸模具结构

　　这套成型模具主要服务于螺旋输送机核心部件——连续螺旋叶片的折弯压制成型工序，在散料输送设备的生产制造环节中，螺旋叶片的成型精度直接决定整机的输送效率、运行噪音与使用寿命，传统螺旋叶片多采用单片焊接、拉制成型工艺，存在拼接缝隙多、成型曲面一致性差、动平衡表现不佳的问题，这套模具通过上下模腔的精准合模，可直接将裁切好的金属板料一次压制成符合螺旋升角要求的连续叶片段，大幅减少后续拼接、校形的工序耗时。

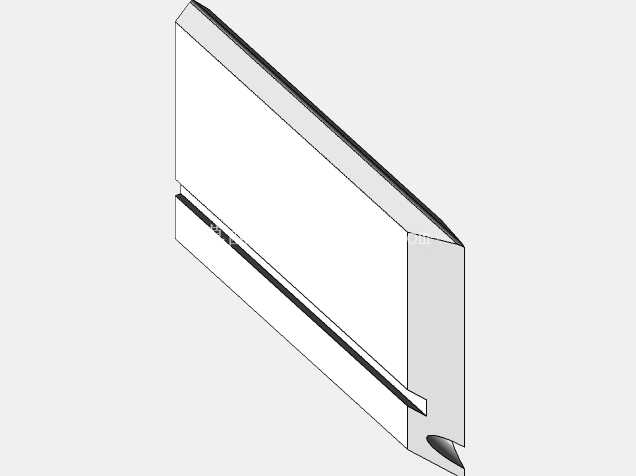

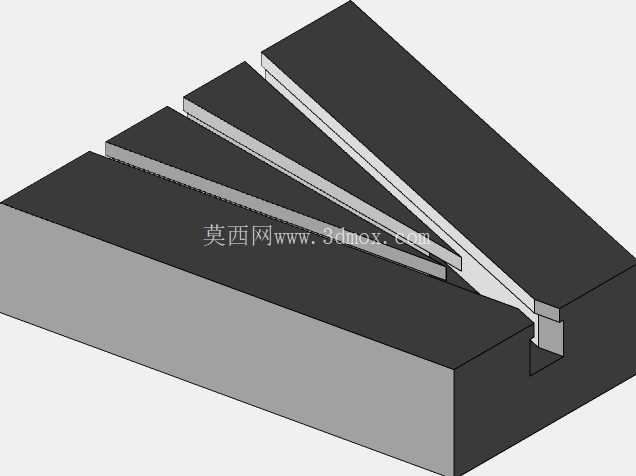

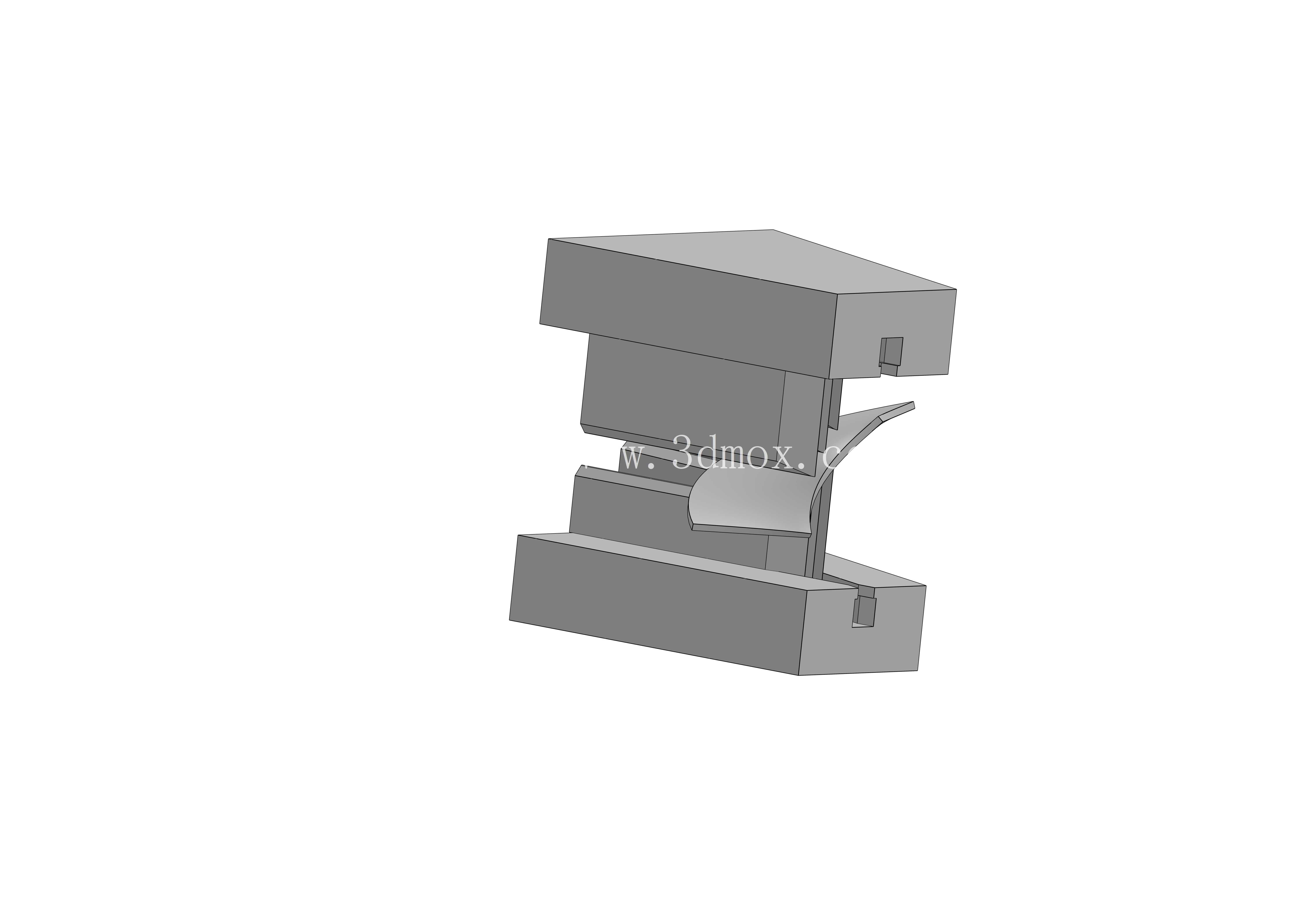

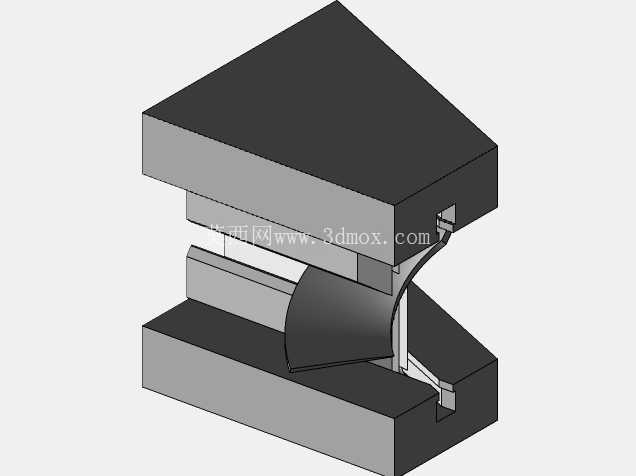

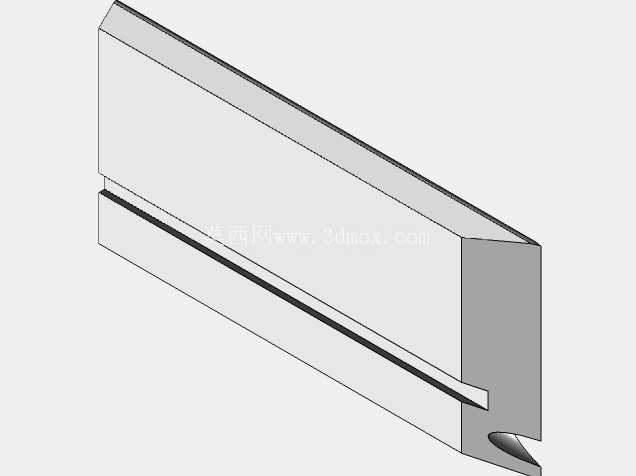

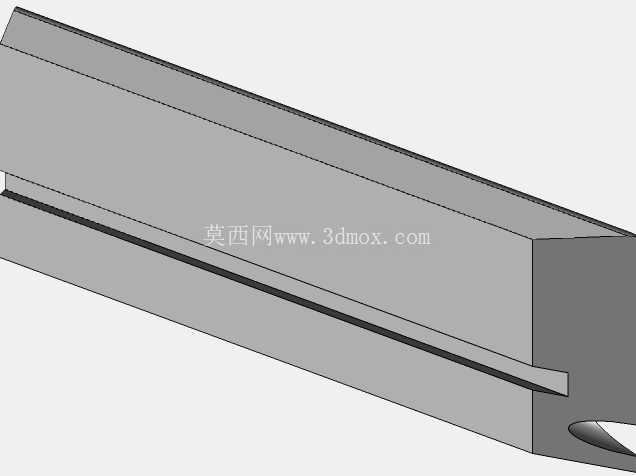

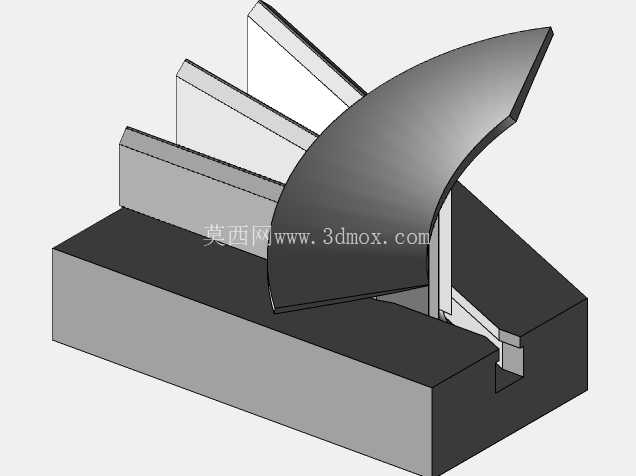

　　从模具结构来看，上下模分别对应螺旋叶片的正反曲面型面，合模过程中通过两侧的定位槽完成板料的精准定位，避免压制过程中板料滑移导致的曲面偏差，模架采用标准模坯加工，上下模座的安装面预留了通用压机的装夹槽位，可直接适配车间常用的中小型液压压铸设备，无需额外定制转接工装。在实际生产场景中，这类模具多用于粮食加工、建材输送、矿山散料转运等领域的螺旋输送机生产，不同规格的螺旋叶片仅需更换模芯部分即可完成适配，模架部分可通用，能有效降低中小设备厂的模具投入成本。

　　设计过程中，模腔的螺旋升角完全匹配对应规格输送机的输送参数，压制出的叶片曲面与中心轴焊接后，无需大量校形即可满足装配要求，叶片边缘的压边结构可避免板料压制过程中出现起皱、拉裂的缺陷，合模导向结构采用嵌入式定位块，相比外置导柱更节省模具安装空间，同时能承受更大的侧向成型力，避免长期压制过程中模腔错位导致的叶片成型误差。安装边界上，模具上下模座的厚度、装夹孔位均按照行业通用的100吨级液压机参数设计，上下模合模行程预留了足够的板料取放空间，操作人员可快速完成板料上料、成型件取件的操作，适配批量连续生产的节拍要求。

　　模腔的曲面加工采用五轴铣削一次成型，表面粗糙度满足钣金压制的脱模要求，无需额外抛光处理即可保证成型叶片的表面质量，避免压制过程中出现板料表面拉伤的问题。在结构强度设计上，模座采用45号钢调质处理，模芯部分采用模具钢淬火处理，可承受连续压制过程中的交变载荷，长期使用不易出现模腔变形、崩边的问题，模具的分模面设置在螺旋叶片的最大轮廓处，开模后成型件可直接从上方取出，无需额外的侧抽芯结构，简化了模具整体结构，降低了模具的加工难度与后期维护成本。针对螺旋叶片成型过程中常见的回弹问题，模腔曲面设计时预留了对应的回弹补偿量，压制完成后叶片的实际成型角度刚好符合设计要求，无需后续二次校形，大幅提升了单件生产效率。
