1/2寸150磅级凸面盲板法兰结构设计

在中小口径压力管路的临时封堵、末端截流、检修隔离场景中，这类1/2寸公称通径、150磅级的盲板法兰是管路系统里极为常用的封堵元件，和普通带流通孔的法兰不同，它的核心作用是完全截断管路介质通路，不需要承担介质导流的功能，因此在结构设计上和同压力等级的对焊、平焊法兰存在明显差异。从实际工程应用来看，这类盲板法兰常被用在车间工艺管路的预留端、设备检修段的隔离点位、小型液压站的备用接口封堵、给排水支管的末端封闭位置，在化工、市政供水、小型动力管路、民用燃气支路里都有广泛适配场景，尤其是需要后期拓展管路接口、或者定期对管段进行泄压检修的位置，盲板法兰比焊接封头的拆装灵活性高很多，不需要动火切割就能完成管路的通断切换。

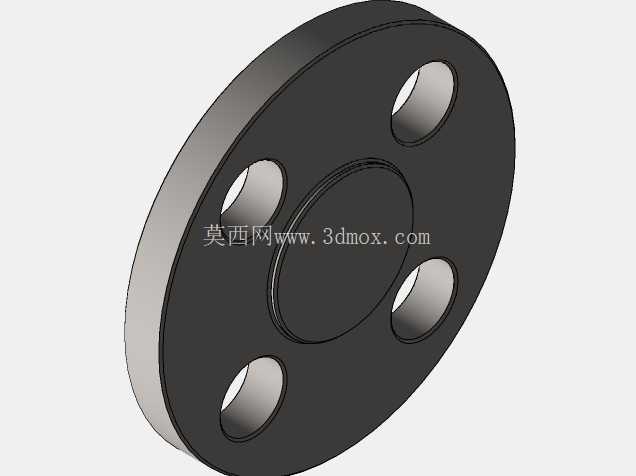

从结构设计逻辑来看，这款盲板法兰采用了凸面密封结构，密封面的凸起高度和同压力等级的配套法兰密封面完全匹配，安装时配合对应材质的密封垫片，就能在150磅级对应的公称压力下实现可靠密封，不会出现介质渗漏的问题。法兰本体上均匀分布了4个螺栓通孔，孔位的分度圆直径严格匹配ASME B16.5标准里1/2寸150磅法兰的安装尺寸，不需要额外扩孔或者调整孔位，就能和同规格的法兰、阀门、设备接口直接配对安装，安装边界完全符合通用管路的安装规范，不会出现和现有管路配件干涉的问题。法兰的整体厚度经过强度校核，在对应压力等级的工况下，不会因为管路内压产生过度变形，密封面的平面度控制在标准要求的范围内，避免因为密封面翘曲导致垫片压合不均匀出现渗漏。

在建模过程中，首先确定了法兰的外径尺寸，匹配同压力等级法兰的外径参数，保证螺栓安装时扳手有足够的操作空间，不会因为法兰外径过小导致螺栓安装时没有操作余量。螺栓孔的直径比配套螺栓的公称直径大1.5mm，预留出安装时的位置调整余量，抵消管路安装时的小范围对位误差，降低现场安装的对位难度。中心的密封凸台做了圆角过渡处理，避免应力集中在凸台根部，在长期受压或者温度变化的工况下，减少凸台根部开裂的风险。法兰的背面为平面结构，和管道侧或者封堵侧的接触面保持平整，安装时不会出现偏斜，保证螺栓锁紧时各个点位的压合力均匀分布。

从实际使用的角度来说，这类小尺寸盲板法兰的重量较轻，单人就能完成拆装作业，在管路检修时不需要大型吊装设备配合，能大幅缩短检修作业的时间。和螺纹堵头相比，法兰式的盲板密封可靠性更高，在存在轻微振动的管路上，不会因为振动导致螺纹松动出现渗漏，适合用在有小幅振动的动力设备配套管路上。设计时也考虑了不同介质的适配性，这个结构可以适配碳钢、不锈钢、合金钢等多种材质的加工需求，只需要根据输送介质的腐蚀性、工作温度调整材质和垫片类型，就能在不同的工况下使用，结构本身的通用性很强。

在安装边界上，这款盲板法兰安装完成后，轴向的突出尺寸和同规格的平焊法兰厚度一致，不会额外占用过多的管路安装空间，在空间紧凑的设备内部管路、狭小的管廊位置也能顺利安装。螺栓锁紧时推荐采用对角锁紧的方式，按照顺序逐步拧紧螺栓，保证密封垫片的各个位置压缩量一致，避免因为单侧受力过大导致垫片压溃或者密封失效。如果是用在需要经常拆装的检修点位，还可以在法兰和螺栓接触的位置涂抹防卡剂，避免长期使用后螺栓锈蚀导致拆装困难。
