1又1/4英寸150级研磨法兰结构设计

在工业流体输送管路系统中，法兰是实现管段之间、管路与设备之间可拆卸连接的核心承压部件，研磨法兰相较于普通铸锻毛坯法兰，其密封面经过高精度研磨加工，能够在中低压工况下实现更可靠的密封性能，减少流体介质泄漏风险。本次设计的1又1/4英寸规格150级研磨法兰，主要适配公称通径DN32的流体管路，常见应用在小型化工流体输送、车间压缩空气分支管路、给排水系统支管连接、小型液压泵站油路连接等场景，这类场景的管路公称压力通常对应Class150等级，也就是日常工程中常说的150磅级工况，常温下承压能力约2.0MPa，能够满足多数常规工业流体输送的压力要求。

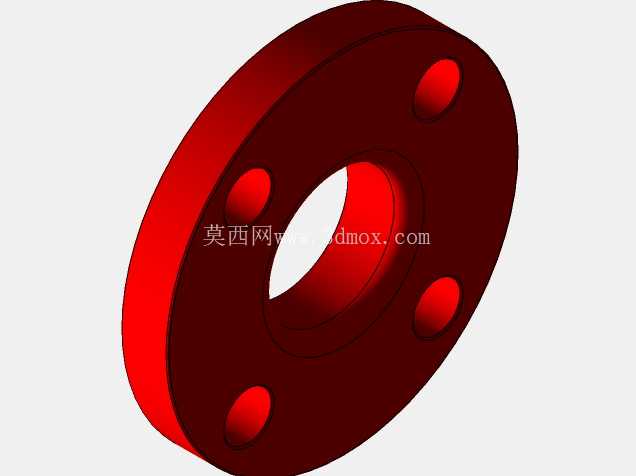

从结构设计逻辑来看，这款法兰采用突面密封结构形式，中心通孔直径与适配的1又1/4英寸钢管外径匹配，保证管路介质流通时不会出现通径缩径问题，避免介质在法兰连接处产生不必要的流阻损失。法兰本体沿圆周均匀分布4个螺栓安装孔，孔位的分度圆直径严格遵循对应压力等级的法兰尺寸标准，安装时可直接适配同规格的标准六角螺栓，不需要额外进行孔位修配，降低现场安装的调整工作量。法兰的密封面区域预留了足够的研磨加工余量，在完成法兰本体的粗加工、热处理去应力工序后，对密封端面进行精磨处理，保证密封面的平面度、表面粗糙度达到密封要求，安装时配合对应材质的密封垫片，即可在额定压力下实现可靠密封，即使输送带有一定腐蚀性的水基介质、常规润滑油类、压缩空气等介质，也能长期保持连接位置的密封稳定性。

从安装边界尺寸来看，这款法兰的外径尺寸控制在适配DN32 Class150法兰的标准范围内，螺栓孔中心距、法兰厚度都经过参数校核，既保证法兰本体有足够的结构强度，在螺栓预紧力作用下不会发生结构变形，也不会因为尺寸过大造成安装空间的浪费。现场安装时，只需要将法兰与对接的管段端部进行组对焊接，保证法兰端面与管路轴线的垂直度符合安装公差要求，再将两个对接法兰的密封面清理干净，放置适配的密封垫片，穿入连接螺栓后按照对角线顺序分次拧紧螺栓，保证每个螺栓的预紧力均匀，即可完成法兰连接的安装作业。

在实际工程应用中，这类小规格研磨法兰往往用在管路系统的分支节点、设备接口位置，比如小型气动设备的进气口、车间压缩空气管路的支路引出位置、小型水泵的进出口连接端，这些位置的管路通径不大，但对连接密封性有一定要求，普通未经过研磨处理的毛坯法兰，密封面平面度不足，安装后容易出现介质渗漏问题，尤其是压缩空气管路出现泄漏时，会造成空压机持续加载，产生不必要的能源浪费，而经过研磨处理的法兰密封面，能够让垫片与法兰端面充分贴合，大幅降低泄漏概率。设计过程中也充分考虑了加工工艺性，法兰本体的外形没有复杂的异形结构，采用常规的车削加工即可完成大部分外形加工，螺栓孔可通过钻床直接加工成型，密封面的研磨工序可采用平面研磨设备批量加工，不需要特殊的定制工装，能够有效控制加工成本，适合批量生产应用。另外法兰的边角位置都设计了合理的工艺倒角，既可以去除加工后的锐边毛刺，避免安装作业时划伤操作人员，也能减少法兰安装后边角位置的应力集中，提升长期使用的结构可靠性。
