往复式园林绿篱修剪机头结构设计

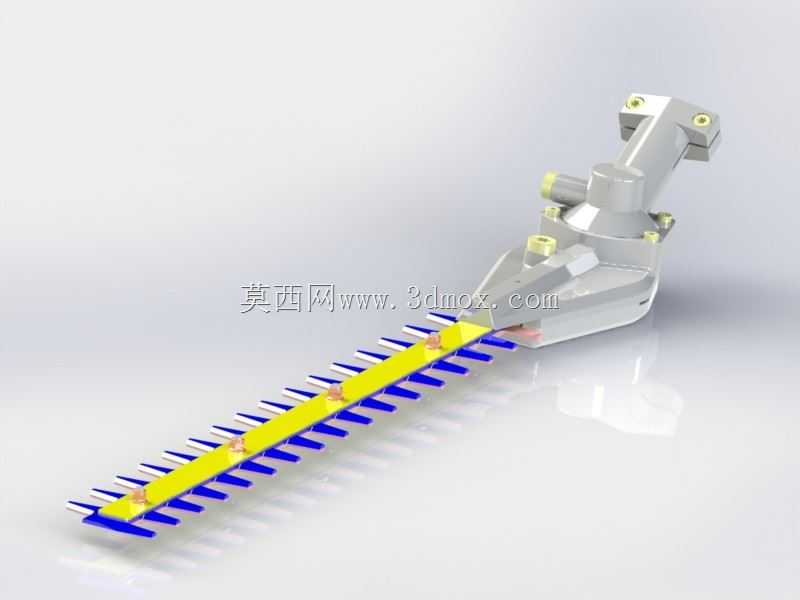

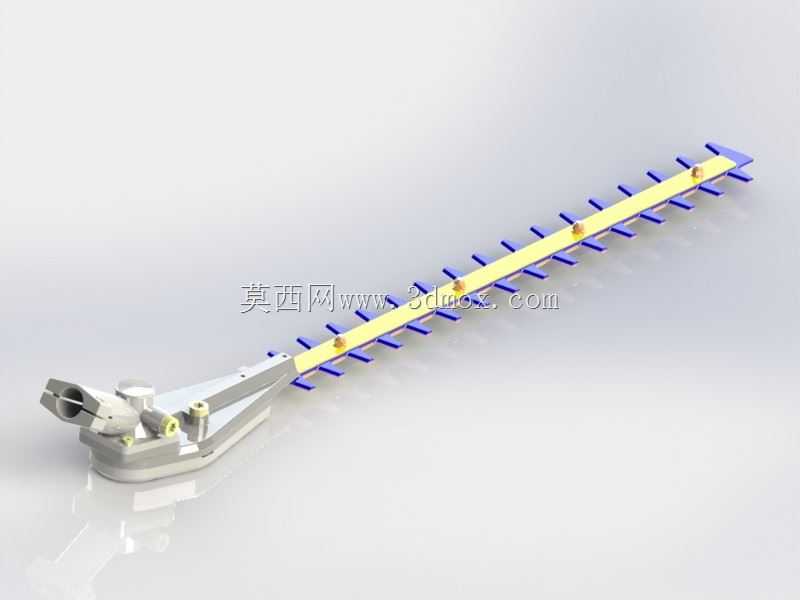

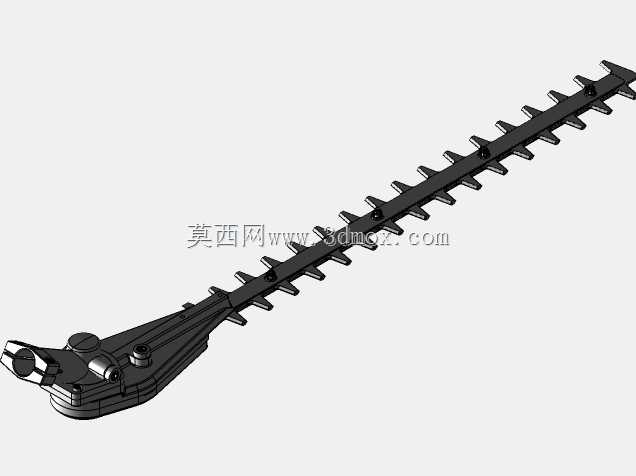

　　这款往复式修剪机头主要面向园林绿化养护场景，适配手持式、背负式或是小型车载绿篱修剪作业，日常用于绿篱定形修剪、灌木枝桠裁切、绿化带整平等作业，相比传统手动修枝剪，作业效率能提升数倍，切口平整度也更统一，不会出现枝条撕裂的情况，能降低绿植修剪后的伤口感染概率。从结构设计来看，整机采用往复式双动刀切割原理，上下排锯齿刀条做相对往复运动，动刀行程匹配齿距设计，能保证直径10mm以内的木本枝条进入齿槽后被快速切断，不会出现卡滞、扯枝的问题。刀条部分采用长条形排布，有效切割长度覆盖常规绿篱修剪的单次作业幅宽，作业时不需要频繁挪动设备位置，就能完成一段绿篱的裁切，针对球形灌木、造型绿篱的曲面修剪，刀条的平直基底也能配合操作人员的手腕角度调整，完成弧面、斜面的定形裁切。

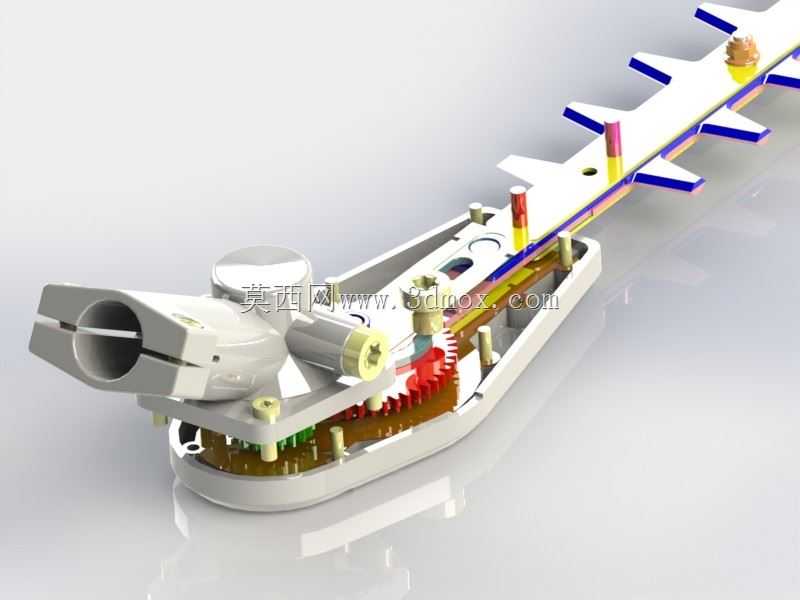

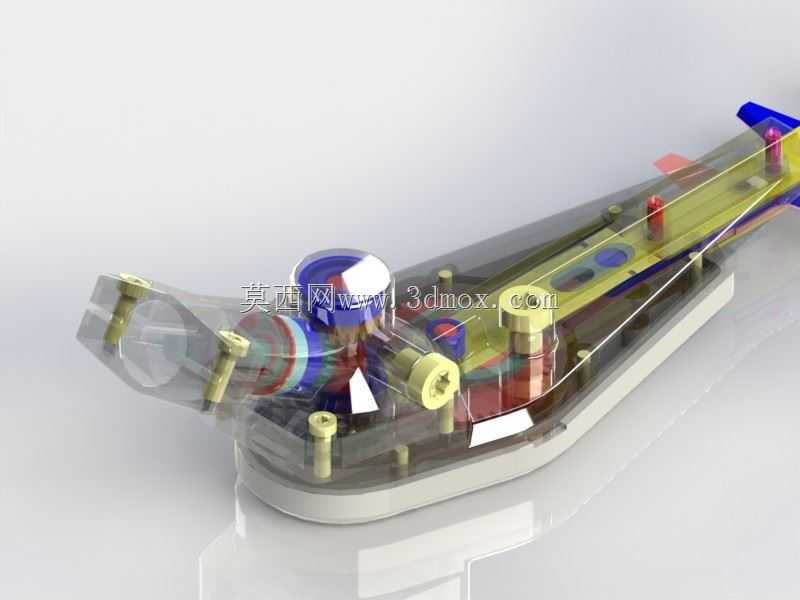

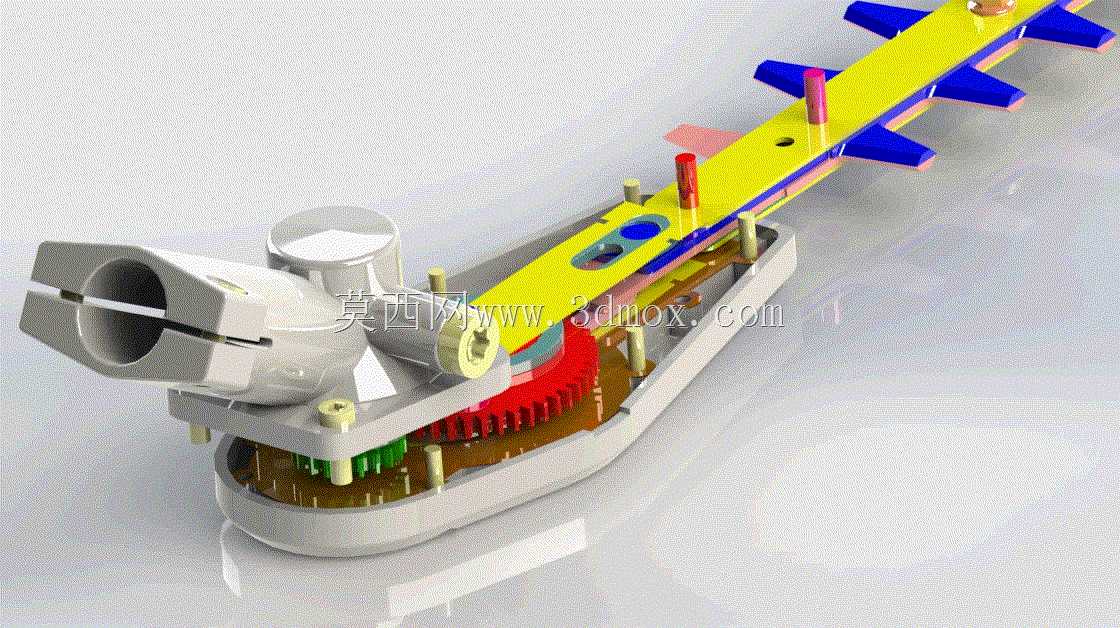

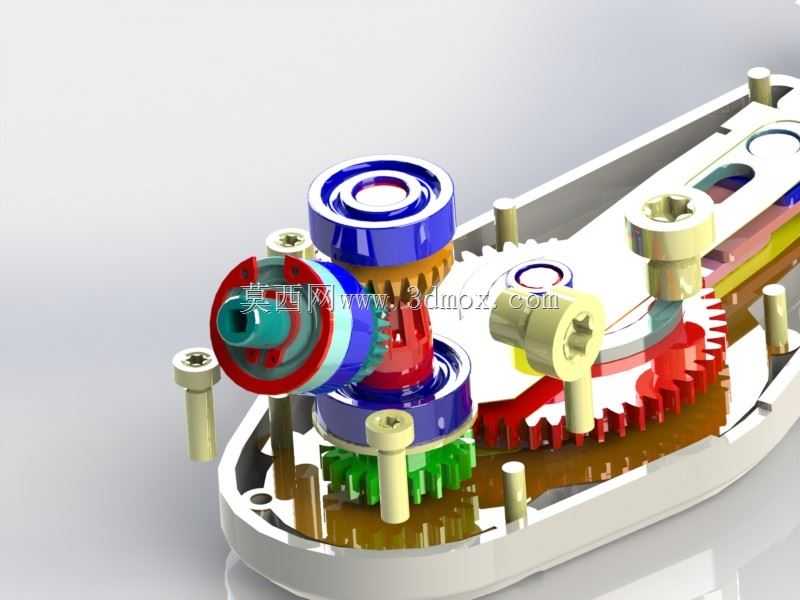

　　机头的动力输入段采用偏心轮传动结构，外部的动力输出不管是连接汽油机还是直流无刷电机，都能通过连接轴将旋转运动转化为刀条的往复直线运动，传动腔内部做了密封结构设计，能避免园林作业时的草屑、灰尘、喷淋水进入传动副，延长内部轴承、偏心块的使用寿命。安装连接位设置在机头上部，采用带螺栓孔的连接耳结构，安装孔位的中心距、孔径尺寸匹配主流手持动力杆的安装标准，不需要额外做转接件就能完成装配，连接耳的角度做了预倾斜设计，作业时操作人员握持动力杆保持自然站立姿态，刀条就能保持水平贴合绿篱顶面，降低长时间作业的手腕疲劳度。

　　刀齿部分的齿形做了优化设计，齿尖做了小角度倒角，既保证切入枝条的锋利度，又能避免齿尖过于尖锐造成的误碰划伤，上下刀条的贴合面做了精密研磨处理，配合压紧弹片的预紧力，保证两排刀条在往复运动时始终保持紧密贴合，不会出现枝条卡入两刀之间缝隙的问题。机头的壳体采用一体化压铸成型结构，既保证传动结构的安装定位精度，又能在作业时承受枝条切割带来的反冲击力，不会出现壳体变形导致的传动卡滞。整机的重量分布做了重心优化，重心位置靠近安装连接位，装配到动力杆上之后不会出现头重脚轻的情况，长时间单手持握作业也能降低手臂负荷。

　　从安装边界来看，机头整体外轮廓没有突出的尖锐结构，传动部分的外壳完全覆盖内部运动件，作业时即使碰到硬质的树干、围栏也不会损坏内部构件，刀条两侧的端部做了圆弧收边处理，避免作业时剐蹭到周边不需要修剪的植物或是建筑墙面。日常维护时，只需要定期在刀条贴合面涂抹润滑脂，检查压紧弹片的预紧力，就能保证设备长期稳定运行，不需要复杂的拆解保养，适合户外园林作业的粗放使用场景。针对不同的作业需求，这款机头还可以通过调整偏心轮的偏心距，改变刀条的往复行程，适配粗枝修剪或是细枝整平等不同作业工况，行程调大时适合修剪直径较粗的灌木枝条，行程调小时适合精细的绿篱造型修剪，刀条的振动幅度也会相应降低，提升精细作业时的操控稳定性。
