手动调节螺纹连接式高压压力释放阀结构

在中小流量液压系统的压力保护回路设计中，这类直动式压力释放阀是很常见的压力过载保护元件，日常选型时经常会碰到类似参数的阀件，做三维建模的时候需要把安装、操作、接口的所有边界都考虑清楚，避免后续装配出干涉问题。这款阀的最大工作压力设定在315巴，适配80升/分钟的额定流量，这个参数段刚好覆盖大部分小型液压站、工程机械辅助回路、机床液压夹紧系统的过载保护需求，当系统压力超过设定阈值时，阀口会自动开启泄流，把系统压力稳定在安全范围内，避免管路、泵体或者执行元件因为超压出现密封损坏、管路爆裂甚至元件报废的问题。

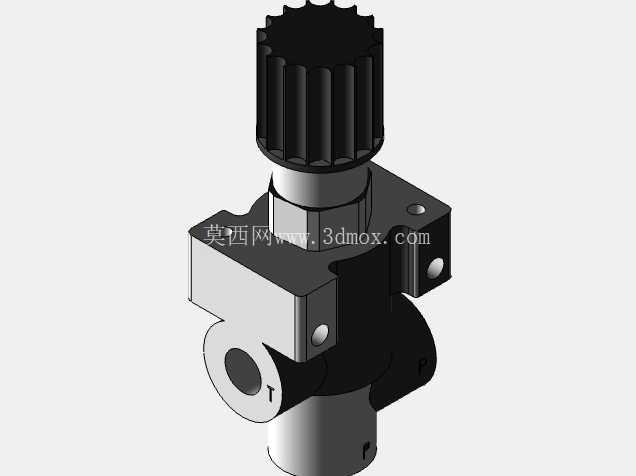

从结构设计逻辑来看，顶部的滚花手动旋钮是压力调节的操作端，滚花纹理的设计是为了徒手操作时增加摩擦力，不需要额外工具就能完成压力设定的微调，旋钮下方的锁紧结构可以在压力设定完成后锁死调节位置，避免设备运行过程中因为振动、误碰导致压力设定值偏移。阀体采用块状集成式结构，没有额外的外接管路，所有流道都集成在阀体内部，既减少了外泄漏点，也能缩小整体安装占用空间。接口采用1/2" BSP螺纹连接，这种管螺纹在液压、气动系统里应用非常广泛，密封性能可靠，安装时不需要复杂的法兰对接，直接通过管螺纹就能完成管路连接，适合紧凑型液压站的阀组集成安装。

做三维建模的时候，首先要明确各个部件的装配关系：顶部旋钮和内部弹簧座的配合间隙要控制在合理范围，既要保证旋钮转动顺畅，又不能有过大的旷量导致压力调节出现空程；阀体上的固定螺钉孔位置要和安装面的定位尺寸严格对应，避免安装时出现孔位错位；侧部的油口位置要标注清楚进出油方向，阀体上刻印的T口标识是回油口，建模时要把标识特征做出来，方便现场安装时识别管路方向，避免接反油口导致阀件失效。安装边界方面，要预留出顶部旋钮的操作空间，至少要保证旋钮上方和圆周方向有足够的徒手操作空间，不能被周边的阀块、管路挡住调节位置；阀体的安装面要做平面度要求，避免安装时因为贴合面不平整导致密封失效；侧部油口的接管空间也要提前预留，保证接头安装后不会和周边结构产生干涉。

从实际应用场景来说，这类阀除了用在常规液压系统的过载保护，也可以作为小型回路的背压阀使用，通过调整弹簧预紧力来维持回路的最低背压，保证执行元件运行平稳。设计的时候要注意，阀的泄油路径是内部直通回油，所以回油口的背压不能过高，否则会影响压力设定的精度，建模时可以把内部流道的大致走向做出来，方便后续做流场分析或者管路布置的时候参考。阀体的材质一般选用高强度锻钢或者球墨铸铁，表面做发黑或者镀锌处理来提升防锈能力，建模时可以把不同部件的材质区分开，方便后续出工程图的时候标注材质和表面处理要求。另外，这款阀原产适配的工况包含工业环境和移动设备场景，所以抗振动性能是设计时的重点，所有连接部位都要有防松设计，比如调节部位的锁紧螺母、阀体连接螺钉的防松垫圈，这些细节在三维建模的时候都不能遗漏，否则模型和实际产品会有偏差，影响后续的虚拟装配和选型校验。
