1R3D-62径向活塞液压泵结构设计

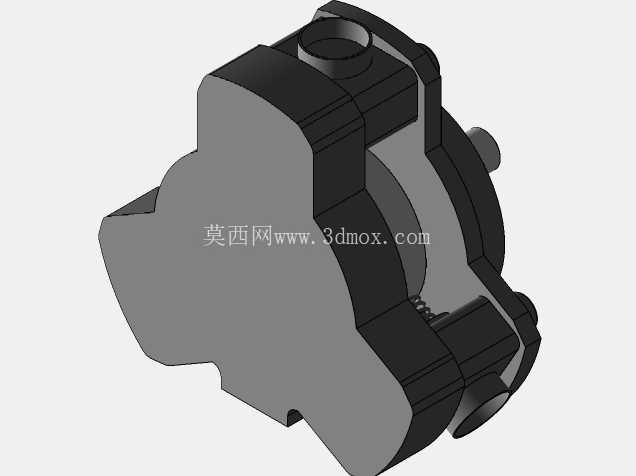

　　在液压传动系统的实际选型与结构设计工作中，径向活塞泵凭借其输出压力高、容积效率稳定的特性，常被应用在工程机械、重型机床、冶金设备这类对压力输出稳定性要求严苛的工况场景中。这款径向活塞泵的整体结构采用块状集成式壳体设计，没有额外的外置安装支架冗余结构，壳体本身的三个异形安装面直接作为安装定位基准，在做整机布局时可以直接贴合阀组或油箱安装面完成固定，不需要额外设计转接安装板，能够有效压缩液压站的整体占用空间。

　　从结构功能来看，该泵采用径向布置的柱塞组件，柱塞沿转子径向方向分布，工作过程中转子转动带动柱塞沿定子内曲面做往复运动，完成吸油与压油的动作循环，相较于轴向柱塞泵，径向结构的柱塞受力方向更贴合径向载荷传递路径，在高压工况下柱塞与缸体的侧向磨损更小，长期运行的容积效率保持性更好，适合长时间连续高压作业的工况。设计过程中，将进油口与出油口分别布置在壳体的两个垂直方向的接口端，接口采用标准圆柱凸台结构，方便现场配接不同通径的液压油管，不需要对接口做二次加工；壳体的分合面采用止口定位结构，装配时可以直接通过止口保证前后壳体的同轴度，减少装配过程中的找正工作量，同时止口结构配合密封槽安装O型圈，能够保证高压工况下壳体结合面不会出现渗漏问题。

　　从安装边界尺寸来看，该泵的主体轮廓最大径向尺寸适配常规63通径阀组的安装间距，轴向伸出的轴端采用标准平键连接结构，轴伸长度控制在常规泵组安装的安全距离内，不会和周边的联轴器、电机端盖产生干涉；壳体上预留的两个安装定位销孔位置对称，做安装布局时可以直接以销孔作为定位基准，保证泵轴和驱动电机轴的同轴度要求，降低联轴器的偏磨风险。在实际工况适配中，这款泵的结构设计充分考虑了液压系统的维护需求，端盖的固定螺栓采用沿圆周均匀分布的布置方式，现场检修时不需要将整个泵从安装座上拆下，只需要拆开对应位置的端盖就可以检查内部柱塞与配流结构的磨损情况，大幅降低现场维护的拆装工作量。

　　配流结构采用端面配流方式，配流盘与转子端面的接触比压经过合理匹配，既可以保证高压下的密封性能，又不会因为接触比压过大造成异常磨损，在液压油清洁度满足NAS8级的工况下，长期运行的磨损量可以控制在允许范围内。另外，壳体的异形轮廓并非随意设计，三个突出的安装块内部对应布置了流道与加强筋结构，既可以优化壳体内部的流道走向，降低油液流动的沿程阻力，又能通过加强筋提升壳体在高压下的结构强度，避免高压工况下壳体出现变形导致的内部泄漏增加。在做三维建模过程中，所有配合面的公差都按照液压元件的常规配合等级做了预留，柱塞与缸孔的配合间隙、配流盘的平面度要求、轴承安装位的同轴度要求都在模型结构上做了对应体现，结构工程师在做液压站集成设计时，可以直接调用该模型完成布局干涉检查，不需要再对泵的安装尺寸做二次测绘，能够有效缩短液压系统的设计周期。
