柱式拉压力称重传感元件结构设计

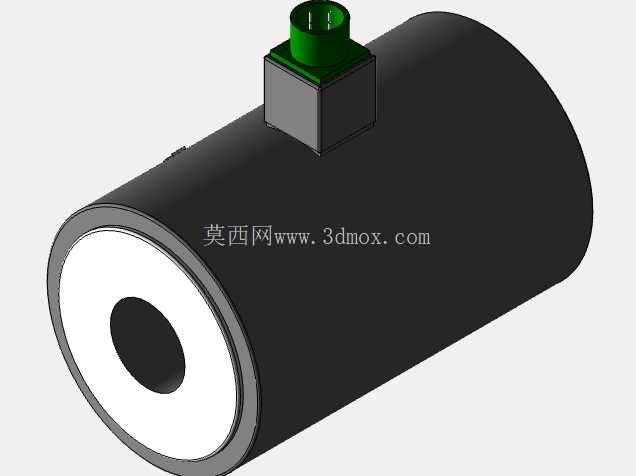

在汽车冲压生产线的吨位监测、大型料架载重校核、工业称重台架搭建这类场景里，柱式拉压力称重传感器是核心的力值采集部件，本次呈现的这款柱式结构称重传感元件，可覆盖100kN到250kN量程的力值检测需求，适配静态、准动态的力值测量工况。从结构设计逻辑来看，整体采用圆柱主体承载的布局，核心弹性体采用中空柱式结构，这种设计能在保证轴向刚度足够的前提下，降低整体自重，同时让应变区的应力分布更均匀，避免偏载带来的测量误差——在冲压车间的实际使用中，模具安装面的平行度误差、料片放置的偏移都可能带来偏载，中空柱的结构能在一定程度上抵消侧向分力的干扰，保证输出信号的线性度。主体圆柱的端面设计为平整安装基准面，端面的环形凸台结构是安装定位面，安装时可直接嵌入配套安装基座的定位沉孔，无需额外设计定位销，能减少安装环节的同轴度误差，安装孔位沿端面圆周均布，适配标准的法兰安装规格，不管是水平安装在压装工位的承压面，还是垂直吊装在拉力测试工位，都能保证受力轴线与传感器轴线重合。顶部的接线模块采用凸台模块化设计，绿色的接线护套做了阶梯式密封结构，接线端与主体弹性体之间通过灰色的密封座连接，这种分体式设计的好处是，现场布线时可以单独拆卸接线模块完成线缆接驳，不需要拆解传感器的主体密封结构，能避免车间内的冲压油污、切削液渗入弹性体腔室，保护内部粘贴的应变片不受污染。从功能特性上看，这款传感器的核心作用是将轴向的拉力、压力、扭矩等力学量转换为标准化的可测电信号，当外力沿轴向作用在传感器两端面时，中空柱弹性体产生均匀的弹性形变，粘贴在弹性体内壁的应变片随形变产生电阻值变化，通过后续的调理电路输出与受力值成比例的电信号，可直接接入冲压设备的吨位监测系统、称重平台的显示仪表，实现力值的实时采集与过载预警。在实际选型适配时，需要注意安装边界的尺寸匹配：传感器主体圆柱的外径决定了安装基座的开孔尺寸，顶部接线模块的突出高度需要预留足够的线缆弯折空间，尤其是在汽车冲压模具内安装时，要避开模具的导柱、斜楔运动路径，接线端的出线方向要顺着模具的布线槽布置，避免合模时压损线缆。设计建模过程中，弹性体的壁厚是核心参数，壁厚过大会导致应变片形变量不足，信号灵敏度不够；壁厚过小则会导致过载能力不足，在冲压设备的峰值冲击力下容易产生塑性形变，造成传感器永久损坏，建模时需要对应变区的应力分布做有限元校核，保证在满量程载荷下，应变区的应力值处于材料的弹性形变区间，同时预留1.5倍的过载安全余量。密封结构的设计也需要重点考量，车间环境中的金属粉尘、润滑油雾如果进入传感器内部，会附着在应变片上导致零点漂移，因此接线座与主体的配合面、接线护套的出线口都设计了密封槽，可加装O型密封圈实现IP65级别的防护，满足工业车间的长期使用需求。不同于小量程的S型称重传感器，这款大吨位柱式传感器的端面承载面积更大，能适配更大直径的压头配件，在测量大吨位压装力时，可通过压头将外力均匀传递到传感器端面，避免局部应力集中压坏安装基准面。在冲压生产线的模具过载保护场景中，这款传感器可安装在上模座与滑块的连接面之间，实时监测冲压过程中的成型力，当成型力超过设定阈值时，设备可快速触发停机保护，避免模具因过载开裂、崩损，减少生产线的故障停机时间；在仓储物流的重型货架载重监测场景中，可将传感器安装在货架立柱的底部，实时监测每个货位的载重，避免货物超重放置导致货架结构失稳。建模时对所有安装配合面都做了形位公差标注，端面的平面度、安装孔的位置度都按照工业传感器的安装精度要求设置，保证加工装配后的传感器能满足测量精度要求，接线模块的接口采用标准的航空插头规格，可直接适配工业现场的标准传感线缆，不需要额外定制转接线材，降低现场部署的成本。
