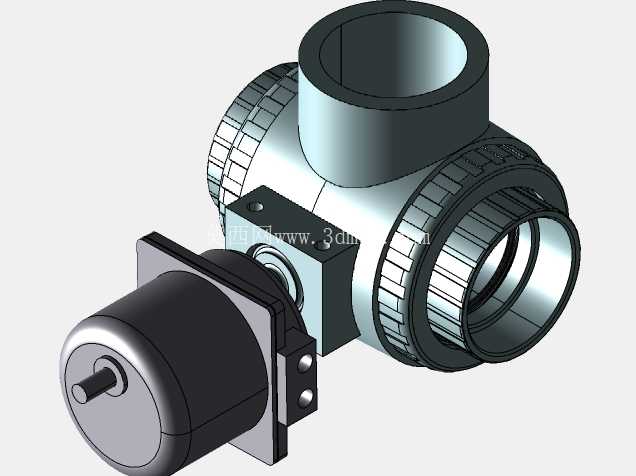

3英寸PVC侧向驱动三通电动球阀结构

这款三通球阀的建模还原度完全贴合工业现场实际选型需求，主体采用PVC材质适配3英寸通径规格，搭配侧向布置的电动驱动单元，在民用给排水、化工腐蚀性流体输送、泳池水处理、中小型灌溉管网等场景中都有广泛应用。区别于常规直通式球阀，三通结构可实现流体的合流、分流以及流向切换，无需额外布置多组截止阀就能完成管路流向的调整，能大幅简化管路排布，减少管路接头数量，降低流体泄漏的潜在风险点。

从功能特性来看，该款球阀采用120V供电规格，接口为标准FPT内螺纹形式，驱动单元侧向安装在阀体侧方，不会占用阀体轴向的安装空间，对于管路排布紧凑、轴向预留空间不足的安装场景十分友好。驱动端与阀体之间通过支架连接，输出轴与球体的阀杆采用扁方配合传递扭矩，配合处设置有轴封结构，可避免流体沿阀杆间隙渗漏到驱动单元内部，保障电气部件的运行安全。球体采用三通式流道结构，转动90度即可完成流向切换，流道内壁做了顺滑过渡处理，可减少流体经过时的压损，避免流体中的杂质在流道拐角处淤积，尤其适合输送带有微小固体颗粒的流体介质。

设计过程中优先考虑了PVC材质的成型特性与安装便利性，阀体三个接口均设置了外螺纹活接结构，安装时无需转动整段管路，只需将活接螺母与对应管路接头对齐拧紧即可完成装配，后期维护拆卸也十分便捷，无需大范围拆解周边管路。驱动单元的安装支架采用金属材质，通过两颗紧固螺栓固定在阀体的安装凸台上，支架上设置有定位销孔，可保证驱动轴与阀杆的同轴度，避免装配不同心导致的阀杆卡滞、扭矩过载损坏驱动电机的问题。驱动单元的手动操作轴伸出端做了滚花处理，现场调试或断电应急操作时，无需额外工具就能手动转动球体切换管路流向。

外形尺寸与安装边界方面，3英寸通径对应的接口公称尺寸为DN80，三个接口的中心距严格遵循行业通用安装尺寸规范，可直接替换同规格的手动三通球阀，无需对原有管路进行改造。侧向驱动单元的外轮廓尺寸控制合理，驱动部分的最大外径小于阀体接口的最大外径，安装时相邻管路的最小间距只需预留出驱动单元的径向尺寸即可，不会出现驱动部分与周边管路、支架干涉的问题。阀体底部的安装平面设置有两个固定螺孔，可通过配套支架将整个球阀固定在墙面或设备机架上，避免管路运行过程中的振动导致球阀接口松动。活接螺母的外表面做了防滑齿纹设计，徒手即可完成初步拧紧，再用工具稍加紧固就能达到密封要求的扭矩，不会出现拧紧时螺母打滑的问题。

建模过程中对各个配合面的公差做了合理还原，比如活接与阀体的配合间隙、阀杆与轴封的配合尺寸、驱动支架与阀体的定位尺寸都完全参照实际产品的装配公差设置，可直接用于管路系统的装配干涉检查、流体仿真分析的前置模型，也可作为同类PVC电动球阀改型设计的基础参考模型。模型中还原了球体与阀座的密封配合结构，阀座采用弹性密封材质，装配后可在球体表面形成均匀的密封比压，保证各个流向切换位置的密封性能，不会出现内漏问题。驱动单元的外壳做了圆角过渡处理，没有尖锐棱角，符合电气设备的外壳安全设计要求，接线端设置在驱动单元的侧方，接线操作时不会被阀体或管路遮挡，布线十分方便。
