2英寸NPT接口瓦尔特气动闸阀结构

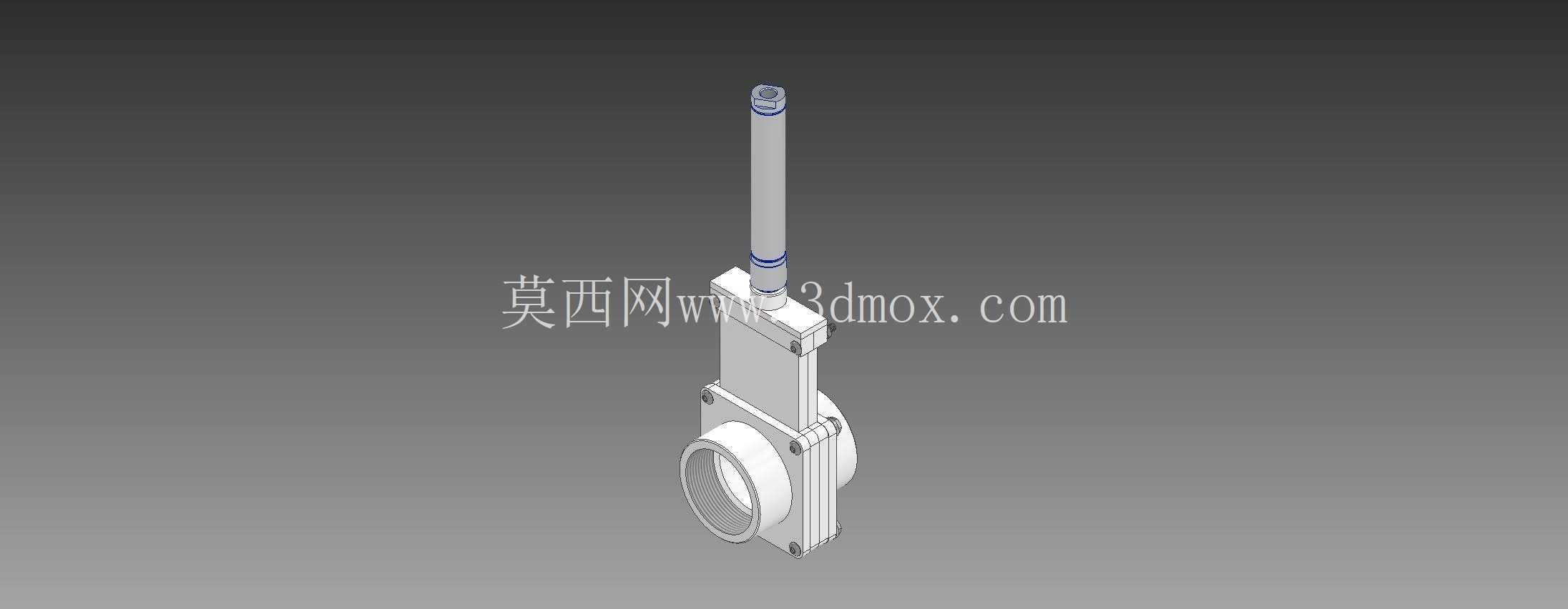

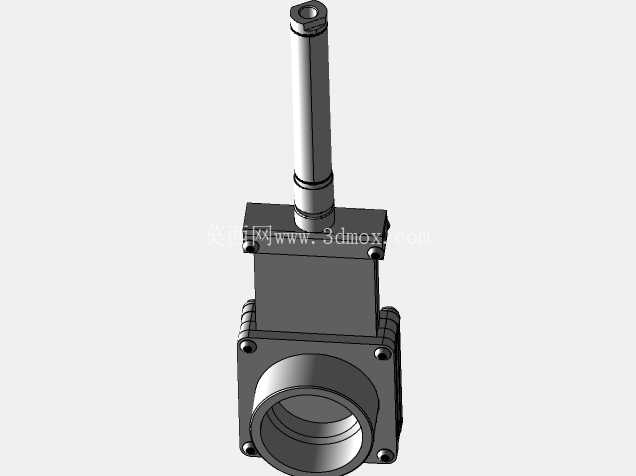

　　这款2英寸NPT连接的气动闸阀，常应用在流体输送管路的通断控制场景中，比如化工流体输送管线、净水处理管路、中小型气动控制的流体配送系统里，靠气压驱动实现闸板的升降，完成管路的导通与截断动作，相比手动闸阀，它能接入自动化控制系统，实现远程启闭操作，适配不需要频繁调节流量、只需要全开全关工况的管路布局。从结构设计来看，整体采用立式布局，上部是气动执行的驱动段，中间是阀杆密封与导向结构，下部是闸阀的阀体流道部分，驱动段的气缸腔体做了方形外壳设计，既保证了腔体的结构强度，也方便安装时的夹持定位，阀杆采用长轴式设计，表面做了光滑处理，和上部的密封填料配合，避免流体从阀杆位置泄漏，同时阀杆的行程刚好匹配闸板的升降距离，全开时闸板完全抬升到阀体上部的腔体内，不会对管内流体造成节流阻力，全关时闸板完全落下，截断两侧流道。

　　阀体的连接端采用标准NPT内螺纹设计，2英寸的通径尺寸适配常规同规格的流体管路，安装时不需要额外做转接法兰，直接和带外螺纹的管路旋接即可，阀体两侧的连接端面做了加厚处理，能承受管路连接时的拧紧力矩，不会出现螺纹开裂的问题。阀体中部的闸板腔做了方正的腔体设计，给闸板的升降留出足够的运动空间，腔体和流道的过渡位置做了圆弧处理，减少流体流动时的阻力，也避免杂质在腔体内堆积卡滞闸板。驱动部分的顶部设置了气源接口，为内螺纹结构，方便接入气动控制管路，接口位置做了加高处理，避免安装气管时和周边结构产生干涉。

　　从安装边界来看，整体的径向尺寸以阀体流道的中心为基准，两侧的安装空间只需要预留出管路拧紧的操作空间即可，上部的驱动段垂直向上延伸，安装时需要预留出阀杆全行程抬升后的上部空间，避免阀杆顶到上部的设备结构。设计上充分考虑了气动驱动的受力特性，气缸的内径和工作气压匹配，能提供足够的下压力保证闸板关闭时的密封性能，阀杆和闸板的连接采用刚性连接结构，避免长期动作后出现连接松动导致的闸板到位不准的问题，密封件的安装位置都设计了对应的安装槽，不需要额外涂胶就能实现密封，方便后期的维护更换。

　　在实际选型应用中，这类气动闸阀适合用在清洁度要求不高、流体无强腐蚀性的工况，比如清水管路、低压气体管路、普通工业流体输送管路，相比电动闸阀，它的响应速度更快，不需要额外布置供电线路，只需要接入压缩空气气源就能工作，在有防爆要求的工况场景下也能适配，不会产生电火花风险。建模过程中对各个零件的配合间隙做了还原，比如阀杆和导向套的间隙、闸板和阀体内腔的间隙都符合实际加工装配的公差要求，各个连接位置的螺栓孔位置、螺纹规格都和实际产品一致，能直接用来做管路布局的干涉检查，也能作为同类阀门设计的参考结构，拆解后可以看到内部的闸板、密封填料、气缸活塞等细节结构，方便理解气动闸阀的工作原理。
