M30规格吊环眼螺栓三维建模作品

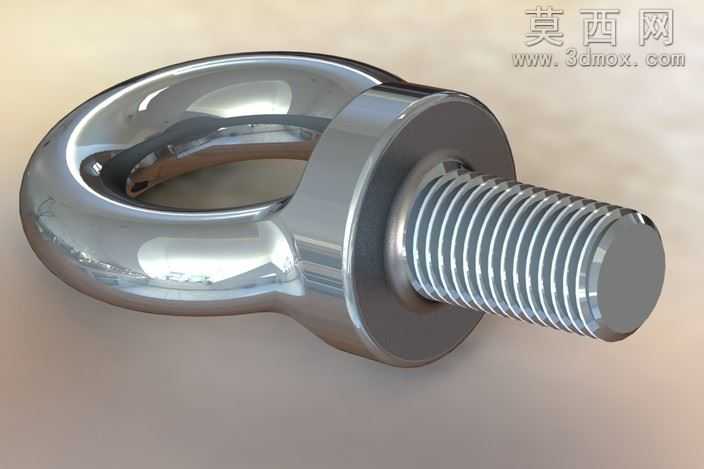

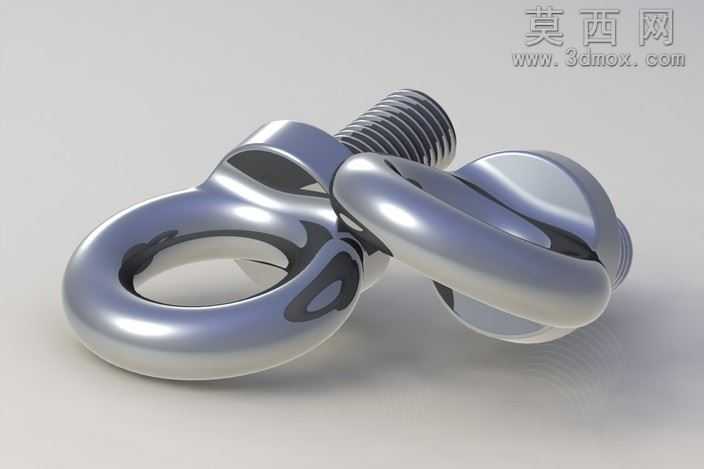

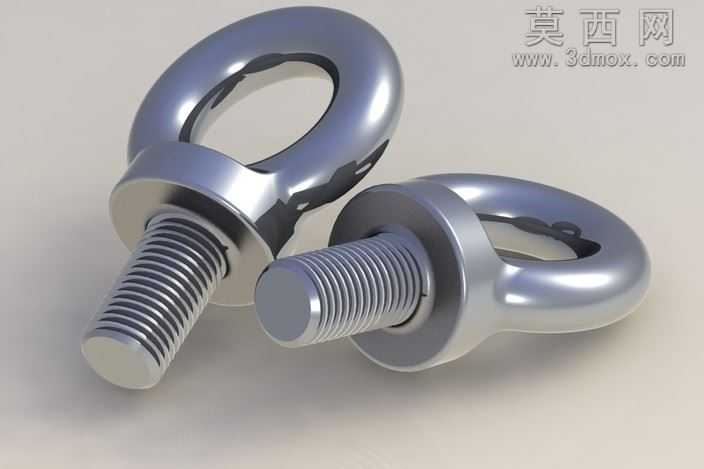

本作品为M30规格眼螺栓的三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械紧固件的实际生产尺寸标准进行参数化搭建，确保模型各部分尺寸比例完全符合工业使用的实际规范。建模初期先梳理眼螺栓的核心结构组成，将整体拆分为顶部环形吊耳、中部过渡法兰台、下部外螺纹螺杆三个独立结构模块，分别进行草图绘制与特征生成。顶部环形吊耳部分采用扫描特征完成主体造型，对环形内外侧的过渡圆角做了精细化处理，避免尖锐棱角的出现，还原实际产品锻造后的圆润过渡效果，环形的内孔尺寸严格匹配M30规格眼螺栓的标准吊孔直径，保证后续装配场景下吊具连接的适配性。中部过渡法兰台采用拉伸凸台特征生成，在法兰台与吊环、螺杆的衔接位置，均添加了符合工艺要求的倒角与圆角特征，还原实际产品加工过程中去毛刺、应力释放的结构细节，避免应力集中的结构缺陷。下部外螺纹螺杆部分采用软件自带的螺纹特征生成真实的螺旋牙型，螺纹参数完全匹配M30公制粗牙螺纹的标准参数，牙距、牙型角、螺纹有效长度均严格参照紧固件国家标准设定，螺杆末端做了45度倒角处理，还原实际螺栓安装时的导入导向结构。材质渲染阶段选用镀锌高强度合金钢材质，通过调整材质的金属度、粗糙度、反射参数，还原金属紧固件表面经过镀锌处理后的哑光金属质感，对螺纹牙型、环形吊耳的高光反射做了精细化调校，让渲染效果贴近真实金属零件的视觉表现，既体现金属材质的坚硬质感，也清晰展现各部分的结构细节。整体建模过程完全遵循自上而下的设计思路，各结构模块之间添加了完整的装配约束与尺寸关联，后续若需要调整为其他规格的眼螺栓，仅需修改对应参数即可快速生成新规格模型，具备良好的参数化可编辑性，可直接用于机械装配场景的配套设计、起重吊具的结构校核、产品展示宣传素材制作等多个场景，模型结构完整无破面，特征树清晰规整，各部分结构的几何公差预留也符合实际生产的加工要求。
