立式转子式涡旋研磨设备结构三维模型

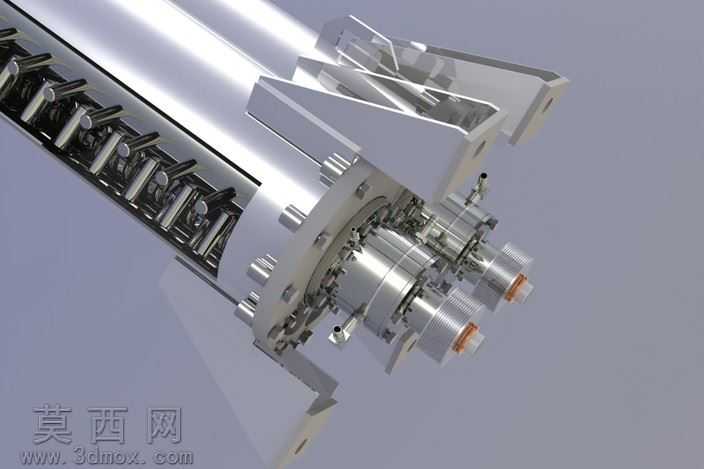

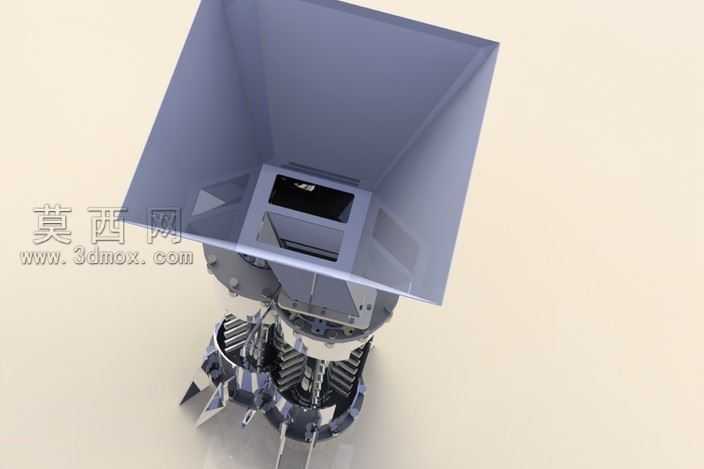

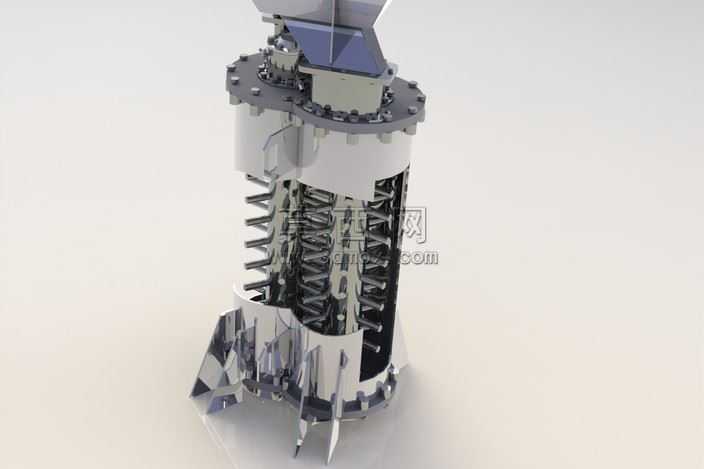

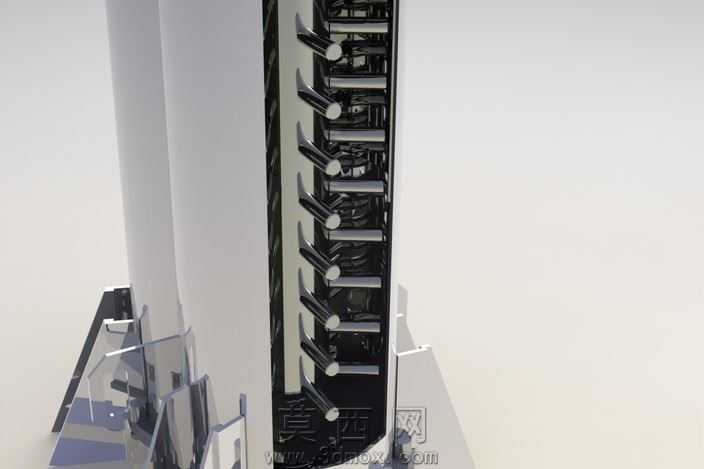

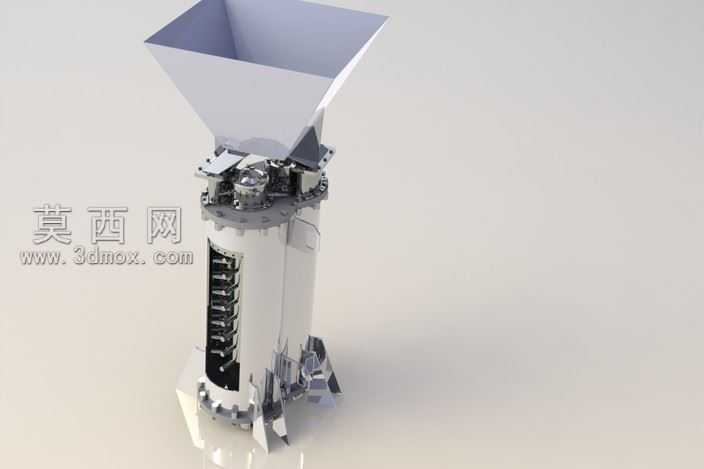

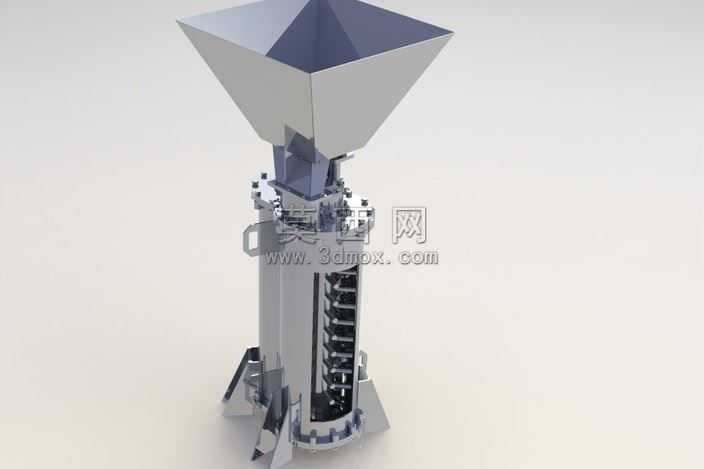

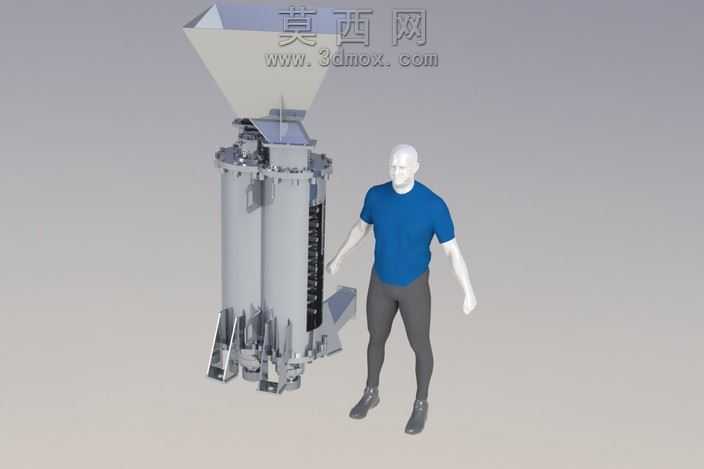

本作品为立式转子涡旋研磨设备的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对设备的每一处结构都做了精准还原。整体采用立式同轴布局设计，自上而下分为进料段、法兰连接段、主工作腔、底部分流段四个核心部分，各段之间通过带螺栓孔的法兰盘实现密封连接，建模时逐一还原了法兰上的紧固螺栓、定位销孔细节，保证装配关系完全符合机械设计要求。主工作腔部分重点还原了内部的转子组件，多圈错位排布的研磨销钉沿转子轴向分层布置，与腔体内壁的凸棱结构形成配合间隙，建模时对每一根销钉的安装角度、伸出长度、排布间距都做了参数化设定，可直观展现物料在腔体内受涡旋作用力被反复研磨的工作逻辑。外观材质渲染上，主体承压外壳采用哑光不锈钢材质，还原金属表面的细腻磨砂质感与冷调金属光泽，转子组件做了亮面金属处理，与外壳形成材质层次区分，顶部进料斗采用半透明磨砂工程塑料材质，可隐约观察到内部进料通道的走向，法兰连接部位的螺栓做了镀锌金属质感处理，还原标准紧固件的表面特征。结构设计上充分考虑了设备的拆装维护逻辑，顶部端盖与筒体的连接、转子与主轴的配合、底部出料结构的拼接都做了可拆分的装配设计，没有出现结构干涉的问题，每一处密封槽、定位台阶的细节都完整呈现，能够清晰展现该类研磨设备的工作原理与装配关系，可用于机械结构教学、设备方案展示、同类产品设计参考等场景，建模过程中对曲面过渡、棱角倒角都做了精细化处理，避免出现破面、法线错误等建模问题，渲染时采用柔和的影棚布光，突出金属材质的反光特性与结构的立体感，让整体模型的视觉呈现更贴近真实工业设备的质感。
