长行程气动气缸三维结构设计

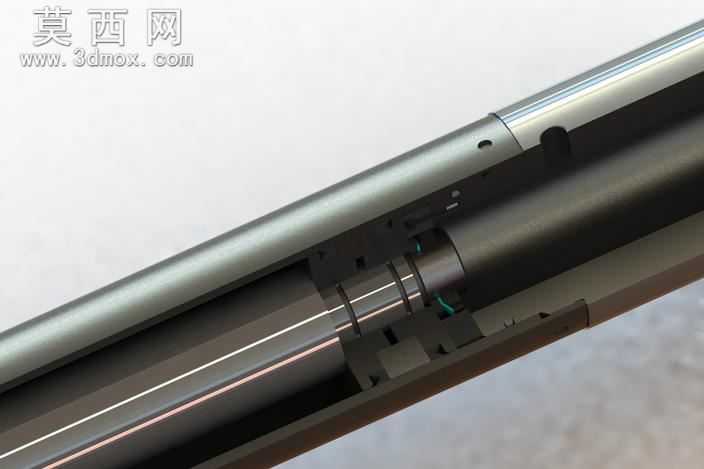

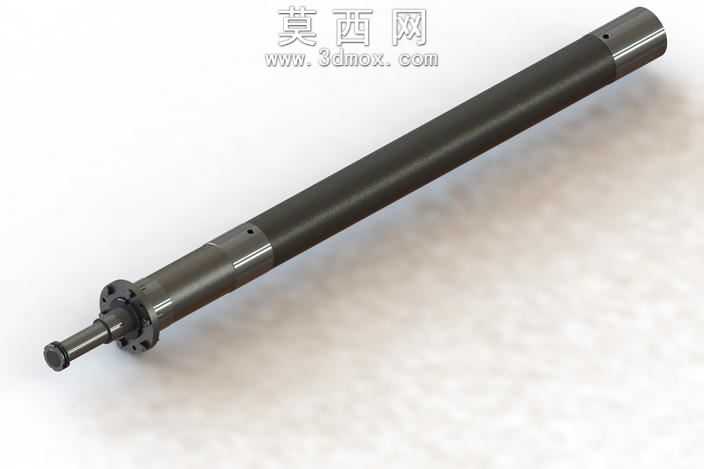

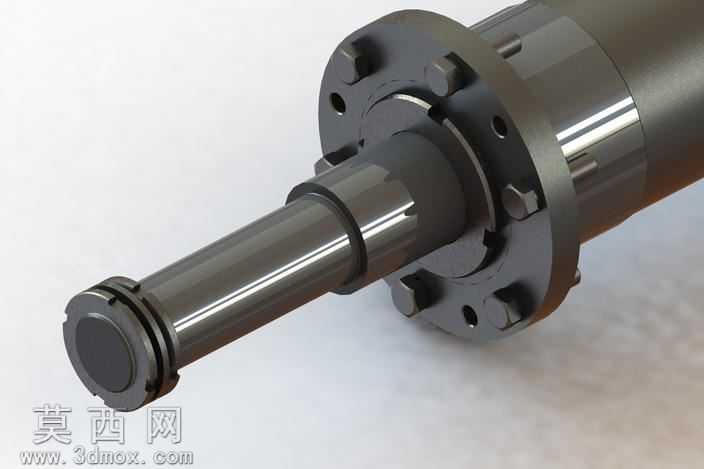

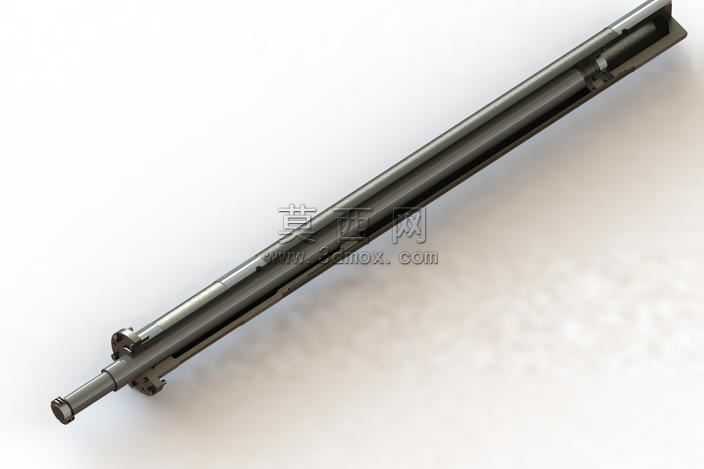

本作品为长行程气动气缸的三维参数化建模成果，建模过程严格遵循气动元件的通用设计规范，首先通过草图绘制完成气缸缸筒、端盖、活塞杆、安装法兰等核心部件的截面轮廓绘制，利用旋转、拉伸、切除等基础建模特征完成各单体零件的实体构建，针对缸筒外表面的安装定位孔、端盖处的密封槽、活塞杆端部的连接螺纹等细节结构，通过阵列、螺旋线扫描切除等特征完成精细化建模，保证各零件的尺寸公差符合气动元件的装配要求。装配阶段采用自下而上的装配逻辑，通过同轴心、重合、距离等配合约束完成各零件的精准定位，还原了气缸内部活塞与缸筒的滑动配合关系、活塞杆与前端盖的密封导向配合关系，同时对安装法兰处的连接螺栓、密封件等标准件完成了装配还原，完整呈现了气缸的整体装配结构。材质与渲染阶段，针对缸筒部分采用硬质阳极氧化铝合金材质参数，调整金属粗糙度与反射参数还原缸筒表面哑光深灰的氧化处理质感；活塞杆部分采用镀硬铬钢材材质，设置较高的镜面反射参数还原镀铬层的光亮金属质感；端盖与安装法兰部分采用发黑处理钢材材质，调整漫反射与粗糙度参数还原表面的哑光黑质感；密封件部分采用丁腈橡胶材质，设置低反光、高粗糙度的材质参数还原橡胶的哑光质感。渲染阶段采用工作室柔光环境，通过三点布光突出气缸长条形结构的轮廓感，在缸体表面形成自然的明暗过渡，清晰展现各部分的结构细节与材质差异，同时添加柔和的地面阴影增强模型的真实感。设计过程中充分考虑了长行程气缸的结构特性，对缸筒的壁厚、活塞杆的直径进行了合理的参数设置，保证模型结构符合实际气动元件的强度与刚度要求，各部件的连接结构、安装结构均参考实际工业用长行程气缸的结构形式设计，可用于气动回路的装配演示、气动系统原理展示、机械结构教学等场景，模型结构完整无缺失，各零件可单独导出用于工程图生成或进一步的结构优化设计。
