行星减速轴组件带配套轴承密封圈

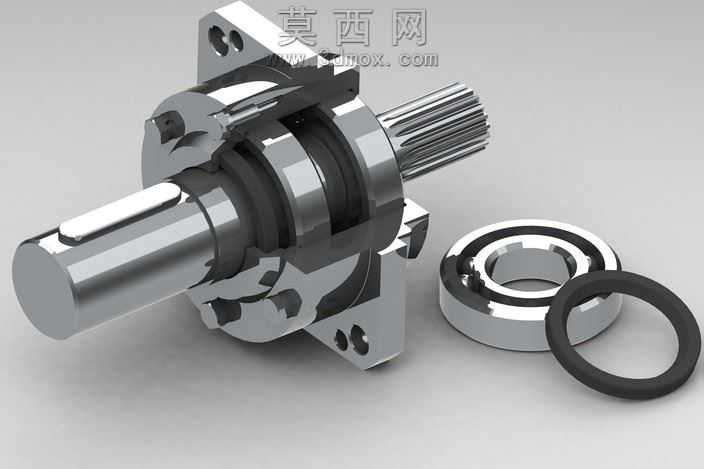

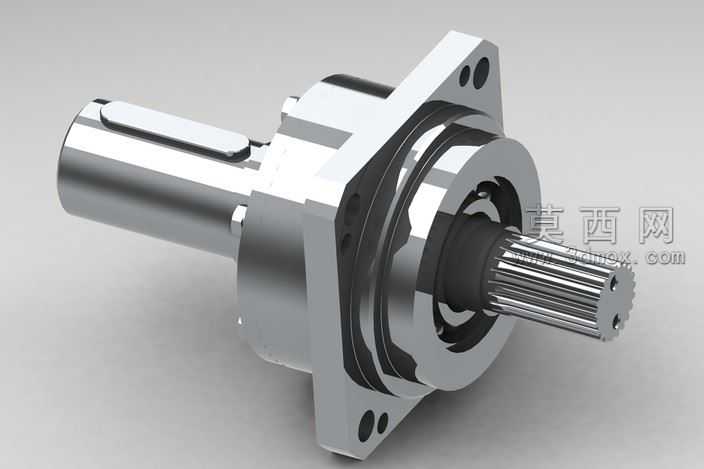

本作品为行星减速机构配套轴组件的三维建模成果，建模过程中以机械传动的实际装配需求为核心逻辑，首先对核心传动轴进行参数化建模，依据花键传动的啮合标准，精准还原轴端外花键的齿形参数、齿距与齿向公差，保证花键部分可与配套传动件实现无干涉啮合。轴身的阶梯轴结构严格按照轴系零件的定位要求设计，各轴段的直径、长度、倒角与退刀槽尺寸均匹配轴承、密封件的安装规范，轴肩的定位高度经过反复校核，既满足轴承内圈的轴向定位需求，又避免过高轴肩对轴承拆卸造成阻碍。配套的深沟球轴承建模还原了内外圈滚道、滚动体与保持架的完整结构，滚动体的排布遵循轴承的实际装配逻辑，保持架的兜孔结构与滚动体实现间隙配合，还原真实轴承的转动自由度。配套的橡胶密封圈建模还原了唇形密封的截面结构，密封圈的内径尺寸与轴身对应安装段实现过盈配合，外径与安装座孔实现过渡配合，满足静密封与动密封的双重需求。组件的安装法兰部分建模还原了法兰盘上的安装定位孔、定位止口结构，止口的直径公差与配合间隙经过参数化设置，可实现组件在设备基座上的精准定位。渲染阶段采用金属材质与橡胶材质的分层质感表现，金属轴件、轴承、法兰部分采用高反射铬钢材质，调整材质的粗糙度与反射强度，还原机加工金属表面的细腻光泽与棱边高光，密封圈部分采用哑光黑色橡胶材质，调整材质的漫反射参数与轻微凹凸质感，还原橡胶件的磨砂触感与弹性质感。场景布光采用三点布光结合环境HDR贴图，主光从侧上方投射，突出组件的结构轮廓与金属反光，辅光弱化阴影区域的死黑，补光勾勒零件边缘轮廓，最终渲染图清晰展现各零件的装配关系与结构细节，完整呈现轴系组件的设计逻辑与装配形态，可用于机械设计教学、传动方案展示、零部件选型参考等场景。
