机床用莫氏锥柄回转顶尖三维结构

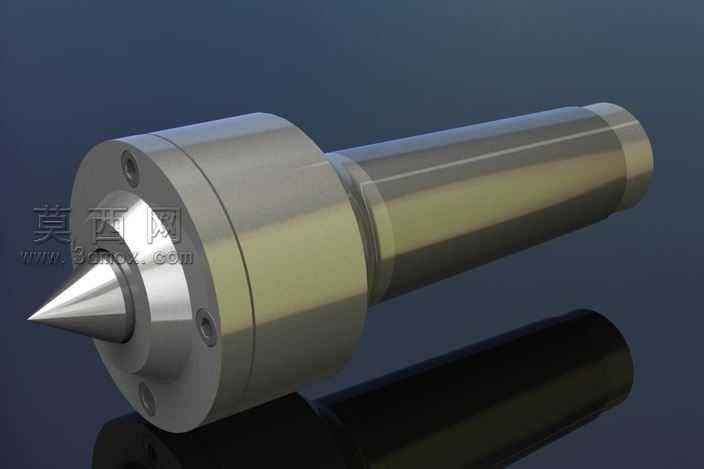

本作品为机床尾座用回转顶尖的三维建模作品，建模过程严格遵循机械加工工装的实际尺寸规范与装配逻辑，采用主流三维机械设计软件完成全参数化构建。模型整体采用回转体类零件的建模思路，先通过草图绘制各段轴径、锥面、安装法兰的截面轮廓，再通过旋转特征生成主体基础结构，后续依次完成顶尖头安装孔、法兰紧固螺钉孔、轴承装配腔、密封槽等细节特征的构建，所有特征均保留完整参数，可根据不同机床尾座锥柄规格、顶尖承载需求快速调整尺寸参数。材质渲染阶段，针对不同部件的实际加工材质做了区分设置：主体轴身与法兰部分采用调质45号钢材质，添加了精磨后的金属哑光反射效果，还原轴类零件外圆磨削后的细腻金属质感；前端顶尖头采用硬质合金材质，设置了更高的反光度与锐利的高光效果，突出合金顶尖高硬度、高光洁度的表面特性；紧固螺钉采用发黑处理的标准件材质，添加了细微的表面氧化层纹理，让整体装配效果更贴近真实工业产品的视觉表现。结构设计上，该回转顶尖采用内置轴承的回转式结构，可在工件随主轴旋转时同步回转，避免固定顶尖与工件中心孔之间的滑动摩擦，有效降低顶尖磨损与工件发热变形，适用于车床、外圆磨床等设备的轴类零件装夹定位。建模过程中严格还原了内部轴承安装位、顶尖头锁紧结构、尾座锥柄的莫氏锥度参数，各装配部件之间保留了合理的配合间隙，可直接用于虚拟装配验证、机床加工仿真、工装结构教学等场景。渲染阶段采用深色反光背景，搭配柔和的工业产品布光，突出金属零件的轮廓层次与表面质感，多角度展示了顶尖的锥柄结构、法兰安装结构、前端顶尖头的细节特征，清晰呈现产品的整体形态与结构特点。
