法兰连接式三通管道视镜结构设计

在化工、食品饮料、制药、市政给排水等涉及流体输送的管路系统中，视镜是不可或缺的观测类管路配件，这款三通结构的法兰视镜，主要用于垂直与水平管路交汇的节点位置，帮助运维人员直观观测管路内部流体的流动状态、介质浑浊度、是否存在杂质沉积或气泡裹挟等情况，无需拆解管路即可完成日常巡检判断，大幅降低管路运维的排查成本。

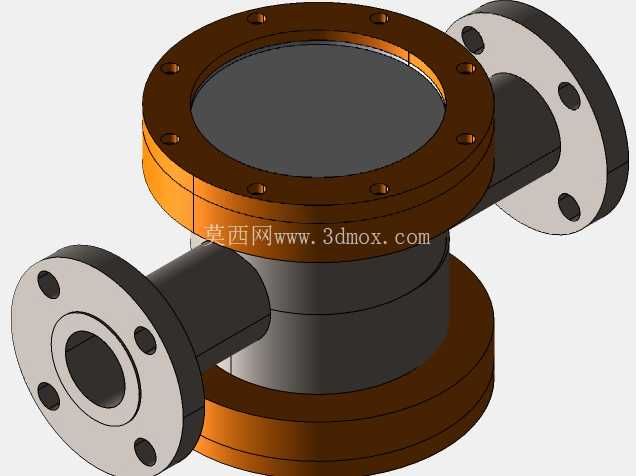

从结构设计逻辑来看，这款视镜采用对称式三通布局，主体为垂直贯通的主腔体，两侧对称伸出水平连接端，三个连接端全部采用标准法兰连接结构，法兰盘上预留均匀分布的螺栓通孔，安装时可直接与同公称通径的管路法兰配对，通过螺栓紧固、密封垫压合实现管路密封，无需额外加工转接结构，适配现有标准管路的安装改造需求。视镜的核心观测区域设置在垂直腔体的顶部法兰位置，顶部法兰压合透明视窗，通过周向均匀布置的紧固件实现视窗与腔体的密封固定，既保证承压状态下的密封可靠性，又能提供无遮挡的垂直观测视野，运维人员可从顶部直接观测到垂直管路与两侧水平管路交汇区域的介质流动全貌，相比单通直管视镜，能覆盖三通交汇这个最易出现流态变化、杂质滞留的关键节点，观测范围更具针对性。

在功能特性设计上，这款视镜的腔体采用等径过渡结构，三个连接端的通径保持一致，腔体内部无突兀的缩径或凸台结构，尽可能减少流体经过视镜段的阻力损失，避免介质在腔体内部形成流动死区，降低高粘度介质、含颗粒介质在腔体内滞留挂壁的概率。主体承压部分采用金属材质加工，法兰密封面经过精加工处理，可适配不同压力等级的管路使用场景，两侧水平法兰与垂直主腔体采用一体化焊接或整体铸造结构，连接部位做圆弧过渡处理，既消除结构应力集中点，提升长期承压运行的结构强度，又避免直角缝隙造成的介质残留。顶部视窗的压合结构设计了均匀的压紧力传递结构，避免局部压紧力过大导致视窗玻璃碎裂，同时密封件采用耐温耐腐的弹性材质，可适配多数常规工业流体的输送需求，减少不同介质场景下的密封件更换成本。

从安装边界与尺寸适配角度来说，这款视镜的三个法兰端均遵循对应公称通径的法兰尺寸标准，法兰外径、螺栓孔中心距、螺栓孔直径、密封面尺寸都与标准管路法兰完全匹配，安装时不需要对现有管路进行额外的切割改道，只需在原三通节点位置替换原有普通三通管件即可完成加装。垂直方向的总高度控制在合理范围内，不会因为加装视镜造成垂直管路的大幅抬升，两侧水平端的同轴度经过严格控制，安装后不会出现管路错位产生的附加安装应力。需要注意的是，安装时要保证顶部视窗的观测面处于便于人员查看的方位，避免被周边管路或支架遮挡，同时视镜周边要预留足够的操作空间，方便后期对视窗玻璃进行擦拭清洁、对密封件进行检查更换。在实际管路布局中，这款视镜尤其适合安装在泵出口、换热器进出口、介质混合节点、过滤设备前后等需要重点观测流态的位置，能够帮助操作人员第一时间发现介质断流、气阻、杂质堵塞等异常工况，避免故障扩大影响整个管路系统的稳定运行。

在建模实现层面，这款视镜的结构建模需要重点保证三个法兰端的位置度与同轴度，法兰盘上的螺栓孔采用圆周阵列方式生成，确保孔位的均匀分布，腔体内部的流道要做连续的曲面过渡，避免出现建模棱角造成的实际流道偏差。视窗压合部位的密封槽尺寸要与密封件的压缩量匹配，保证装配后密封件的压缩率处于合理区间，既保证密封效果又不会过度压缩导致密封件过早老化失效。所有配合面的尺寸公差要符合管路配件的加工精度要求，确保实际生产加工后能够顺利与标准法兰配对装配，不会出现螺栓无法穿入、密封面贴合不严等问题。
