1英寸带手轮插焊式角阀结构设计

　　这款1英寸规格的插焊角阀，在制冷系统、工业流体输送管路的现场安装场景里适配性极强，尤其是中小型制冷机组的冷媒管路、压缩空气分支管路的直角转向点位，能同时完成管路转向与通断控制的双重需求，省去额外加装弯头的工序，压缩管路整体安装空间。从结构设计逻辑来看，阀体采用直角式流道布局，进出口轴线呈90度垂直分布，相比直通式截止阀，能在管路直角转向位置直接安装，减少管路接头数量，降低潜在泄漏点。

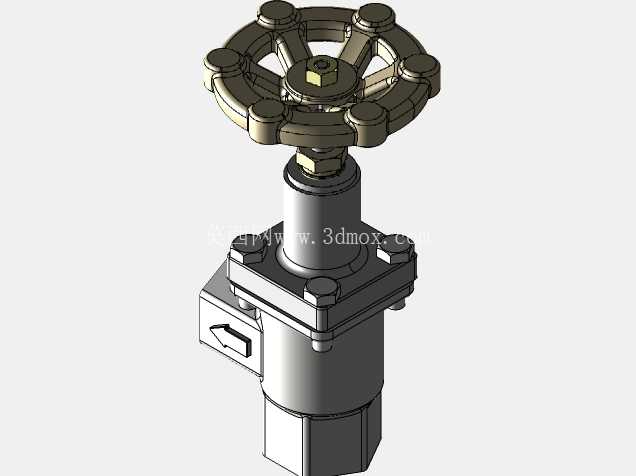

　　手轮采用多辐条轮盘式结构，轮缘设置均匀分布的凸起握持位，操作人员佩戴劳保手套也能稳定施力，手轮与阀杆的连接采用方榫配合加顶部锁紧螺母的结构，避免长期操作后手轮与阀杆出现打滑松脱，阀杆的升降行程经过精准核算，全开状态下阀瓣完全抬离阀座密封面，流道通径与1英寸管路内径完全匹配，不会出现通径缩颈导致的流阻增大、压损过高问题。密封结构上，阀杆部位采用多级填料密封设计，填料压盖通过对称分布的螺栓压紧，现场维护时无需整体拆解阀门，只需均匀拧紧压盖螺栓即可补偿填料磨损带来的密封间隙，阀座密封面采用堆焊硬质合金的工艺，耐受冷媒、压缩空气等介质的长期冲刷，频繁开关操作下也能保持密封可靠性。

　　安装边界方面，进出口端采用插焊连接结构，焊接端的内径尺寸与对应规格的无缝钢管外径做了公差匹配，插装深度控制在合理范围，焊接时能保证焊料充分填充接缝，同时不会因为插装过深导致焊料渗入阀腔内部卡滞阀瓣。阀体下部的流向标识采用凸铸成型，安装时能直观识别介质流向，避免反向安装导致的密封失效、开关力矩异常问题。手轮的最大回转直径经过优化，在保证操作力矩足够的前提下，不会超出阀体安装后的外围空间，相邻管路布置时不会出现操作干涉。

　　从建模细节来看，所有螺栓连接部位的螺纹收尾、倒角、退刀槽都做了还原，填料压盖与阀杆的配合间隙、手轮与阀杆顶部的锁紧结构都符合实际加工装配要求，没有出现干涉错位的问题，阀体的壁厚分布按照承压等级做了差异化设计，流道转弯部位做了圆弧过渡，既减少流体湍流带来的冲蚀，也避免应力集中导致的阀体开裂风险。在实际选型应用中，这类角阀通常安装在制冷蒸发器的进出口、储气罐的分支管路、工艺管线的旁通点位，相比法兰连接的角阀，插焊结构的整体重量更轻，安装后占用空间更小，适合管路布局紧凑的设备集成场景。阀杆的升降行程设置了上下限位，全开时阀瓣不会顶到阀腔上壁，全关时阀瓣能完全贴合阀座密封面，操作时无需额外判断开关到位位置，手轮转到限位位置即可完成操作，降低现场操作人员的误操作概率。
