多色管线集成式工位布线装置结构设计

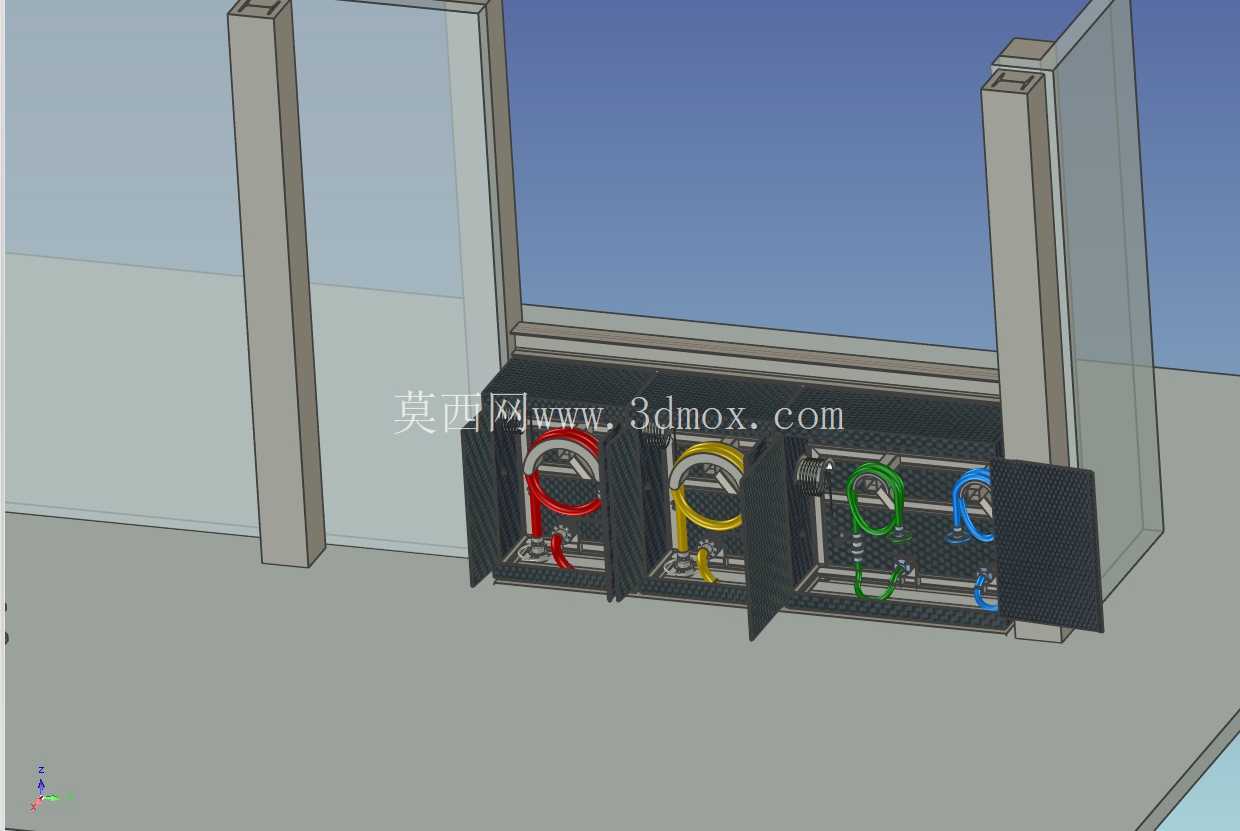

　　装置采用分舱独立排布的结构逻辑，每个独立舱体对应一类介质管线，通过红、黄、绿、蓝四种差异化的色彩标识区分不同管线的介质类型，作业人员不需要逐根核对管线标识，仅通过色彩就能快速识别对应管线的功能，大幅降低日常运维的识别成本。每个舱体都配置了独立的可开合舱门，日常作业时舱门处于关闭状态，能够避免外部灰尘、切削碎屑、工位杂物落入舱内剐蹭管线外壁，需要对单根管线进行检修、更换时，只需要打开对应舱室的舱门即可操作，不需要拆解整个布线装置的主体结构，单舱作业不会干扰其他舱室内管线的固定状态。在车间工位、通讯设备运维站点、工业测试台这类需要同时布设多类介质管线的场景中，杂乱的管线排布不仅会挤占操作空间，还会提升后期管线排查、更换的作业难度，甚至存在管线弯折破损、介质泄漏的安全隐患，这款多色管线集成式工位布线装置正是针对这类实际工程痛点完成的结构设计。从实际落地的使用场景来看，这类装置常布置在工位隔断的下方区域，依托工位现有的竖向立柱与横向窗体下沿结构完成固定，不需要额外占用工位的操作台面空间，也不会干涉作业人员在工位前的正常操作动线。

　　从设计思路上看，这款装置没有采用常见的开放式理线架结构，而是选择了嵌入式封闭舱体的形式，一方面是考虑到工位场景下人员走动频繁，封闭结构能够避免管线被意外勾挂拉扯，另一方面分舱设计可以将不同压力等级、不同介质类型的管线做物理隔离，避免管线之间长期摩擦造成外壁磨损，也能杜绝不同介质管线出现泄漏时互相影响的问题。装置的安装边界完全适配常规工业工位的隔断尺寸，竖向安装依托工位的方形结构立柱做侧面固定，横向长度匹配窗体下沿的安装空间，整体安装完成后装置外沿与隔断墙面齐平，不会突出墙面形成磕碰风险。

　　管线在舱室内采用弧形预留弯折的排布方式，没有将管线完全拉直锁死，预留了足够的伸缩余量，能够抵消设备运行时的振动拉扯、温度变化带来的管线形变，避免管线接口处因为长期受力出现松动渗漏的问题。舱体内部设置了适配不同管径的管线卡位，不同直径的管线都能被稳定固定在对应卡位内，不会因为设备振动出现管线移位、互相缠绕的情况。在实际工程应用中，这类布线装置不仅可以用于通讯站点的信号线缆、电源线路的集成排布，也可以适配气动工位的压缩空气管路、液压测试工位的液压管路、冷却工位的冷却液管路的布设需求，只需要根据实际布设管线的数量、管径调整舱室的分隔尺寸与卡位规格，就能适配不同工位的布线需求。

　　装置的主体结构采用模块化拼接设计，单个舱体为独立的标准模块，现场安装时可以根据工位实际需要布设的管线数量灵活增减舱体数量，不需要重新定制整体框架，能够大幅缩短现场安装的施工周期，后期工位功能调整需要新增管线时，也只需要在原有装置基础上拼接对应功能的舱体模块即可，不需要拆除原有已布设完成的管线，降低工位改造的施工成本。从结构强度的角度考虑，装置的舱体框架采用足够厚度的硬质板材制作，能够承受管线的整体重量，也能抵御日常作业中的轻微磕碰，不会因为长期使用出现舱体变形、舱门无法闭合的问题。舱门与舱体的连接采用简易的铰接结构，开合操作不需要额外工具，单人即可完成管线检修的全部操作，降低日常运维的人力成本。在管线的进出端位置，装置预留了带防护胶圈的过线孔，管线穿过过线孔时，胶圈能够贴合管线外壁，既可以避免管线外壁与金属框架的锐边直接接触被割伤，也能封闭舱体与管线之间的缝隙，减少灰尘进入舱室内部。
