工业厂区横向推拉式金属安全围栏结构

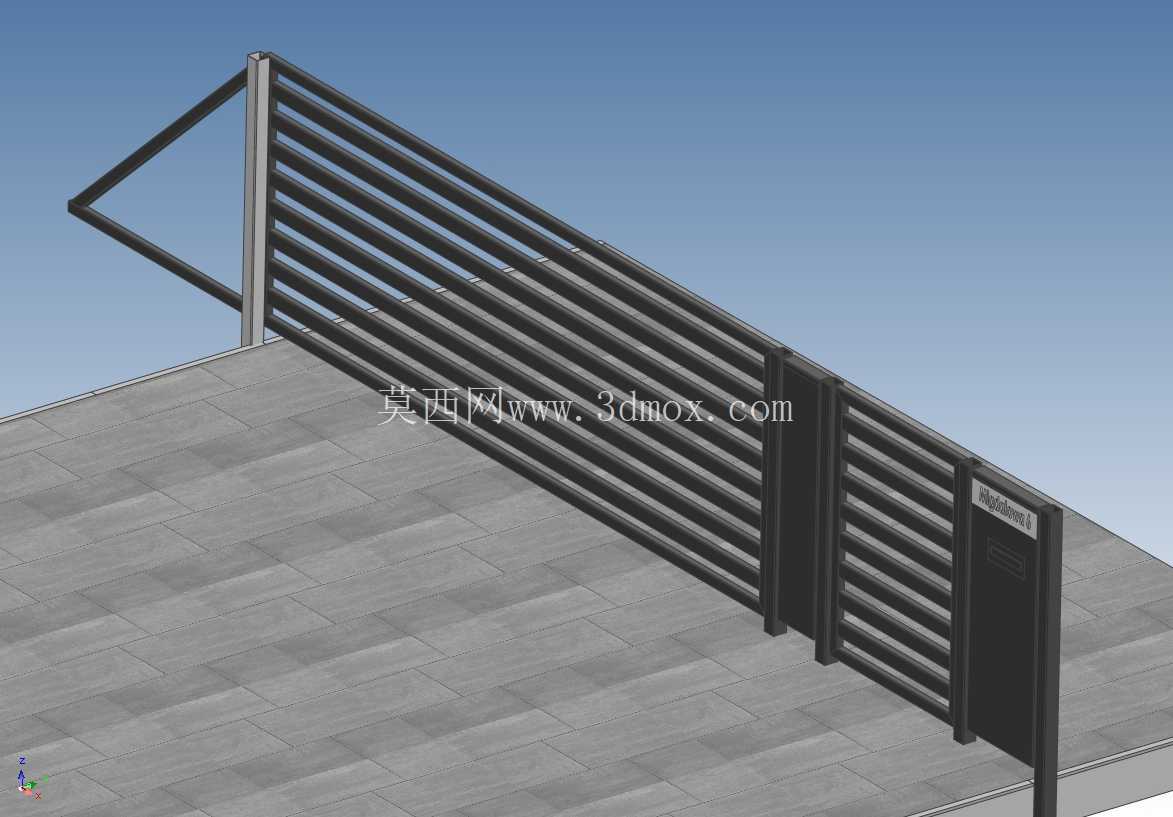

　　这套横向推拉式金属围栏结构，主要面向工业厂区作业分区、设备外围防护、人行/物流通道管控场景设计，区别于常规固定式焊接围栏，其自带的推拉启闭段可在需要转运大型工件、通行检修设备时快速打开通道，日常闭合状态下可实现作业区域的物理隔离，避免无关人员误入危险作业区，也可规范厂区内人流、物流的通行路径。从结构组成来看，整套围栏分为固定段与活动推拉段两部分，固定段采用多根平行横向金属栅条搭配竖向支撑立柱的结构，栅条间距经过合理排布，既保证防护强度，又不会因栅条过密造成材料浪费，同时可避免人员从栅条间隙探入防护区域；竖向立柱底部设置安装法兰盘，可通过膨胀螺栓直接固定在硬化混凝土地面，安装时无需大规模开挖基础，适配现有厂区地面的改造需求。

　　活动推拉段采用侧挂滑移结构，依托固定段端部的导向立柱实现横向滑动，推拉段端部设置带标识牌的锁定立柱，闭合状态下可通过插锁结构实现位置锁定，避免非授权人员随意开启；推拉段的行走轮采用内嵌式低噪尼龙轮，滚动阻力小，单人即可轻松完成启闭操作，轮体高度可微调，能够适配地面存在3-5mm高差的安装场景，避免因地面不平整出现推拉卡滞问题。设计过程中优先考虑了结构的模块化属性，固定段的单组栅条单元采用统一长度规格，可根据实际防护区域的总长度灵活拼接，无需针对每个项目单独定制非标栅条段，大幅降低生产加工与现场安装的工作量；立柱与栅条的连接采用嵌入式螺栓固定，而非现场满焊连接，既减少现场焊接的动火作业风险，也便于后期局部损坏时快速更换配件，降低运维成本。

　　从安装边界来看，固定段立柱的中心间距控制在1.2米，单根立柱的地面安装 footprint 不超过150*150mm，对地面占用空间极小；推拉段完全打开时，活动段可完全滑移至相邻固定段的后侧，不会额外占用通道的通行宽度，适配通道宽度在2-4米的厂区出入口、设备区通道场景。栅条采用矩形空心型钢材质，相比实心圆钢或方钢，在同等截面抗弯强度下重量降低40%左右，既降低整体结构的自重，减少立柱的承重负荷，也能降低材料成本；所有金属构件的边缘均做倒圆角处理，避免安装与使用过程中尖锐边角划伤人员。

　　在实际应用中，这类围栏可用于焊接作业区、数控加工设备区、仓储分拣区的物理隔离，也可用于厂区内临时作业点的边界防护，推拉门段可满足日常人员通行与周期性物料转运的双重需求，相比全固定式围栏，无需额外预留独立的门体安装空间，空间利用率更高。结构受力方面，竖向立柱在承受顶部水平推力1kN的情况下，柱顶最大位移量不超过柱高的1/500，满足工业防护围栏的刚度要求，不会因人员倚靠或轻微外力冲击出现明显变形；底部法兰盘设置四个膨胀螺栓安装孔，单根立柱的抗水平倾覆力可达到3kN以上，可抵御常规的意外撞击。整套结构的连接节点均做了等强度设计，栅条与立柱的连接点抗剪切力不低于栅条本身的抗破坏强度，不会出现连接点先于构件本身失效的问题；推拉段的导向结构设置了上下双向限位，避免推拉过程中活动段出现脱轨、侧翻风险，即使推拉速度过快也不会脱离导向轨道。
