LNG装卸臂工作位管线对接工位结构

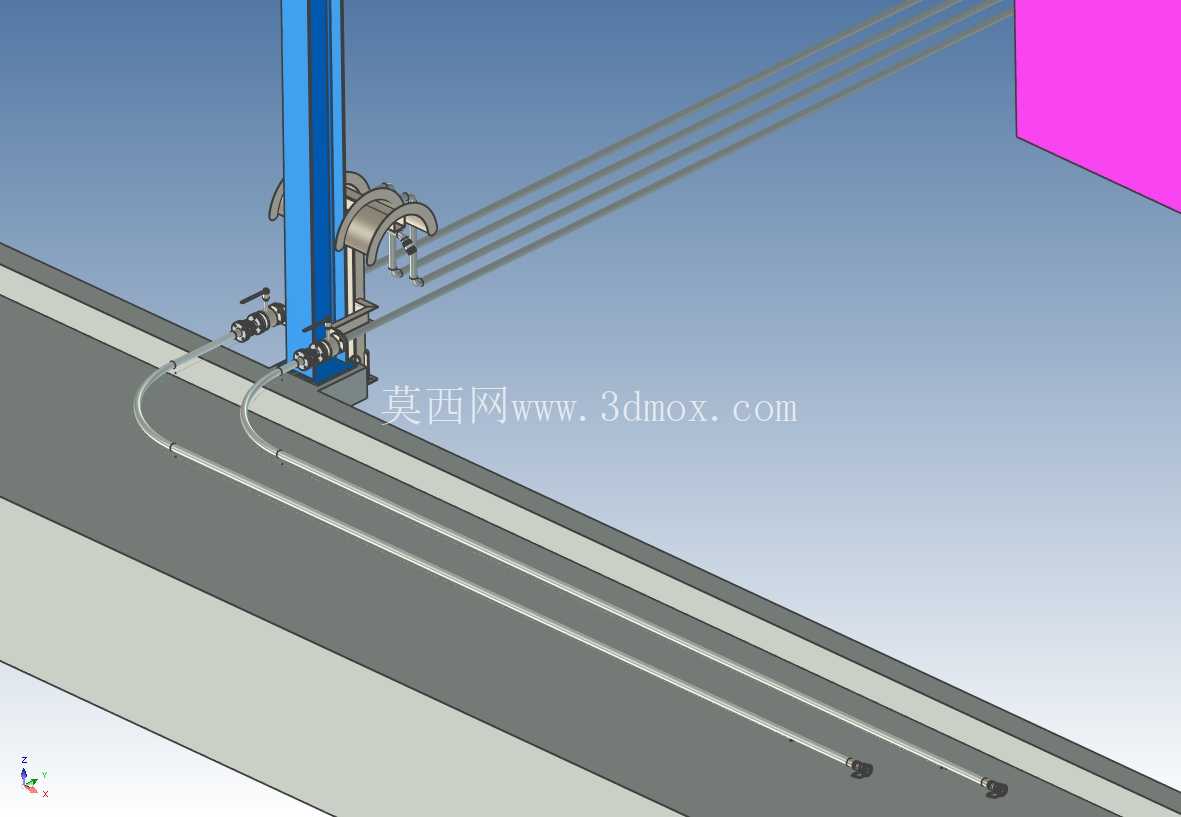

　　这套三维结构呈现的是液化天然气装卸臂处于作业位置时的完整布置关系，重点不在单一零件造型，而在于把立柱、回转接头、工艺管线、阀组、软管过渡段和槽船或槽车对接边界放在同一空间里校核。现场做这类工位设计时，最先卡住的往往不是管径计算，而是运动包络：装卸臂从收拢待机位置展开到工作位置后，内外臂长度、竖直立柱高度、水平伸出距离和末端法兰落点必须同时满足，既要够得到接收端集管，又不能在潮位变化、车辆停靠偏差或船体小幅漂移时把管线拉成硬约束。模型中可以看到多根并行管线沿支撑结构向外延伸，靠近立柱处布置阀门和连接接头，末端通过柔性弯管段补偿位移。

　　这种处理方式符合低温流体装卸的实际思路：刚性管段负责走向和支撑，柔性段负责吸收对接误差与作业中的微动，避免低温收缩、风载或停靠偏差直接传递到法兰密封面。LNG工况对管路布置的约束比普通水油管线更苛刻。管内介质温度极低，管线在预冷和作业过程中会产生明显收缩，如果支架全部按刚性死点处理，弯头和焊缝附近容易积累附加应力；因此结构中保留了必要的弯曲补偿段，并让支撑、导向和末端连接之间形成合理的自由度分配。立柱侧的回转与铰接区域是整套装卸臂的核心，三维建模时需要把旋转中心、接头外形、操作空间和维护拆装距离一起表达出来，否则现场容易出现阀门手轮被立柱遮挡、检修工具无法就位、或者相邻管线在极限转角下相互摩擦的问题。

　　从工位布局看，蓝色立柱承担主要竖向支撑和回转基准，臂架与管线从立柱侧向作业面伸出。管线并非简单直线外伸，而是在靠近末端处形成平滑弯转，使接口能够以较自然的角度对准接收端。并行管线之间留有均匀间距，这一间距既要考虑低温保冷层厚度，也要考虑法兰螺栓拆装、阀门操作和人员通行。若只按钢管外径排布，后期加上保冷层后常会出现管线相碰、保冷外壳挤压或维护间隙不足的情况，因此在三维阶段把保冷轮廓、扳手空间和检修通道一并建出，比后期在平面图上反复标注更可靠。作业平台边缘在模型中以灰色实体表示，它界定了装卸臂的安装基面和人员操作区域。立柱底部与平台结构连接，需要承受臂架自重、管线充液重量、风载以及对接时产生的附加载荷。设计时不能只看静止工作位，还应校核收拢位、展开过程和末端对接偏差三种状态：静止位用于确认基础载荷，运动过程用于检查臂架与平台、护栏、阀组之间的干涉，对接偏差则用于判断柔性段长度和回转角度是否覆盖现场允许的停靠误差。模型右侧的醒目色块可理解为相邻设施或边界参照，这类简化体在工位级建模中很有价值。它不表达设备细节，却能帮助设计者判断装卸臂外伸范围与周边构筑物的安全距离。LNG装卸区对泄漏扩散、人员撤离和紧急脱离都有明确要求，管线不能贴近无关构件布置，阀门操作点也应位于人员能够快速接近又不至于在泄漏时直接受困的位置。

　　通过把平台、臂架、管线和边界体放在同一装配里，可以直观发现操作面过高、末端法兰朝向不顺、管线跨越通道等平面图纸不易暴露的问题。末端软管或弯管段的走向也值得注意。作业位置下，柔性段并非随意弯曲，而是以受控弧度连接刚性臂与接收接口，弯曲半径不能低于软管允许值，也不能在低温承压状态下出现扭折。柔性段过长会增加摆动和管理风险，过短则无法补偿位移；三维装配中通过固定两端接口位置并模拟不同偏差，可以较早判断长度选取是否合理。靠近立柱的阀组则承担切断、放空和作业切换功能，阀门高度、手轮方向和接头间距都应围绕操作人员的站姿与检修动作展开，而不是仅追求管路走向最短。对于结构设计人员，该模型的价值在于提供了一个完整的装卸作业姿态：立柱定位、臂架伸展、管线支撑、阀组操作、末端补偿和平台边界之间的关系都被具体化。做类似项目时，可以在此基础上继续细化回转接头密封结构、紧急脱离装置、拉断阀、保冷层、静电跨接和检修平台，但这些细化都不能脱离工作位的空间主线。只有先保证装卸臂在实际对接位置能够到达、能够操作、能够维护，并在位移和低温收缩下不产生强迫装配，后续零部件设计才有稳定基础。
