集成阀组管道滑橇模块化管路结构

　　在油气集输、化工介质中转、厂区公用工程流体分配场景里，撬装式管道集成单元一直是现场施工提效的核心载体，这套多阀组并联的管道滑橇结构，正是针对多支路流体管控需求开发的集成化管路总成。区别于现场散接的管路排布，该结构将控制阀门、弯转管路、支撑框架全部整合在统一底座上，到场后仅需对接进出口主管道即可投用，能大幅缩减现场配管的焊接、校准工作量，也避免了散件安装带来的同轴度偏差、密封面错位等常见施工问题。

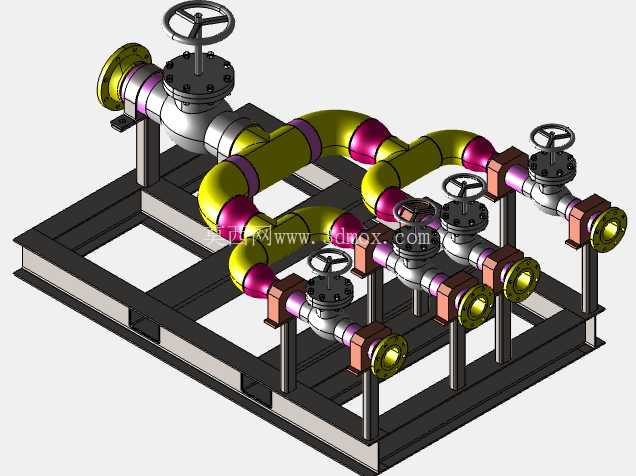

　　从结构功能来看，这套滑橇集成了四组并行的流体控制支路，每条支路上都配置了独立的截止类阀门，可单独实现单条管路的通断控制，满足不同工况下的支路切换、流量分配、检修隔离需求；管路部分采用大曲率弯管衔接，相比直角弯头能有效降低流体在转向处的压损，减少紊流带来的管路振动与冲蚀磨损，尤其适配带轻微固体颗粒的流体输送场景，弯管段的加厚设计也能提升长期运行的耐磨寿命。设计层面首先考量的是安装边界的适配性，整体底座采用型钢焊接成框架结构，所有阀门的操作手轮都预留了足够的操作空间，手轮距底座平面的高度符合人工操作的人机工程要求，无需额外登高或俯身即可完成阀门启闭操作；框架底部预留了统一的地脚安装孔位，可直接通过膨胀螺栓或焊接方式固定在设备基础上，整体外轮廓尺寸适配标准集装箱运输规格，无需拆分即可完成长途转运，也能满足厂区内叉车整体移位的需求。

　　管路排布上特意将所有密封连接点都设置在框架外侧可视位置，日常巡检时可以快速排查渗漏点，后期更换密封垫、检修阀门时不需要拆解周边管路，大幅降低维护难度；阀门与管路的连接采用法兰对接结构，相比焊接连接更便于易损件的快速更换，法兰面的密封槽尺寸匹配通用密封垫片规格，无需定制特殊配件。支撑框架的受力设计经过针对性优化，管路与框架之间采用管卡固定，每个管卡位置都对应管路的承重节点，避免管路长期运行后因自重、流体冲击产生形变；框架的型钢选型兼顾刚性与轻量化，既不会在吊装、运输过程中产生形变导致管路错位，也不会因为自重过大增加吊装与安装的难度。

　　进出口端的管路接口统一设置在滑橇的同一侧，现场对接时不需要多方向找正，能进一步压缩现场安装的工期，接口的法兰规格匹配通用工业管道标准，可直接对接同管径的现场管线，不需要额外制作转换接头。在实际应用中，这类撬装管路单元常被用在车间流体分配站、油气井口的计量汇管、水处理系统的支路管控单元中，相比现场散装的管路结构，其预制化的生产模式能在车间内完成全部试压、检漏工作，到场投用后的故障率远低于现场焊接施工的管路系统；同时集成化的结构也让整体布局更规整，便于后期的管线标识、运维管理，不会出现散接管路杂乱交错带来的巡检盲区。设计过程中还特意规避了管路应力集中的问题，弯管段的弯曲半径符合管路设计的规范要求，阀门两端的直管段长度满足流体流动的稳流要求，避免阀门处因流态紊乱产生的气蚀、振动问题；所有管路的走向都经过排布优化，相邻管路之间预留了足够的保温层安装空间，若后续需要输送高温或低温介质，可直接在管路外包裹保温材料，不需要调整原有管路间距。
