LNG装卸工位悬臂吊与输送线工装

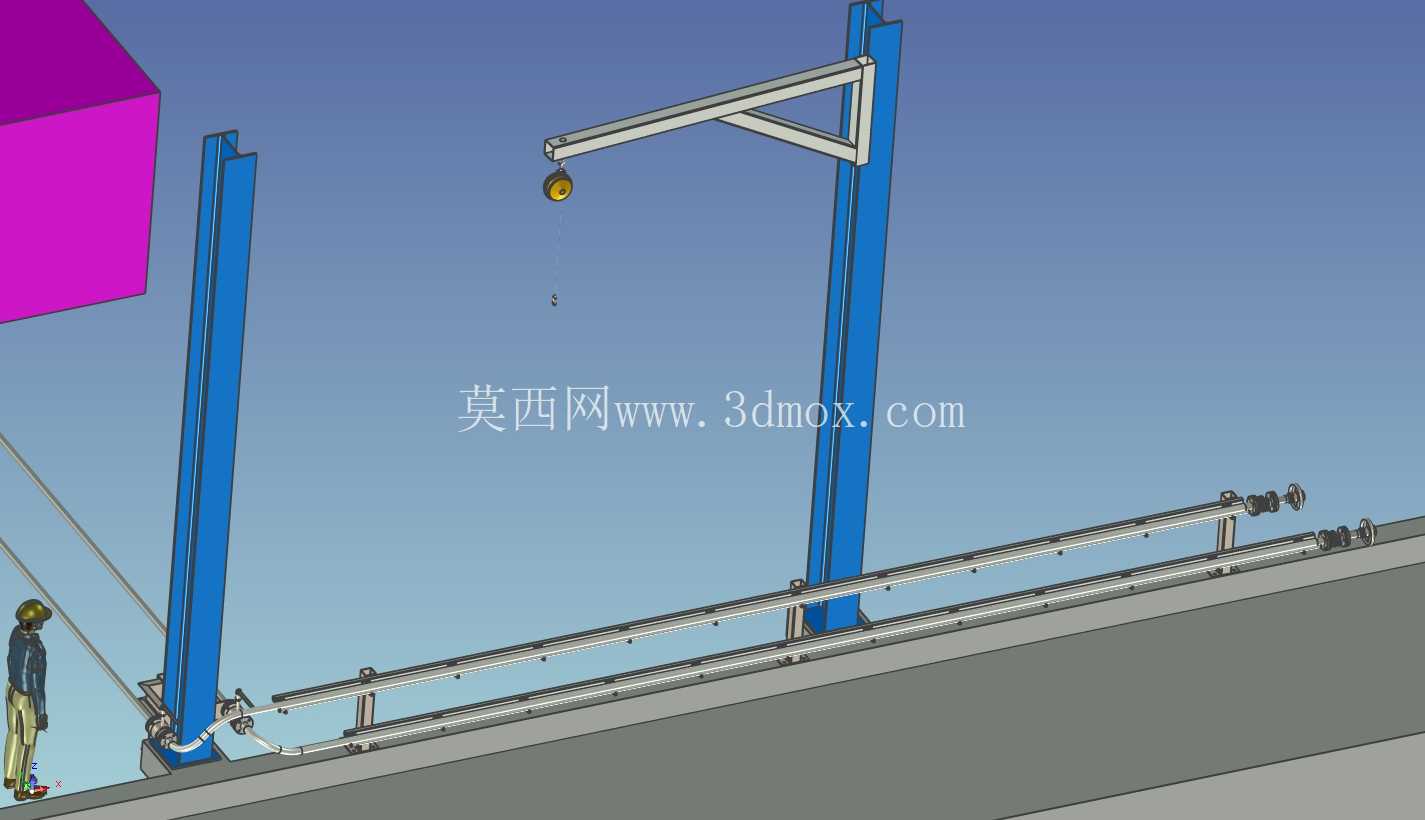

LNG装卸工位的三维结构围绕低温介质转运现场的实际操作展开，画面中可以看到两根立式支撑柱、横向悬臂起吊机构、低位长距离输送导轨以及作业人员站位参考。整套装置并非孤立的起重部件，而是把吊装、管线或工件移送、人员操作通道和平台边界放在同一工位中考虑，适合在液化天然气加注、槽车接驳、撬装设备装配以及厂区装卸点做布局校核。

悬臂吊部分采用立柱加三角加强横臂的形式，电动葫芦或吊钩悬挂在横臂下方，主要承担短距离、小半径范围内的重物取放。现场使用时，操作人员不必调用大型行车，只需在工位附近完成软管吊具、阀组组件、检修工具或小型撬块的提升与移位。横臂下方保留了明显的净空高度，吊钩最低点与输送线顶面之间留出安全距离，避免起吊物在摆动过程中与导轨、托盘或管路发生干涉。立柱靠近平台边缘布置，底部通过法兰或底板与基础连接，建模时需要重点核对地脚螺栓分布、柱脚加强板以及承受侧向弯矩时的支撑范围。

低位输送线沿平台长度方向铺设，多段直线导轨和支撑脚形成连续输送路径。它的作用不是承担大吨位载荷，而是为较轻的工件、料箱、软管托架或装配辅件提供水平移送通道。导轨支架按一定间距分布，支架高度与操作平台相匹配，使工件能够在人员腰部附近完成取放，减少频繁弯腰和人工搬运。输送线端部设置驱动或张紧组件，轴端、轴承座和连接座的位置在模型中均有体现，便于后续检查维护空间是否充足。

从布局思路看，起重区与输送区共用同一作业平台，但功能分区清晰。悬臂吊负责垂直提升和局部回转，输送线负责水平方向的稳定移送，两者在空间上交叉而不碰撞。设计时先确定平台边缘、人员通道和设备就位区域，再反推立柱位置、横臂长度、吊钩工作半径以及输送线支撑脚间距。这样处理可以在方案阶段发现吊臂回转扫掠范围与导轨支架、上方管线、平台护栏之间的冲突，也能为现场基础施工预留准确边界。

外形尺寸方面，立式柱体高度明显高于输送线和人员身高，横臂从柱体侧向伸出，形成覆盖装卸点的扇形工作区；输送线则呈长条状，沿平台横向延展，宽度较窄，适合贴边布置。安装边界需要同时考虑三类空间：其一是柱脚基础区域，要求地面具备足够承载面积，且不能与输送线支腿重叠；其二是吊钩上下运行通道，起吊物外形尺寸应在横臂下方净空内通过；其三是人员站立和检修区域，尤其在输送线驱动端、立柱底部和吊钩取放点附近，应保留拆装、巡视和紧急避让空间。

结构细节上，立柱与横臂之间的三角斜撑用于减小悬臂端部挠度，使吊重时横臂变形控制在可接受范围内。长导轨下方的支架采用离散支撑方式，既能控制轨道直线度，也便于通过垫片或可调脚座补偿平台安装误差。管路或线缆沿支架侧面敷设时，应避开吊钩运动轨迹和输送件移动面。模型中加入人体比例模型后，可以直观判断操作高度、视线遮挡和伸手距离，例如人员在立柱旁操作按钮、在输送线侧取件、在吊装点挂钩时，均不需要进入吊物正下方。

在工程应用中，这类工位模型常用于装卸撬块布局评审、起重设备选型、输送线长度确认以及安全距离检查。通过三维装配，可以把立柱高度、横臂伸距、轨道长度、平台标高和人员通道统一表达，减少二维图纸中难以发现的空间干涉。对于结构设计人员，重点不在于单个零件的复杂造型，而在于把握吊装半径、支撑刚度、维护空间和物流路径之间的平衡，使设备进入现场后能够直接服务于LNG装卸与装配作业。
