面向机器人控制仿真的自行车移动机构设计

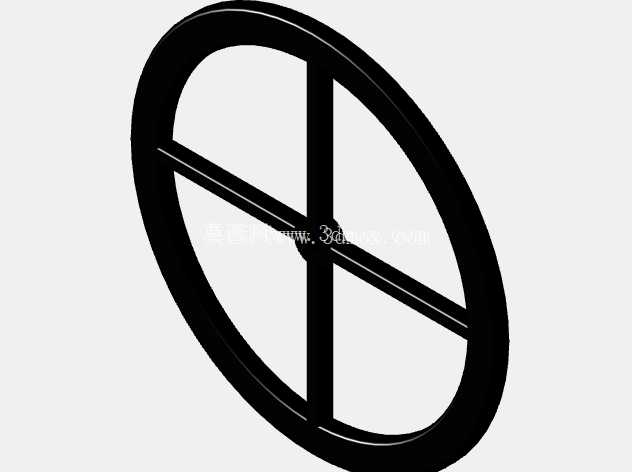

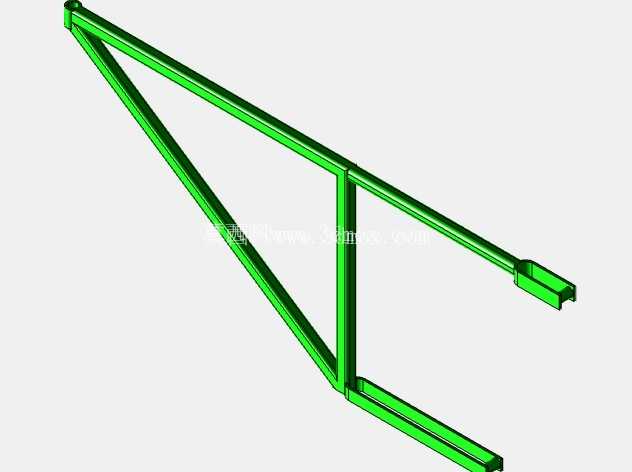

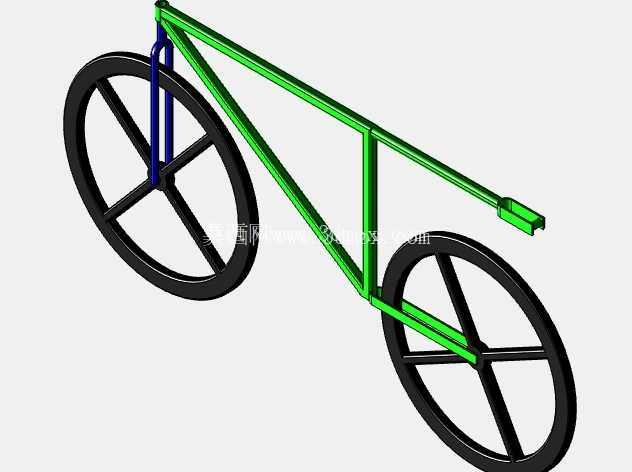

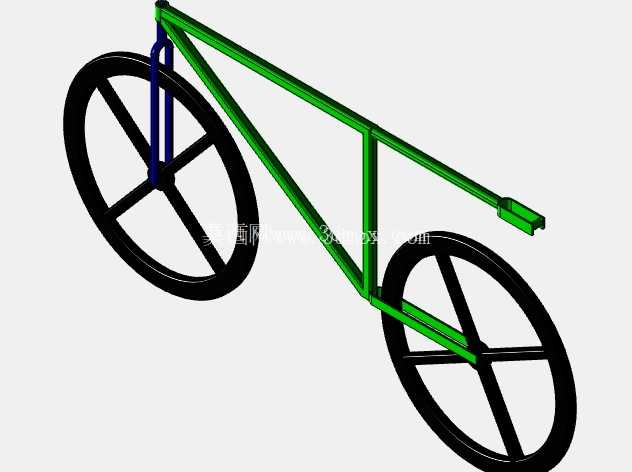

　　这套自行车式移动机构的设计初衷，是为轮式移动机器人的控制算法验证、物理仿真测试提供轻量化的载体结构，区别于常见的差速轮式、麦克纳姆轮式移动平台，该结构复刻了真实自行车的两轮纵向排布特性，能够复现自行车行驶过程中的自平衡、转向耦合、行进间姿态变化等典型动力学特性，为平衡控制算法、路径跟踪算法、多体动力学仿真提供贴近真实物理特性的机械本体支撑。从结构设计逻辑来看，整体车架采用简化的三角形桁架布局，没有沿用民用自行车的复杂管件造型，而是用等截面直杆拼接出核心受力框架，前叉段直接衔接前轮安装位与车把延伸段，后段直接固定后轮安装轴，尾部预留的延伸接口可直接搭载传感器模块、控制板卡、配重块等仿真测试所需的负载，省去了民用自行车上多余的坐垫、脚踏、传动链等非必要结构，最大程度降低模型的复杂度，同时保留自行车移动机构的核心动力学特征。在安装边界的考量上，前后轮均采用简化的三辐条轮体结构，轮径尺寸保持一致，轮轴与车架的安装位预留了标准的转动副接口，可直接对接多体动力学仿真软件中的转动约束，也可在实体样机制作时直接嵌入轮毂电机、角度传感器、编码器等测试元件；车架杆件的截面尺寸统一，既方便三维建模过程中的参数化调整，也能在仿真过程中简化质量属性、转动惯量的计算流程，避免因复杂曲面造型带来的仿真算力浪费。

　　从实际应用场景出发，该结构可直接导入多物理场仿真平台，用于验证不同控制算法下两轮自平衡机器人的抗干扰能力、转向响应特性、不同路面附着条件下的行驶稳定性，也可作为教学演示载体，帮助学习者理解两轮移动系统的欠驱动特性、动力学耦合关系；在实体样机迭代阶段，该简化结构可直接作为原型框架，通过增减配重、调整前后轮轴距、改变前叉后倾角等参数，快速测试不同结构参数对整车控制性能的影响，大幅缩短移动机器人控制方案的验证周期。

　　设计过程中特意规避了非必要的工艺细节，比如车架焊接坡口、紧固件安装孔位、表面装饰结构等，所有构件的连接位置都采用刚性绑定的简化处理，让建模与仿真的重心完全聚焦在移动机构的运动学、动力学特性上，不会因无关的工艺细节干扰仿真结果的准确性；前后轮的轮体没有设置充气轮胎的复杂弹性结构，而是采用刚性轮体的简化设定，可根据仿真需求灵活添加轮胎侧偏刚度、滚动阻力等参数，适配不同路面环境的仿真测试要求。

　　车架的整体重心位置经过初步核算，落在前后轮轴连线的中心偏后位置，与真实自行车的重心分布逻辑保持一致，能够复现真实自行车行进过程中的陀螺效应、进动特性等核心物理特征，避免因结构简化导致仿真模型与真实物理对象的特性偏差；前叉段的转向轴线保留了真实自行车的后倾角设计，这一细节是保证两轮结构自平衡特性的关键，在建模过程中没有为了简化结构而取消该角度参数，确保仿真测试时控制算法的验证结果能够直接迁移到实体样机或真实自行车平台上。尾部的延伸安装座采用平直的矩形截面设计，安装面预留了足够的平面区域，可根据测试需求固定不同重量的模拟负载，也可扩展安装激光雷达、视觉摄像头等环境感知传感器，满足自主导航类移动机器人的仿真测试需求；整个结构的质量分布均匀，没有出现局部质量突变的设计，在仿真环境中可快速完成质量属性赋值，减少前处理阶段的工作量。
