带拖挂结构的三轮移动作业机器人框架设计

该款带拖车的三轮移动机器人框架，核心面向厂区物料转运、户外巡检、教学科研仿真等多场景的移动作业需求，区别于常规两轮差速、四轮麦轮的移动底盘结构，采用三轮行走搭配后置拖挂的布局，能够在狭窄通道、非铺装路面完成小半径转向，同时依托拖挂拓展承载空间，适配不同作业模块的搭载需求。从实际使用场景来看，这类结构的移动平台无需额外铺设轨道，可在车间通道、园区步道、实验室场地内灵活穿行，拖挂部分可根据需求搭载检测传感器、物料载具、小型作业执行端，既可以承担车间内工序间的轻型物料周转，也能作为户外环境巡检的移动载体，还可作为高校机械、自动化专业开展运动控制仿真、物理仿真实验的载体。

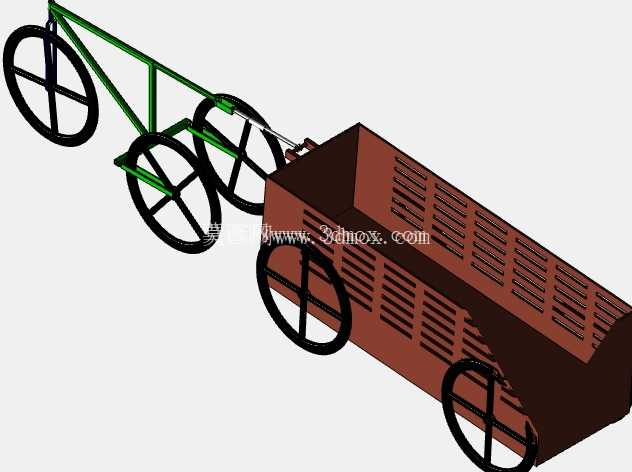

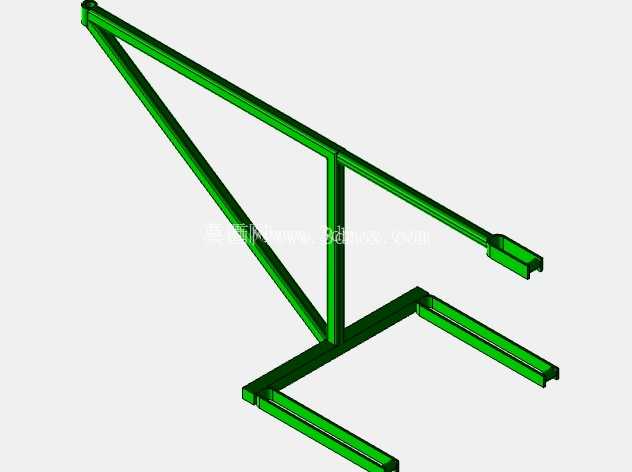

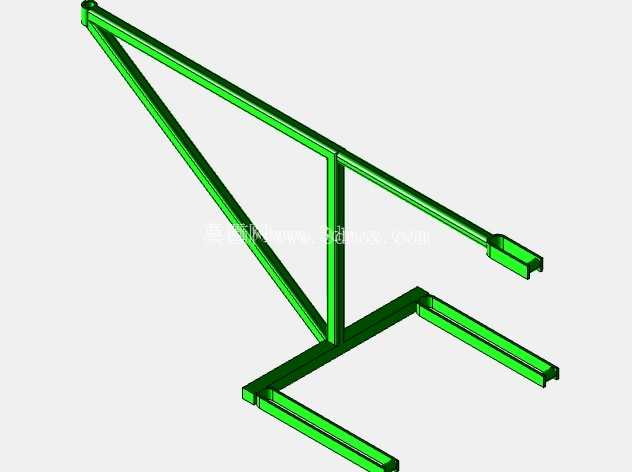

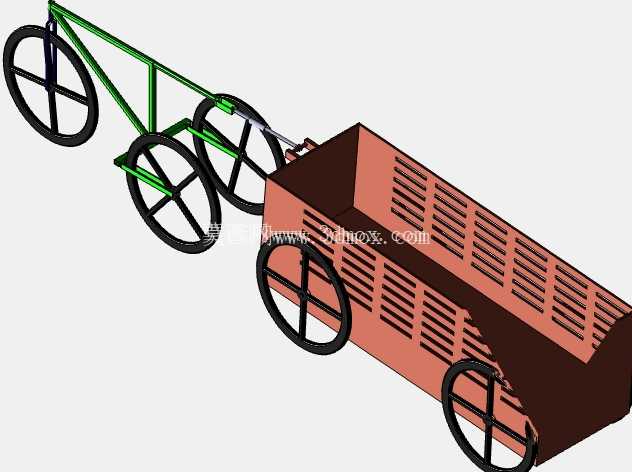

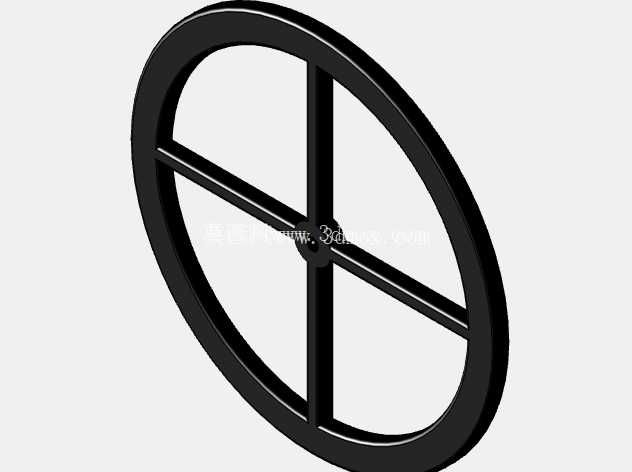

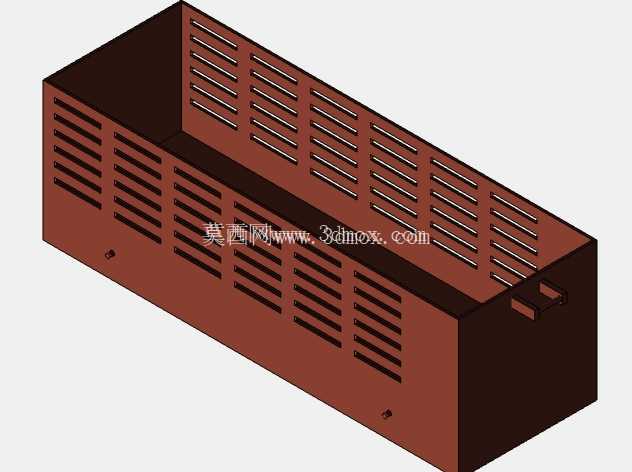

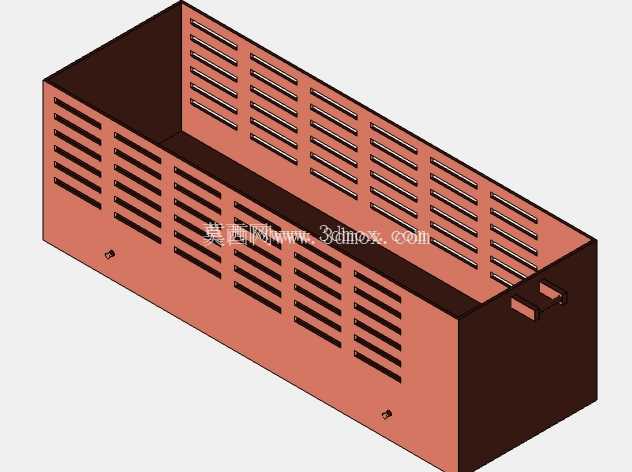

从功能特性来看，该框架采用桁架式管架结构，整体受力路径清晰，主纵梁从车头位置一直延伸至拖挂连接点，中部设置竖向支撑梁强化结构刚性，底部的三轮安装位预留了标准的轮组安装接口，可适配不同直径的驱动轮与从动轮，拖挂部分采用平行双梁结构，能够保证拖挂行驶过程中的稳定性，避免转向时拖挂出现侧倾或甩动。整个框架没有冗余的结构件，在保证结构强度的前提下尽可能降低自重，减少行走过程中的动力损耗，同时所有梁体的连接位置都预留了标准安装孔位，后续加装上层设备、传感器支架、电池仓、控制盒等部件时，无需额外在梁体上打孔，可直接通过标准紧固件完成装配，大幅降低二次改装的工作量。

设计思路上，该结构优先考虑了运动仿真与物理仿真的适配性，整体框架的管体截面、连接节点的刚性参数都按照实际加工的材料属性设置，可直接导入多物理场仿真软件中，开展不同载荷下的结构形变分析、不同路面条件下的行走动力学仿真，验证转向过程中的稳定性、拖挂行驶时的轨迹跟随精度。结构布局上采用前窄后宽的桁架走向，前部的单梁结构为前轮转向预留了足够的活动空间，中部的竖向支撑将主载荷传递到底部轮组安装位，后部的双梁拖挂结构将载荷均匀分布到拖挂轮组上，避免载荷集中导致的梁体弯曲变形。

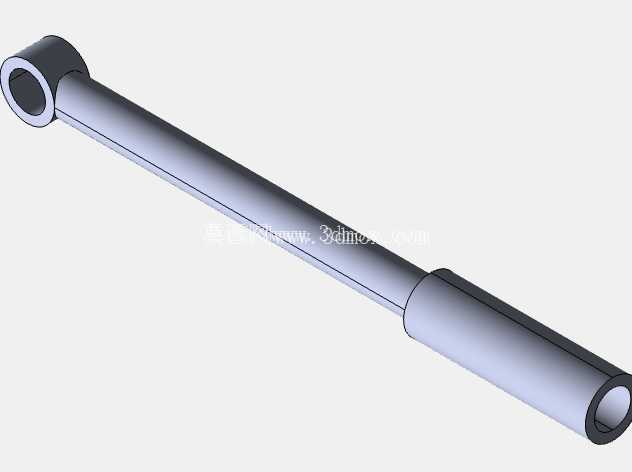

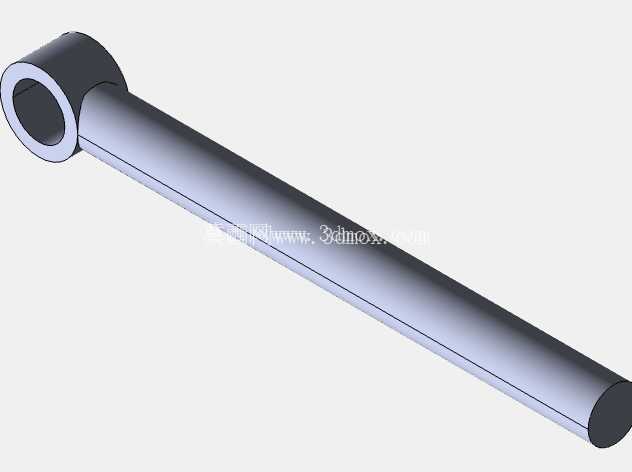

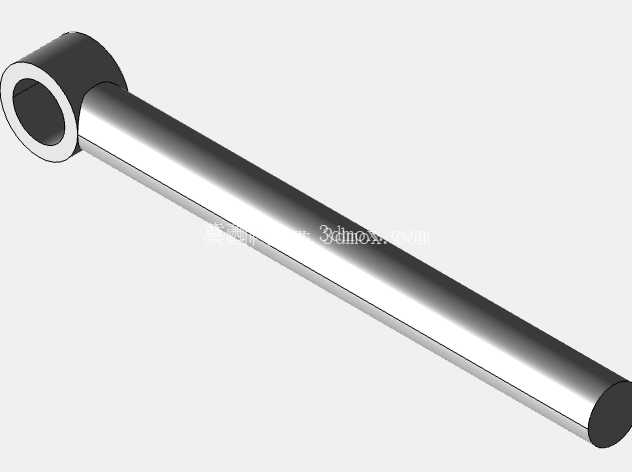

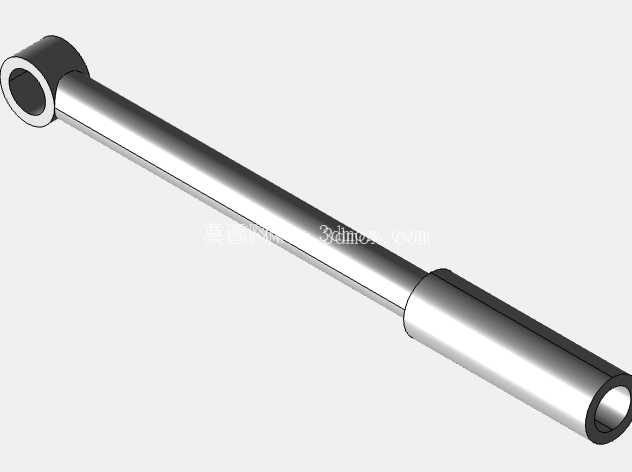

从安装边界与尺寸适配来看，该框架的轮距、轴距都按照轻型移动机器人的通用尺寸设置，整体宽度控制在常规室内门的通行宽度以内，能够顺利通过标准室内门洞、车间安全通道，拖挂部分的长度可根据实际搭载需求调整，当前结构的拖挂连接点采用铰接式设计，转向时拖挂可相对主底盘产生一定角度的偏转，减小转弯半径。所有安装面的平面度、安装孔的位置度都按照通用机械加工的公差要求设置，加工时可采用标准型材切割焊接，也可采用3D打印制作小批量原型件，无需定制特殊截面的型材，加工成本低，装配难度小。框架的上层安装平面预留了通用的安装孔矩阵，可适配不同尺寸的控制箱、电池组、作业模块的安装，无需额外设计转接板，能够快速完成不同功能的移动机器人样机搭建，缩短从设计到实物验证的周期。在实际物理仿真过程中，该结构的重心位置经过优化，空载与额定载荷状态下的重心都落在三轮支撑的三角形区域内，不会出现侧翻风险，拖挂部分的载荷上限经过核算，可满足轻型物料、小型检测设备的搭载需求，适配多数轻型移动作业场景的使用要求。
