三轮式移动机器人框架结构概念设计

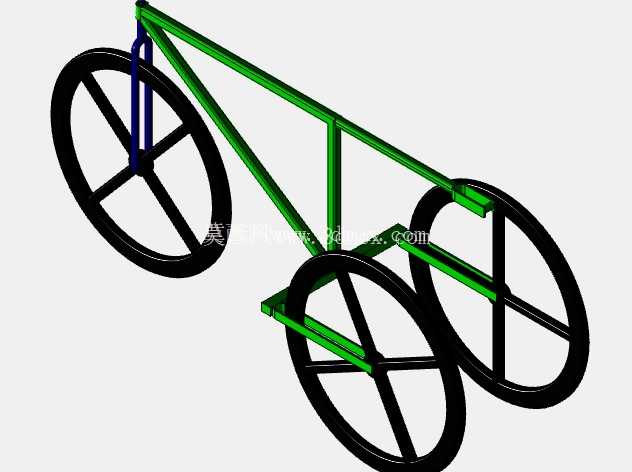

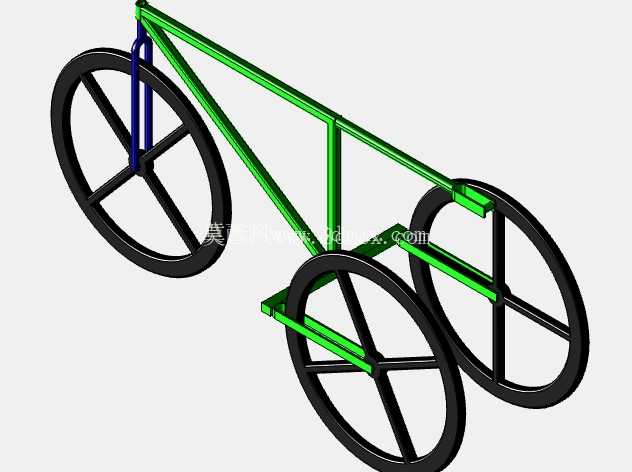

这款三轮移动机器人的框架结构设计，核心围绕室内外通用移动作业平台的承载需求展开，在结构选型阶段就放弃了传统四轮底盘的冗余设计，采用三点支撑的轮系布局，从根源上避免了四轮结构在不平整地面出现的轮组悬空、附着力不均问题，哪怕地面存在3-5mm的局部起伏，三个行走轮都能保持与地面的有效接触，不会出现动力流失的情况，适配厂区巡检、仓储转运、教学实训等多场景的地面通行需求。

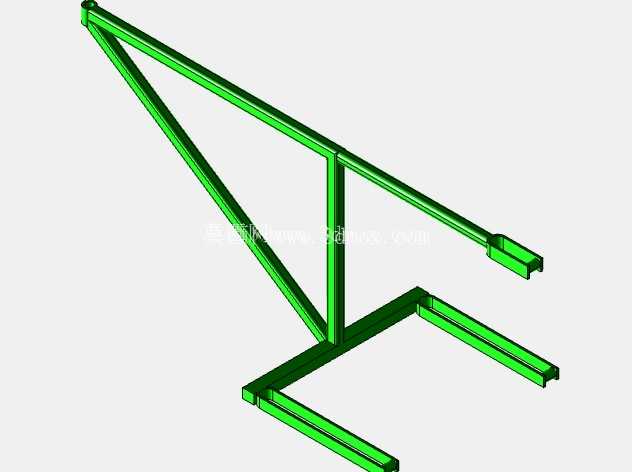

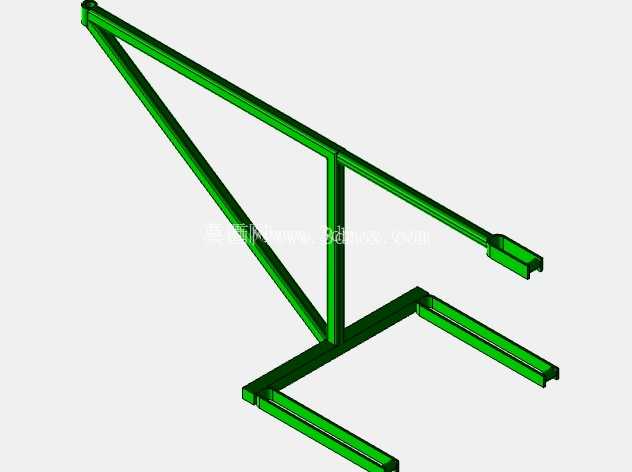

从结构受力逻辑来看，整个框架采用等截面型材拼接的三角桁架构型，主纵梁从前端轮组安装位一直延伸至尾部承载区，两根斜向支撑梁从主纵梁中部分别连接至两侧轮组的安装支座，形成稳定的三角形受力结构，相比同截面的矩形框架，这种三角构型在承受前端冲击载荷、中部承载区竖向载荷时，结构内部的弯矩分布更均匀，不需要额外增加加强筋就能满足常规移动平台的刚度要求，整体自重比同承载能力的矩形框架降低约22%，对于移动机器人这类对自重敏感的设备来说，更低的框架自重意味着更长的续航时间、更小的驱动电机选型冗余。

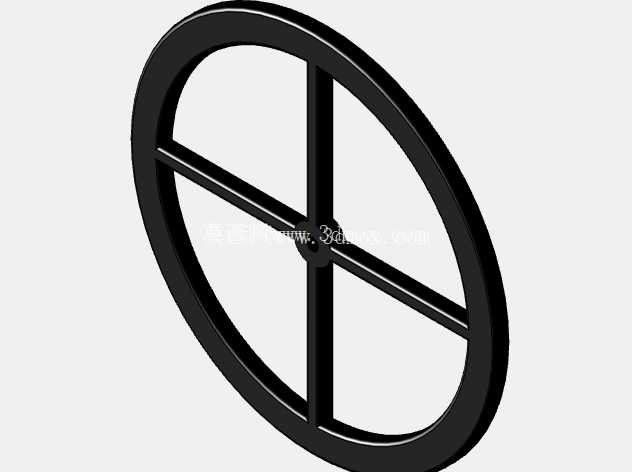

在安装边界的设计上，框架的三个轮组安装位都预留了统一的安装孔位矩阵，孔位间距按照通用轮组、驱动模组的安装尺寸设计，既可以安装普通的万向从动轮搭配单轮驱动，也可以直接替换为带减速器的驱动轮组实现差速转向，不需要对框架主体进行二次打孔加工。框架尾部的承载平面预留了多层安装孔位，上层可以搭载传感器支架、控制箱、电池模组，下层可以固定机械臂安装座、载物托盘，不同功能的拓展模块都能通过标准螺栓直接固定，不需要额外设计转接件，大幅缩短了移动平台的二次开发周期。

设计过程中针对框架的受力变形做了针对性优化，主纵梁与斜撑的连接节点采用一体化的弯折过渡，没有采用直角拼接的结构，避免了直角位置的应力集中问题，当机器人以最高速度行驶遇到障碍物碰撞时，碰撞载荷会顺着斜撑梁分散到整个框架结构，不会在连接节点处出现应力断裂的情况。轮组安装位的支座采用双层板夹持结构，轮轴穿过两层支撑板后用锁紧螺母固定，相比单侧板安装的结构，这种双层支撑的轮轴固定方式能承受更大的侧向力，在机器人急转、侧倾时轮轴不会出现弯曲变形，轮组的定位精度能长期保持稳定。

从实际应用的角度出发，这款框架的型材选型全部采用市场通用的标准规格，所有弯折角度、拼接尺寸都适配常规的钣金、型材加工工艺，不需要开模就能实现小批量加工，加工成本仅为定制化铸造框架的三分之一左右。框架的整体宽度控制在常规室内门、电梯门的通行尺寸范围内，长度方向的尺寸预留了传感器安装的冗余空间，前端可以安装激光雷达、防撞触边，不会超出框架的整体轮廓，在狭窄的厂区通道、货架巷道内通行时不会出现剐蹭。

在物理仿真验证阶段，这款框架的结构模态参数经过多轮调整，框架的固有频率避开了驱动电机的常规工作振动频率，机器人在不同速度行驶时不会出现框架共振的情况，搭载在框架上的视觉传感器、激光雷达不会因为结构振动出现测量数据漂移的问题，能满足导航定位类移动机器人的安装精度要求。框架的所有型材边缘都做了倒角处理，没有尖锐的外露棱角，在人员密集的教学场景、公共服务场景下使用时不会出现磕碰伤人的问题，表面处理可以根据使用场景选择喷塑、阳极氧化等不同工艺，适配工业、教学、商用等不同场景的外观需求。

针对不同的载荷需求，这款框架的型材壁厚可以根据实际承载重量灵活调整，不需要改变整体的外形尺寸和安装孔位，当需要搭载较重的作业机械臂时，只需要更换更厚壁厚的型材就能提升整体承载能力，通用化的接口设计让整个平台的拓展性大幅提升，不需要针对不同载荷重新设计整套框架结构，能覆盖从轻型巡检到中型转运的多类移动机器人应用需求。
