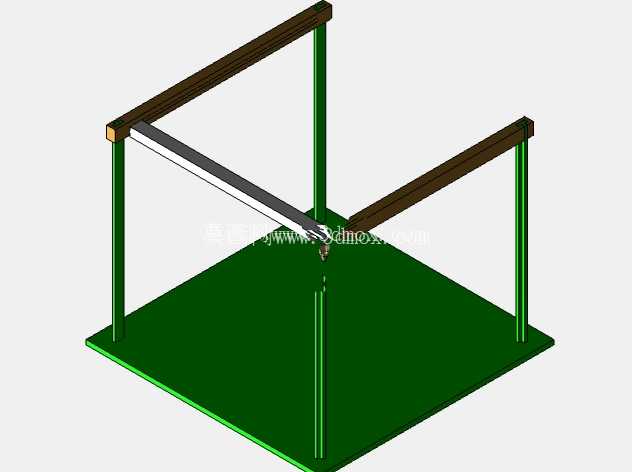

笛卡尔坐标PPP构型工业机器人概念设计

　　这款笛卡尔坐标PPP构型的工业机器人概念方案，核心针对小行程高精度的机加工工位需求开发，三个移动副均采用直线运动模组搭建，整体构型沿X、Y、Z三个正交轴方向布置直线运动单元，没有旋转关节带来的转角误差累积，在有效行程内可以保持稳定的重复定位精度，适配小型零件的铣削加工、工位间物料取放、三维轨迹加工类的作业场景。从结构布局来看，该方案将Z轴运动模组搭载在X轴的横向滑台上，Y轴作为工件承载端的运动轴独立布置，三个轴的运动解耦性极强，运动学正逆解计算无需复杂的坐标变换，控制逻辑开发门槛远低于多关节串联机器人，对于教学演示、小型加工单元搭建、物理仿真验证场景都有很强的适配性。

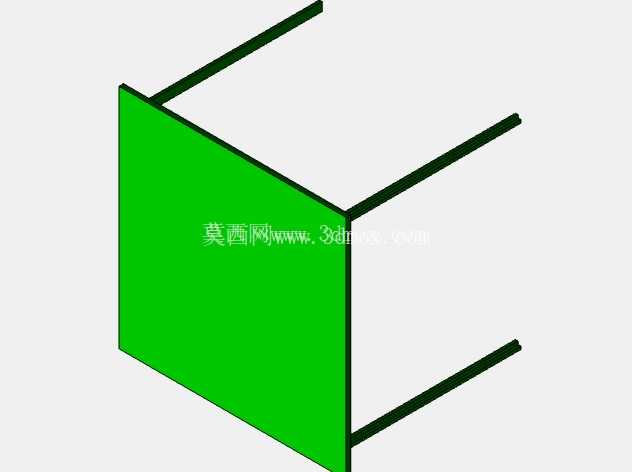

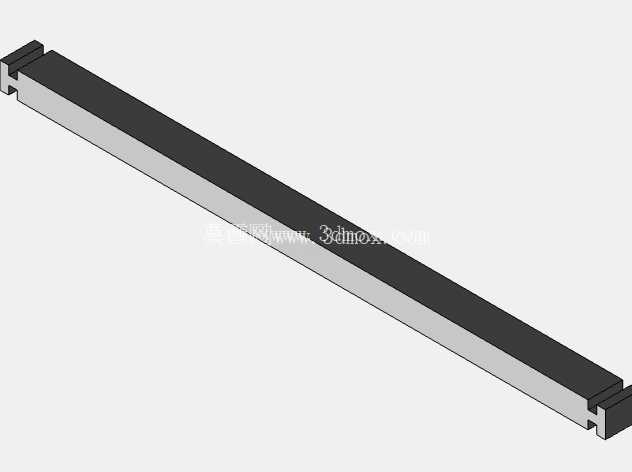

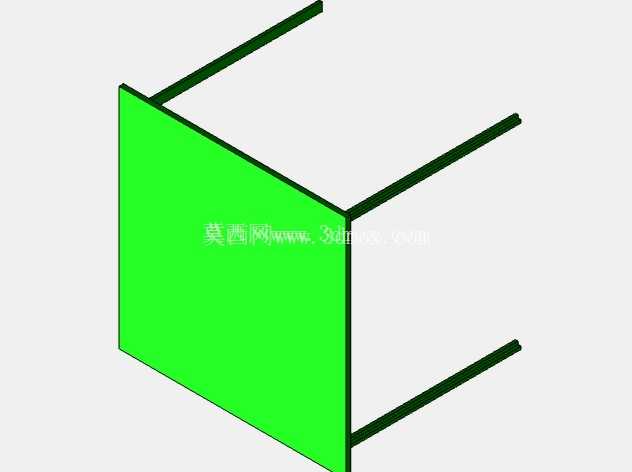

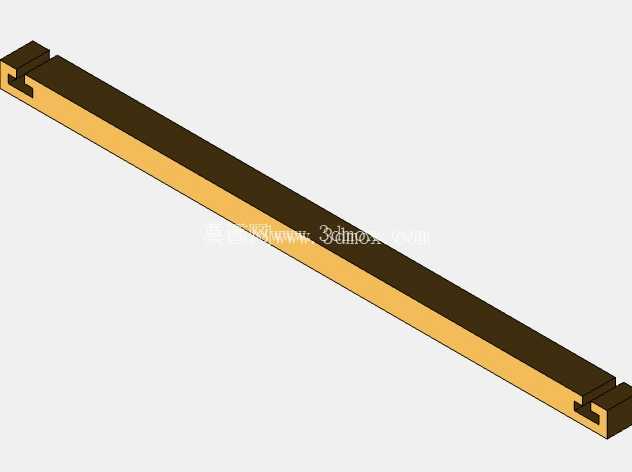

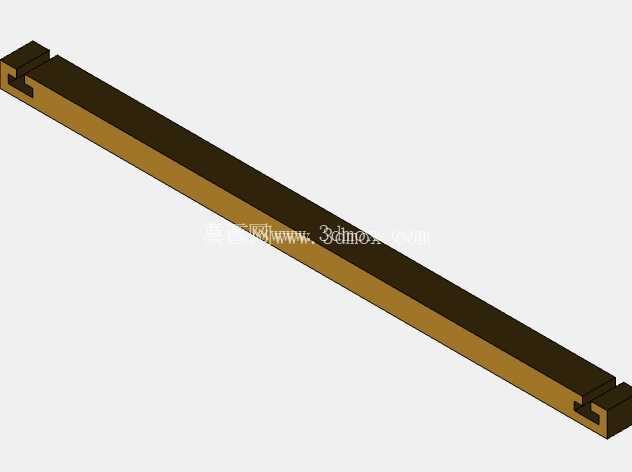

　　在安装边界设计上，三个直线轴的有效行程做了等比例匹配，整体安装占地仅需1.2米见方的工作台面即可完成部署，不需要额外的地基固定，机架部分采用标准铝型材拼接的框架结构，运动滑台选用成熟的线性导轨搭配滚珠丝杠传动方案，既可以保证运动过程的平稳性，也能控制整体的制造成本，适合小型加工车间、院校实验室、创客空间这类预算有限、对设备部署灵活性要求高的场景使用。从功能特性来看，该构型的机器人末端执行器可以根据作业需求快速更换，搭载高速电主轴即可完成塑料、轻金属材质零件的平面铣削、钻孔、三维轮廓铣削加工；搭载气动夹爪即可完成工位间的小型零件取放、上下料作业；搭载点胶头、焊枪等末端工具也可以完成对应的轨迹类作业，因为三个轴均为直线运动，运动过程中的刚性表现优于同负载级别的多关节机器人，在小切削量的加工场景下可以保证更好的加工表面质量。

　　设计过程中优先考虑了仿真验证的便利性，整体结构的运动副定义完全匹配多体动力学仿真的参数要求，各运动部件的质量、转动惯量参数都按照实际选型的标准件参数赋值，可以直接导入物理仿真环境中完成运动轨迹规划、负载特性验证、加减速参数优化等工作，不需要额外做结构简化。在细节设计上，各轴的行程限位做了硬限位与软限位的双重预留，硬限位采用聚氨酯缓冲块搭配行程开关布置在各轴的行程两端，软限位可以通过控制系统参数灵活调整有效行程范围，避免调试过程中出现超程撞机的问题；走线部分采用拖链内置的方案，所有动力线、信号线都布置在拖链内部，运动过程中不会出现线缆拉扯、磨损的问题，提升长期运行的可靠性。

　　相较于常见的悬臂式直角坐标机器人，该方案的龙门式布局让Z轴的运动重心始终落在X轴的支撑导轨范围内，高速运动过程中的振动更小，在进行三维轨迹加工时可以获得更稳定的末端姿态，加工轨迹的偏差可以控制在更小的范围内。针对教学场景的使用需求，该方案的所有结构件都采用标准化的选型设计，没有定制化的异形加工件，学习者可以根据三维模型直接导出加工件图纸、采购标准件完成实物搭建，也可以基于现有构型做扩展设计，比如增加旋转轴拓展为四轴加工单元、更换更长行程的直线模组扩大作业范围，整体结构的拓展性极强。在运动控制层面，因为三个轴的运动完全解耦，轨迹插补计算只需要做三个直线轴的联动插补，不需要处理关节奇异点的问题，对于入门级的运动控制开发者来说更容易上手，也方便在仿真环境中验证不同的控制算法效果，比如加减速曲线优化、轨迹前瞻算法验证、力控加工仿真等工作都可以基于该模型开展。
