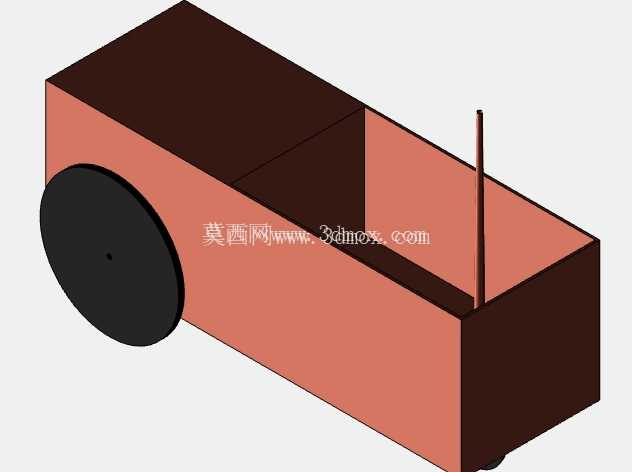

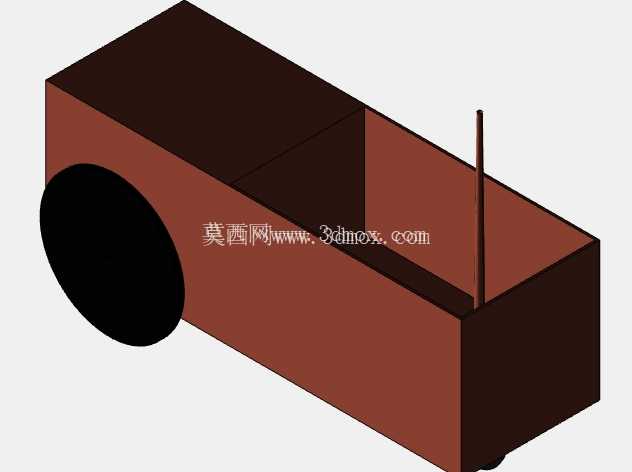

在室内巡检、轻型物料转运、教学实训平台搭建这类场景里,轮式移动底盘的选型一直绕不开转向灵活性与结构复杂度的平衡问题,这款带万向轮的双轮差速移动装置,就是针对小空间作业场景做的结构方案。从实际落地的使用需求来看,这类移动单元不需要额外配置转向舵机,仅通过两侧驱动轮的转速差就能完成直行、转弯、原地自旋等动作,配合前置/后置的万向轮做辅助支撑,能在狭窄的货架通道、实验室工位间灵活穿行,不会出现普通阿克曼转向结构需要大转弯半径的问题。

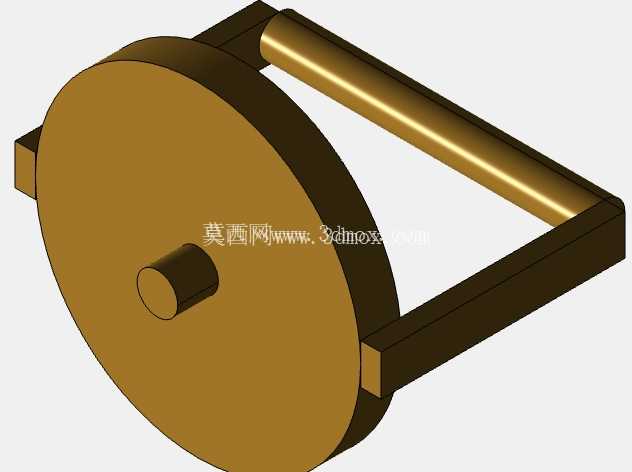

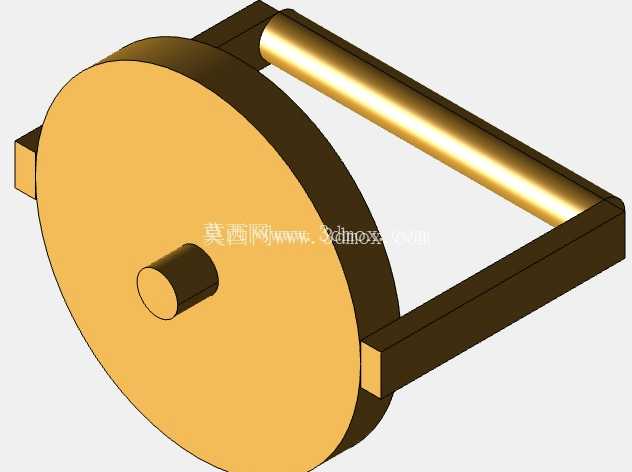

做结构设计的时候,首先要考虑的是安装边界的适配性,整个行走单元的横向宽度控制在常规AGV底盘的通用安装尺寸范围内,驱动轮的轮轴中心高度、万向轮的安装面高度做了统一基准匹配,不会出现装配后底盘倾斜、驱动轮抓地力不足的问题。轮架部分采用框架式结构,两侧的支撑板直接承接驱动轮的轴承座安装位,中间的横向连接梁既做结构加强,也预留了上层搭载平台的安装孔位,不管是加装传感器支架、小型载物台还是控制盒,都能直接通过标准螺栓固定,不需要额外做转接件加工。
差速功能的实现逻辑完全依托两侧驱动轮的独立传动,两个驱动轮分别对应独立的动力输出接口,不需要额外配置差速齿轮组,控制逻辑更简单,后期维护的时候只需要单独检查对应轮组的传动状态即可,不会因为单个轮组故障导致整个行走机构瘫痪。万向轮的选型安装位置做了重心匹配计算,将整个装置的重心投影落在两个驱动轮与万向轮构成的三角形支撑区域内,静止状态下不会出现倾翻,起步和制动时的俯仰角度也控制在合理范围内,搭载的小型设备不会因为姿态变化出现滑落。
从结构细节来看,驱动轮的轮毂做了减重设计,在保证轮体结构强度的前提下减少了不必要的材料堆积,降低了行走时的转动惯量,启停响应更灵敏。轮轴与轮架的配合处预留了轴承安装位,能有效减少转动过程中的摩擦阻力,长时间运行也不会出现轴体磨损旷量的问题。万向轮的安装支架做了高度微调余量,装配的时候可以根据地面平整度调整万向轮的伸出高度,保证两个驱动轮都能完全贴合地面,不会出现单轮悬空打滑的情况。
这类移动结构可以直接作为小型移动机器人的基础行走单元,适配不同的上层功能模块,比如搭载巡检摄像头就能做厂区设备巡检,搭载小型载物平台就能做车间内的轻型物料转运,搭载机械臂就能做移动式作业工位。在做三维结构设计的时候,所有配合面的尺寸公差、安装孔位都按照通用机械设计标准做了预留,不管是做3D打印样件验证,还是直接开模做批量零件加工,都不需要再做大幅度的结构调整,能有效缩短从设计到样机落地的周期。
考虑到实际使用场景里的地面情况,驱动轮的轮缘宽度做了针对性优化,在普通环氧地坪、水泥地面、短绒地毯上都能有足够的摩擦力,不会出现空转打滑的情况。整个轮组结构没有复杂的异形曲面,零件加工工艺性好,支撑板、连接梁都可以采用常规的板材切割加工,轮轴、轮毂类零件采用普通车削工艺就能完成加工,不需要特殊的加工设备,小批量试制的成本也能控制在合理范围内。装配流程也做了简化,所有连接位置都采用标准紧固件,不需要专用的装配工具,普通的机械装配人员就能完成整机组装,后期更换易损件的时候也不需要拆解整个结构,维护效率更高。
