双轮腿式移动机器人概念结构设计

该轮腿式移动平台的结构方案，主要面向室内巡检、仓储辅助、教学实验以及小型自动化设备搭载等场景。与传统固定底盘相比，这类平台的核心价值不在于追求复杂外观，而在于通过紧凑本体与轮式运动单元的组合，为后续传感器、控制盒、电池组或小型执行机构提供可扩展的安装基础。实际项目中，移动机器人往往需要在平整地面、低矮门槛、设备间隙和实验场地之间切换，底盘本体若过于庞大，会直接限制通过性；若结构过于零散，则会给布线、配重和维护带来麻烦。因此，本方案在建模时优先确定主体承载舱的轮廓，再围绕运动接口、外部安装面和防护边界进行细化。

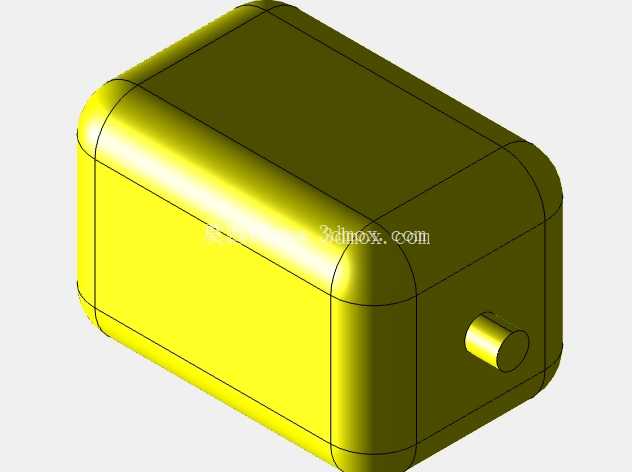

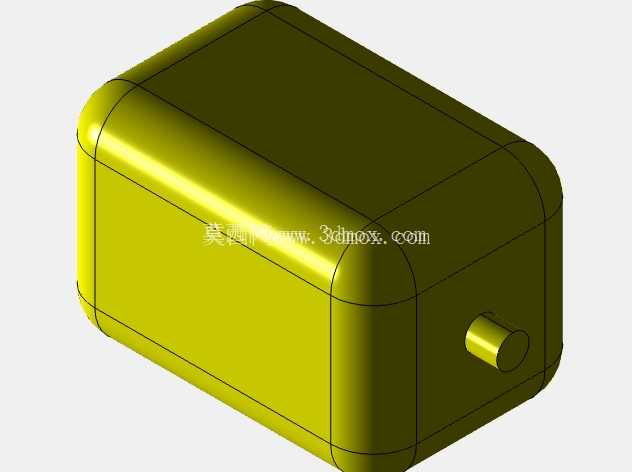

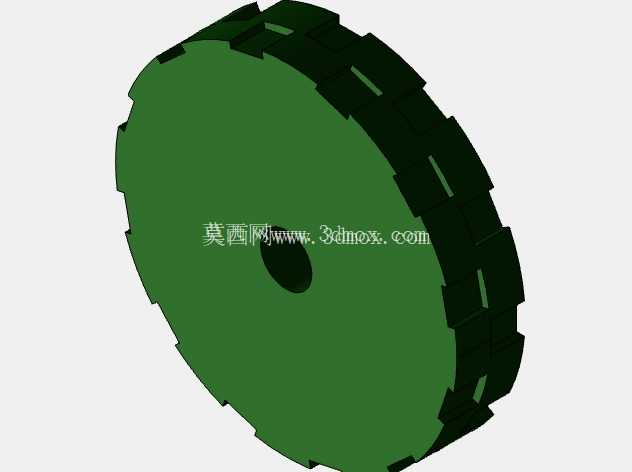

从外形上看，主体采用近似长方体的封闭式舱体，边角位置做了较大半径的圆滑过渡。这种处理并不只是视觉上的简化，在工程上也有明确作用：圆角外壳能够降低碰撞时的应力集中，减少人员接触时的尖锐边缘，同时便于外壳件采用包覆、吸塑或钣金折弯后包边等方式实现。舱体表面保持连续，没有布置过多突兀特征，有利于后期粘贴标识、安装外罩、增加防撞条或布置视觉标识点。主体侧面伸出的圆柱状接口可作为轮轴、支撑轴或驱动模块连接位的概念表达，建模时需要保证其轴线与主体基准面之间的关系清晰，便于后续在详细设计中替换为真实轴系、轴承座、联轴器或轮毂组件。

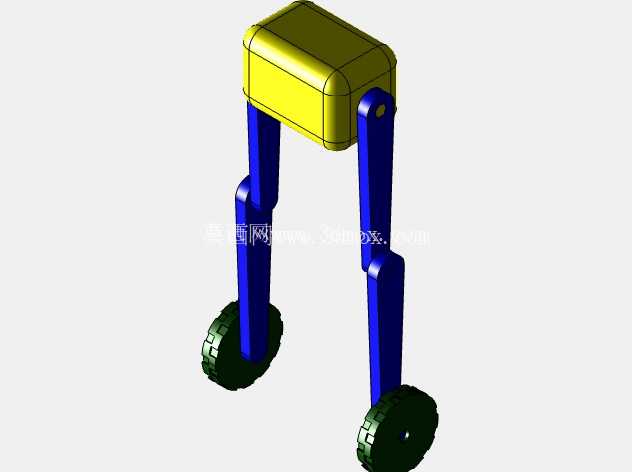

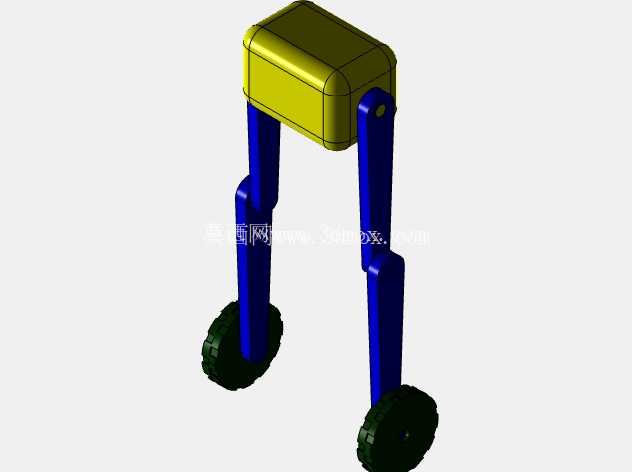

设计思路上，该模型强调本体框架与运动机构之间的分区。主体舱内部可划分为三个功能区域：中部为主要承载区，适合放置控制板、驱动器、电池和配重块；下部靠近轮轴位置用于布置动力传递路径，缩短驱动件与行走轮之间的距离；侧向或顶部则预留平整安装面，方便搭载摄像头、激光雷达、小型机械臂、物料托盘或交互面板。虽然概念模型未展开全部内部零件，但外部形体已经体现出这些边界：舱体宽度决定了左右轮距的基础范围，主体高度影响整机重心，端部圆角和侧向突出结构则关系到转弯时的安全间隙。

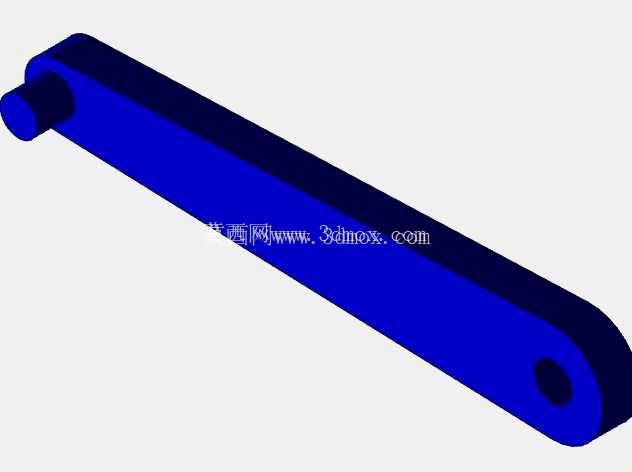

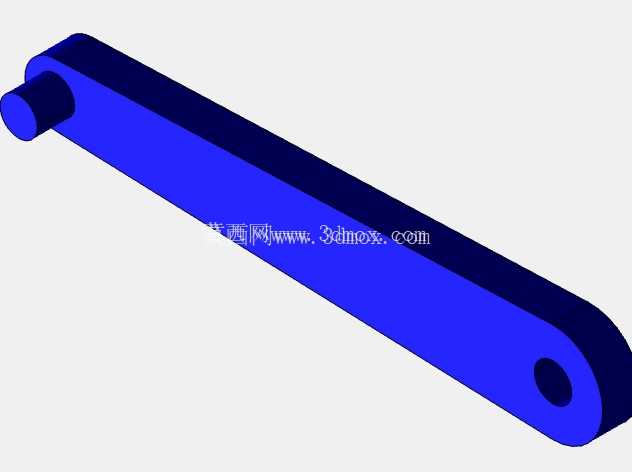

在尺寸与安装边界方面，结构建模需要重点控制三类尺寸。第一是主体外包络尺寸，它决定平台能否通过狭窄通道、设备底部空间以及标准门洞；第二是轮轴中心距和离地高度，这两项直接影响稳定性、越障能力和底盘俯仰姿态；第三是外部接口的位置尺寸，包括侧向轴伸长度、顶部安装面有效面积、底部避让区域以及外壳到轮体的最小间隙。对于轮腿式机构而言，间隙设计不能只按静态装配状态判断，还应考虑悬架摆动、轮胎变形、转向偏摆和起步制动时的姿态变化。若后续采用独立驱动轮，主体两侧需要预留电机和线束空间；若采用腿式摆臂结构，则应在轴伸附近增加摆臂转动包络检查，避免外壳与连杆发生干涉。

该结构的用途可以进一步延伸到多种移动机器人开发流程中。在方案验证阶段，它可作为底盘比例和重心布置的讨论模型，帮助团队判断电池、控制器和负载的大致位置；在仿真阶段，可将主体质量、轮轴位置和接触界面简化后导入多体动力学环境，分析加速、制动、转向和轻微越障时的姿态响应；在详细设计阶段，概念外壳可以拆分为上盖、底架、侧支架和轮组安装板等零件，再根据加工方式补充壁厚、筋位、螺柱、开孔和密封结构。对于教学或科研场景，这种简化本体也适合作为控制算法验证载体，学生可以在不被复杂零件干扰的情况下，专注于轮式运动学、差速控制、姿态稳定和传感器布局。

从结构工程角度看，模型当前呈现的是高度概括的产品形态，后续落地还需要补充若干关键细节。主体舱若采用钣金焊接，应在折弯角、底板拼接和轮轴支撑板处增加加强结构；若采用工程塑料壳体，则需关注壁厚均匀性、螺丝柱深度、卡扣弹性和顶部载荷变形；若承担户外巡检任务，还要在上下盖结合面考虑防水槽、密封胶条和接插件防护。轮轴接口不能长期停留在单一圆柱特征，详细设计时应明确轴肩、键连接、轴承定位、锁紧方式以及拆装顺序。底部则应保留电池更换、控制器散热和线缆走线的空间，不能因追求外形完整而牺牲维护性。

整体而言，这套概念结构抓住了小型轮腿移动平台的几个本质要素：紧凑承载舱、明确轮轴接口、连续防护外形和可扩展安装面。它适合作为机器人本体方案的早期数字样机，用于沟通总体布局、检查运动包络、评估负载位置，并为后续详细结构设计、零部件拆分和动力学验证提供基础。
