两自由度平面直角坐标工业机器人

这套两自由度平面机器人采用直角坐标式构型，主要面向绘图、雕刻、喷涂等需要在二维平面内完成连续轨迹运动的作业场景。与多关节串联机器人相比，平面笛卡尔坐标机构的运动关系更直观，X、Y两个方向的位移可直接对应工作台面坐标，轨迹规划、插补控制和末端定位都更容易建立清晰的工程边界，因此在小型教学平台、轻型加工设备和自动化实验装置中具有较高的实用价值。

从实际用途看，该机构可作为绘图仪的运动主体，带动笔具在纸面或板材表面完成线条描绘；也可换装雕刻头，在泡沫、亚克力、木板等轻质材料上进行浅雕、刻线和轮廓加工；在喷涂应用中，末端执行器可替换为喷枪或涂布模块，通过匀速平面扫描实现规则区域覆盖。由于机构只承担平面内两个直线方向的运动，末端工具的高度、姿态和压合动作通常由独立的Z向升降或工具夹具完成，这样可以把主运动机构的负载和控制复杂度控制在较低水平。

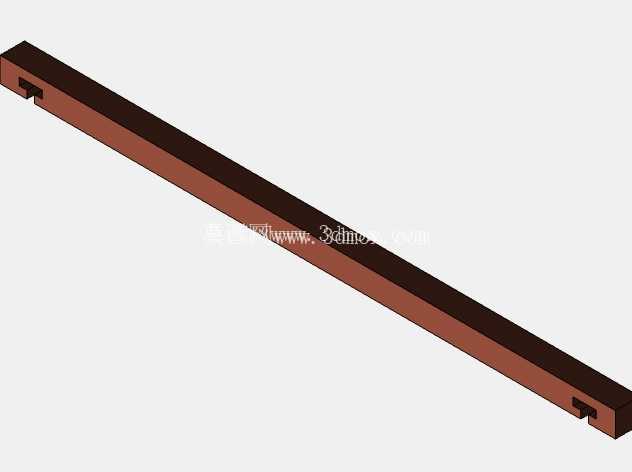

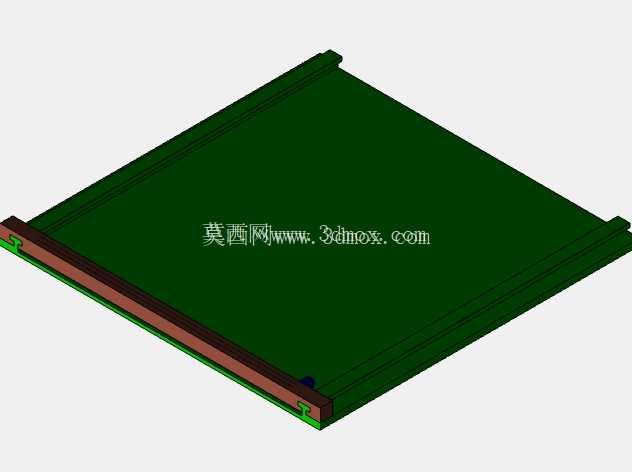

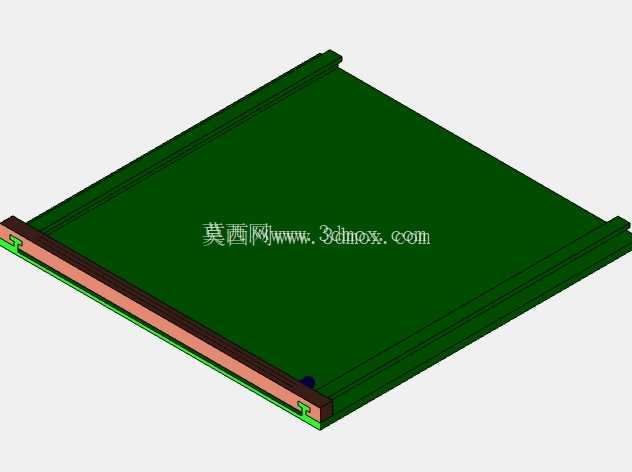

结构设计上，模型围绕两根正交布置的直线运动轴展开。其中一根轴承担横向移动，另一根轴承担纵向移动，末端执行器安装在运动交汇的滑台上。两根轴的运动相互解耦，某一方向的加减速不会像关节臂那样通过连杆角度变化引入复杂耦合误差，便于在调试阶段分别检查导轨平行度、同步带张紧、丝杠间隙或滑块阻力。对于教学和概念验证用途，这种布置还能让设计者快速观察速度、加速度、行程与机构刚性的关系。

建模时需要重点处理运动部件的装配关系。横梁、滑台、导轨、连接件和末端安装板之间应保留符合实际装配的配合关系，运动轴方向要与整机坐标一致，避免后续导入运动仿真或控制程序时出现坐标方向混乱。直线导向件的安装面应具备足够的平面度要求，跨距较长的横梁还要考虑自重和末端负载引起的挠度。若横梁刚性不足，高速启停时会产生明显振动，绘图线条可能出现抖动，雕刻表面也会留下波纹，因此在轻量化与刚性之间需要根据目标负载进行取舍。

外形尺寸和安装边界主要由有效作业幅面决定。设计初期应先确定工作台面的加工范围，再反推X、Y轴的有效行程、导轨长度和极限位置。滑台运动到两端时，不仅要预留机械限位和缓冲空间，还要检查电缆、气管、工具管线以及末端夹具是否会与机架干涉。对于喷涂或雕刻工况，机身周围还需留出废料、漆雾、吸尘管路和维护操作空间，不能只按静止模型的外轮廓估算占地。

该概念模型在三维软件中完成主体结构后，可进一步转入物理仿真环境，对两轴协同运动进行验证。仿真关注点不应只停留在动作是否能够运行，还应观察加减速曲线对横梁惯性载荷的影响、滑台在不同位置时的支撑刚度变化，以及末端工具沿矩形、圆形或自由曲线运动时的跟踪偏差。若用于绘图，轨迹连续性和低速平稳性较关键；若用于雕刻，进给方向变化处的冲击和反向间隙更值得关注；若用于喷涂，则应保证扫描速度均匀，并在路径边缘设置合理的启停过渡区。

在工程细化阶段，驱动形式可根据精度和成本选择。丝杠传动适合较高定位精度和较小进给阻力的场景，同步带传动更适合高速、长行程和轻载工况，齿轮齿条则便于扩展行程，但需要更重视啮合间隙和润滑维护。无论采用哪种方式，二维平面机器人的核心优势都在于结构清晰、维护方便、控制逻辑简单，适合作为专用轻型设备的基础运动平台。
