三自由度RRP工业机器人结构概念设计

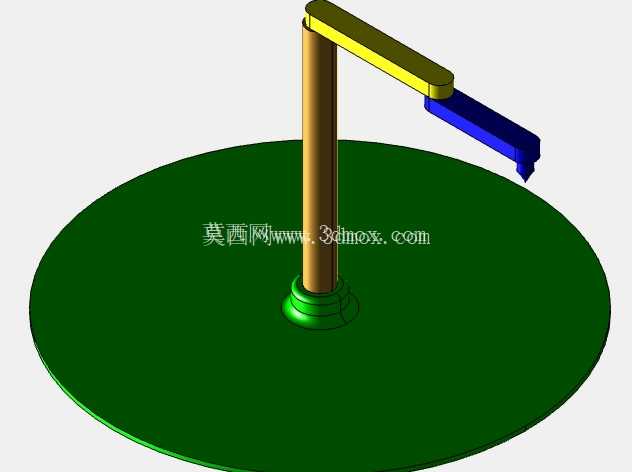

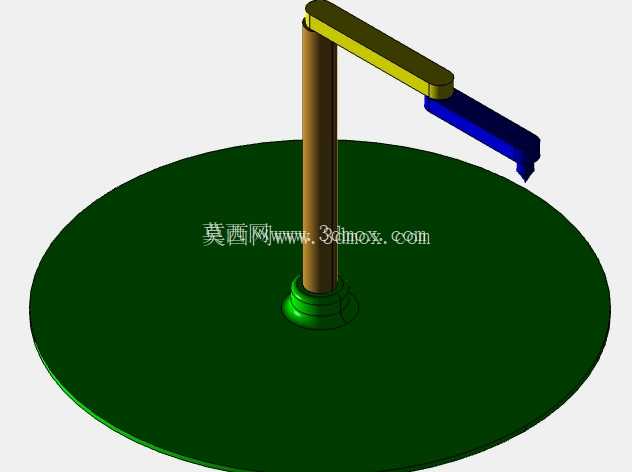

这套RRP构型三自由度工业机器人概念方案，面向小型工位内的平面定位加竖直进给作业需求展开，整体构型采用两个回转关节串联一个移动关节的布局形式，前两个R关节负责末端在水平工作平面内的极坐标定位，末端P关节承担竖直方向的直线进给动作，结构逻辑清晰，运动解算难度低，非常适合教学演示、轻量加工工位以及自动化上下料场景的前期方案验证。

从实际工位适配角度来看，这类构型的机器人常见于小型铣削加工单元、3D打印增材制造工位、工件取放流转台以及桌面级自动化实验平台。两个水平回转关节协同动作时，末端执行器可以覆盖以基座为中心的扇形乃至整圆工作区域，相比直角坐标机械手，它的占地面积更小，臂体可以绕基座折叠收拢，在多台设备密集排布的车间里能够留出更充裕的人员通道与维护空间；相比多关节六轴机械臂，它的自由度配置完全针对平面作业场景，没有冗余轴带来的成本与控制复杂度提升，负载全部集中在竖直移动轴上，关节受力条件更简单，选型计算环节可以大幅缩短周期。

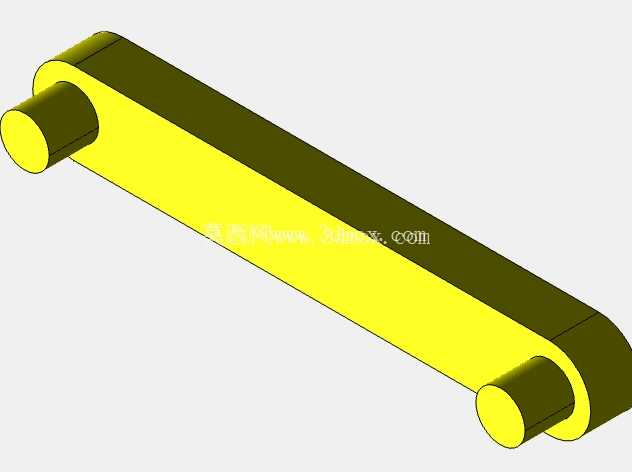

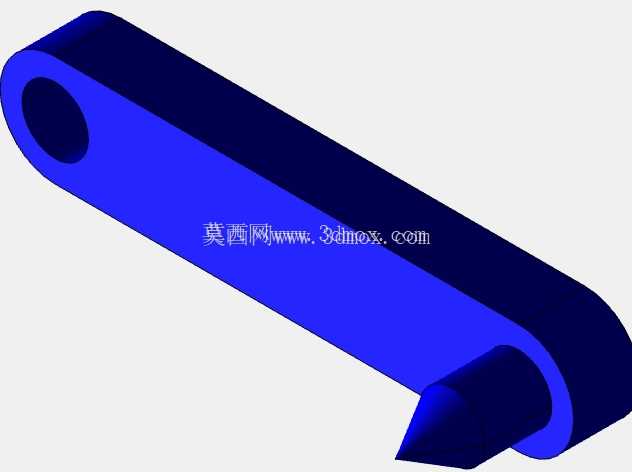

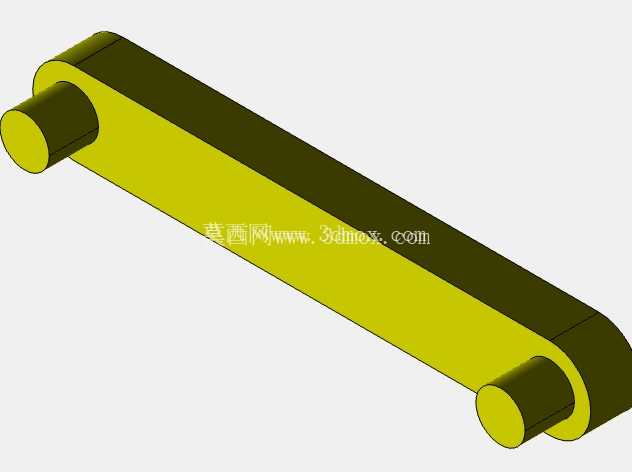

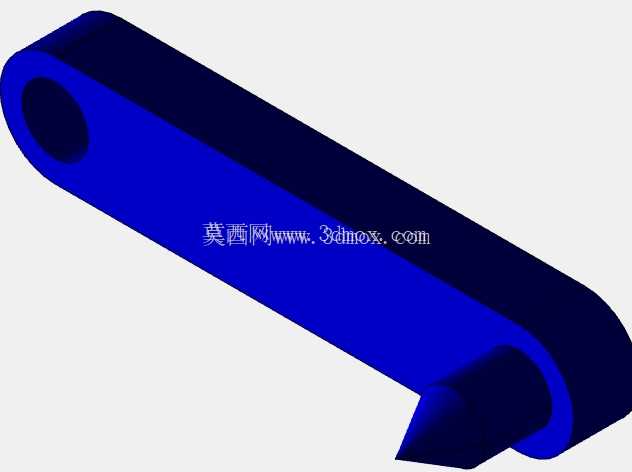

设计过程中首先从作业边界反推臂段长度：先明确工位需要覆盖的最大作业半径与最小收拢半径，大臂长度决定远端可达范围，小臂长度决定近基座区域的避让能力，两段臂长的比例需要结合作业区域内的障碍物分布调整，避免大臂转动时与周边料架、机床防护门发生干涉。基座回转关节承担整机的水平转向载荷，轴承选型需要同时承受臂体自重、末端负载以及运动过程中的倾覆力矩，关节驱动端预留谐波减速器或者行星减速器的安装空间，连接法兰按照标准伺服电机接口尺寸绘制，方便后续直接选型替换。第二个回转关节布置在大臂与小臂的衔接处，该关节的走线空间需要在臂体内部预留贯通通道，将动力线缆、信号线缆以及末端执行器的气路管路全部从臂内走线，避免外漏管线在关节往复转动过程中出现拉扯、缠绕磨损。

末端的移动关节采用直线导轨配合传动组件的布局，进给方向严格垂直于两个回转关节构成的水平工作平面，在铣削应用场景下，该轴直接传递切削进给力，导轨滑块的预紧等级需要按照切削载荷选取，传动形式可选滚珠丝杠或者同步带，前者进给刚性更强适合轻铣工序，后者运动速度更快适合取放类快速往复动作。末端法兰预留标准工具快换接口，可以加装铣削主轴、夹爪、吸盘或者3D打印挤出头，切换不同工艺时不需要改动臂体主体结构。

外形与安装边界方面，基座底部设计圆形安装法兰，法兰面均匀布置安装孔位，可以直接固定在钢结构工作台或者地面预埋铁板上，安装面的平面度公差在建模时就标注明确，避免装配后臂体回转出现平面跳动。臂体整体采用轻量化的结构形态，在保证刚性的前提下对臂段做减重空腔设计，降低转动惯量对关节驱动的负载要求。整机收拢状态下臂体可以回转折叠至基座侧方，大幅缩小闲置时的占用空间，展开后最大作业高度由移动关节的行程决定，行程范围在建模时按照常见桌面加工工序的进给深度设置，同时预留上下两端的机械限位安装位置，避免软件控制失效时末端冲出行程造成设备碰撞。

整套模型完整保留了各关节的装配配合关系、运动副约束位置，在物理仿真环境中可以直接定义各关节的运动参数，验证工作空间覆盖范围、关节极限位置动作以及典型作业路径的运动轨迹，既可以作为自动化工位方案的布局验证载体，也能够为后续详细工程图纸绘制、零部件加工选型提供完整的结构参考。
