两自由度后轮驱动作工业机器人概念结构

这套两自由度RR后轮驱动机器人结构，面向绘图、雕刻、喷涂等平面作业场景展开概念验证。整机采用回转关节串联布局，两个转动自由度即可覆盖末端执行器在作业平面内的大范围位姿调整，结构简洁、运动链短，适合轻载高速的重复性工序。

从实际产线用途看，该类机构可搭载绘图笔、雕刻主轴或喷涂枪，在板材、工件表面完成轨迹跟踪作业。绘图场景下，末端沿规划曲线连续走笔，关节协同保证笔尖恒速贴合；雕刻工况中，末端加装高速主轴，对非金属或软金属板材进行二维轮廓铣削；喷涂应用时，喷枪随关节摆幅覆盖工件表面，通过轨迹间距控制膜厚均匀性。后轮驱动的布置将驱动单元集中在机座后侧，既降低运动臂杆的惯量，又让前端执行端保持较轻的负载状态。

设计思路上，模型先围绕工作空间反推杆长与关节转角范围。RR机构的末端可达区域为两杆回转形成的环形包络面，概念阶段优先保证作业台面内无明显空洞与奇异位形密集区。大臂与小臂的长度比例经过权衡：杆长过大将降低末端定位刚度，过小则压缩有效作业幅面；最终选取的比例让常用作业区落在关节转角中段，避开极限位置处速度传递恶化的问题。驱动件后置后，动力通过关节轴传递至臂杆，机座部分承担主要配重，整机重心靠近安装基面，有利于减小倾覆力矩。

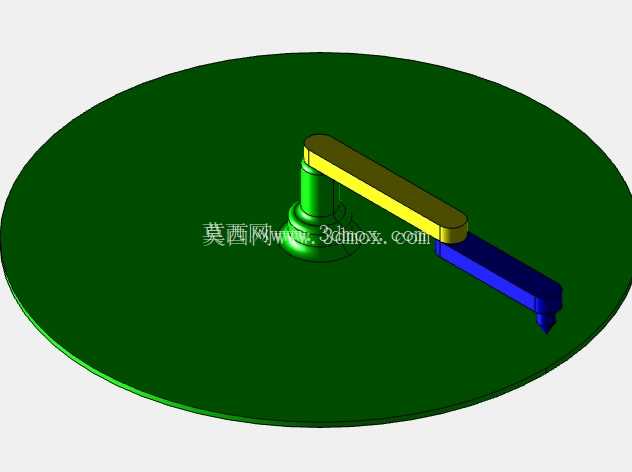

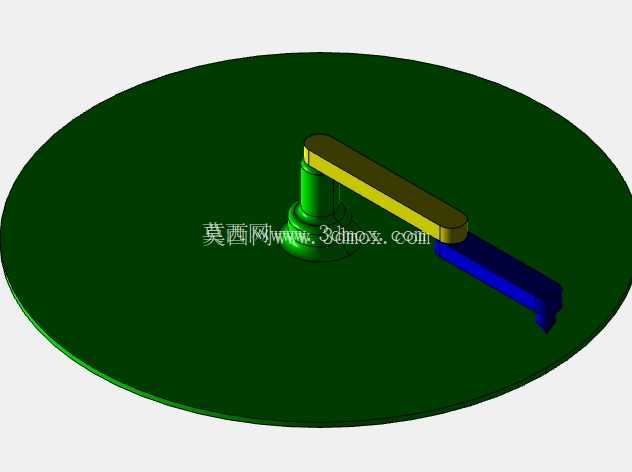

外形与安装边界方面，机座采用近似圆盘式支撑轮廓，底部提供较宽的支承跨度，便于通过螺栓固定在工作台或机架上。臂杆沿水平平面展开，竖直方向占用高度较小，适合在台面式设备、轻型工作站或教学实验平台中布置。关节处预留了驱动元件、减速器与检测元件的安装空间，概念模型中各配合面、轴肩和连接孔位均按装配关系表达，后续详细设计时可在此基础上补充电机选型、轴承配置和线缆走线。

运动特性上，两转动关节的耦合使末端坐标与关节角呈非线性关系，轨迹规划需要通过逆运动学解算将笛卡尔路径转换为关节转角序列。物理仿真环节重点关注关节启动、匀速段和换向时的力矩变化，尤其是后轮驱动布置下，机座反扭与臂杆惯性对定位精度的影响。对于雕刻这类存在切削扰动的工况，结构刚性比单纯追求工作半径更关键，因此臂杆截面在轻量化的同时保留足够抗弯刚度，关节支撑处采用双侧约束思路，减少悬臂带来的附加变形。

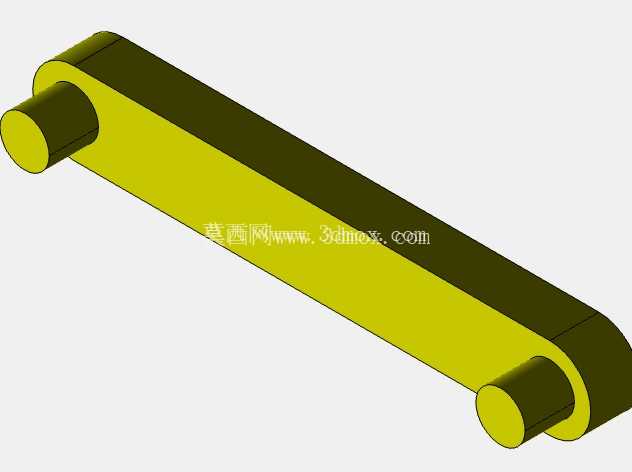

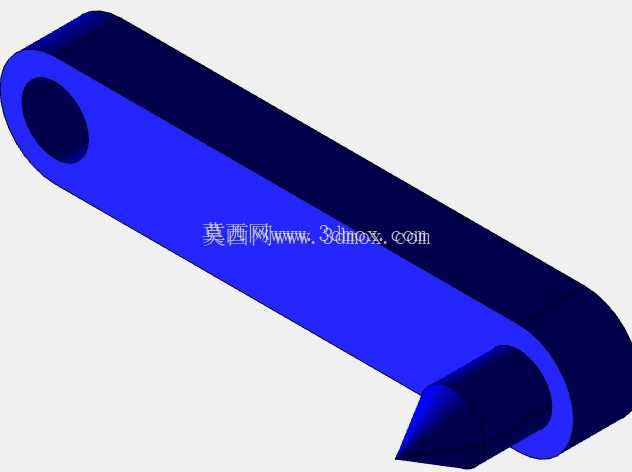

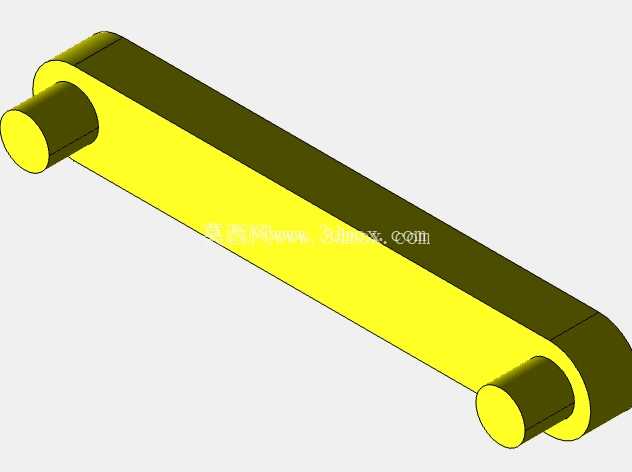

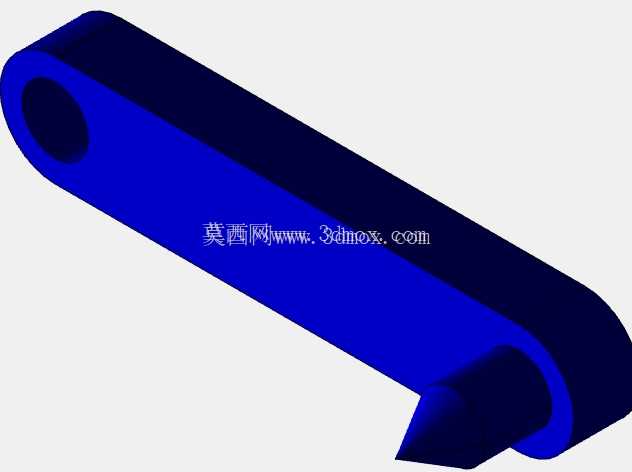

装配层面，模型按机座、大臂、小臂、末端接口等模块组织，各转动副轴线保持平行，形成典型平面RR运动链。末端执行器接口采用可替换思路，便于在笔夹、主轴夹具和喷枪支架之间切换。维护时，关节驱动区与作业执行区分区明确，靠近机座的部件可直接检修，臂杆上的管线则沿杆体布置，避免大角度回转时拉扯干涉。

在自动化产线集成中，这种机器人并不追求多自由度复杂空间姿态，而是以简单可靠的平面运动完成特定工艺。它适合与输送工位、板材定位夹具配合使用：工件到位后，机器人按预设路径执行绘图、雕刻或喷涂，完成后退回安全等待位。由于自由度少，控制逻辑、示教操作和故障排查都相对直接，对教学验证、小型加工单元和轻量工艺开发具有较强的参考价值。模型同时保留了概念设计阶段的结构表达与运动仿真基础，可进一步用于杆长优化、驱动扭矩校核、末端精度分配以及工作空间边界确认。
