RPP构型直角坐标工业机器人概念设计

在自动化产线规划阶段，直角坐标机器人常被用于工位之间的刚性搬运、点位取放以及轻载工艺执行。RPP构型由一个转动副与两个移动副组成，运动关系清晰，适合在有限平面内完成姿态调整和直线进给。相比多关节机器人，它对控制系统、轨迹规划和现场调试的要求更低，结构边界也更容易被纳入设备布局。

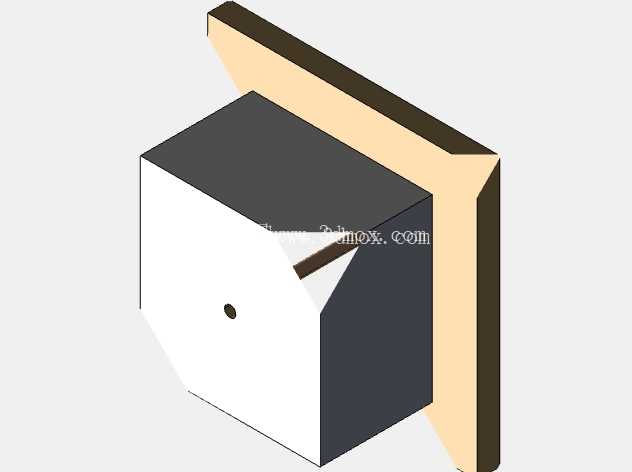

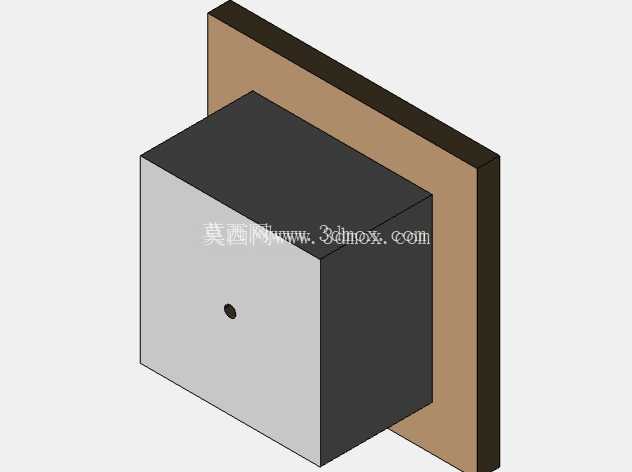

该概念方案以立式安装板作为承载基准，前部布置箱式移动机体。安装板可直接固定在设备机架、墙面支架或工位旁的立柱上，后侧需要预留紧固件操作空间，前侧则保留滑台伸出与维护空间。箱体正面设置定位孔，可用于末端执行器、检测元件或工装连接板的安装；箱体内部可容纳驱动件、导向件、限位件和线缆走向，外部轮廓保持规整，便于在三维布局中做干涉检查。

从用途看，这类机构可服务于铣削辅助进给、3D打印喷头移动、物料取放、点胶、涂覆以及简单检测工位。转动副负责末端方向切换，两个移动副分别承担横向和纵向位置变化。对于节拍稳定、路径以直线段为主的场景，RPP构型能够减少复杂姿态补偿；对于需要在平面内多点停靠的工序，也便于按坐标表进行点位管理。

设计思路上，模型先确立安装基准面，再围绕移动箱体建立运动骨架。背部板件不仅是外观件，更是承受倾覆力矩的支撑结构，因此在实际工程化时需要关注板厚、加强筋、连接孔间距以及与机架的接触刚度。箱体与背板之间的移动方向应保证导轨平行度，避免单侧受力造成卡滞。第二个移动方向若用于末端执行器伸缩，则需控制伸出长度与负载偏心，防止末端在高速启停时产生明显振动。

外形尺寸方面，概念模型采用紧凑方块式布局，适合在小工位内进行原理验证。背板高度和宽度决定整机安装占用面，箱体深度则影响前方安全距离。进行产线布置时，应在箱体左右极限位置之外保留传感器和缓冲件空间，在移动方向两端设置硬限位与软限位；正面安装孔周围要留出扳手操作位置，底部和侧方不应与输送带、夹具、防护门发生运动干涉。

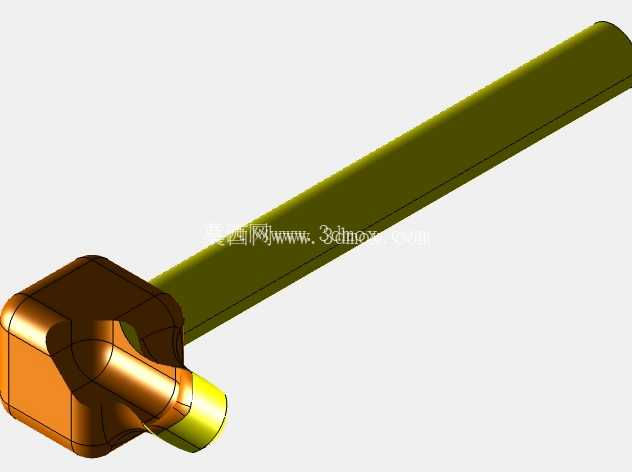

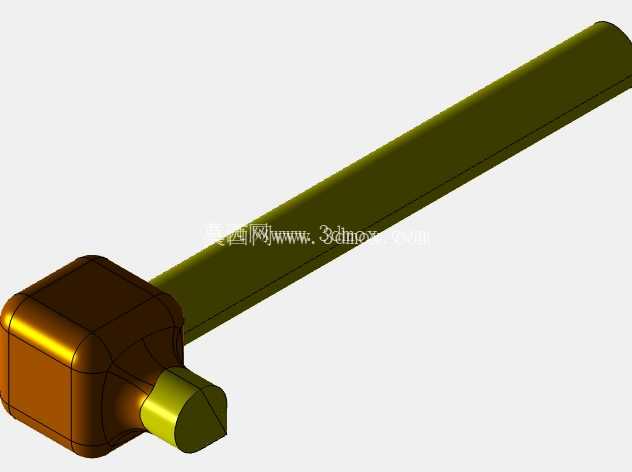

结构细化时，转动关节可采用伺服驱动或步进驱动配合减速机构，两个直线运动可根据精度需求选择导轨滑块、同步带、丝杠或齿轮齿条。轻载高速取放可优先考虑轻量化箱体和同步带传动；铣削、打印等对进给平稳性要求较高的场景，则更适合丝杠导向方案，并对背板支撑刚度提出更高要求。线缆应沿固定侧到运动侧布置拖链，弯曲半径不能过小，转折处避免与运动部件摩擦。

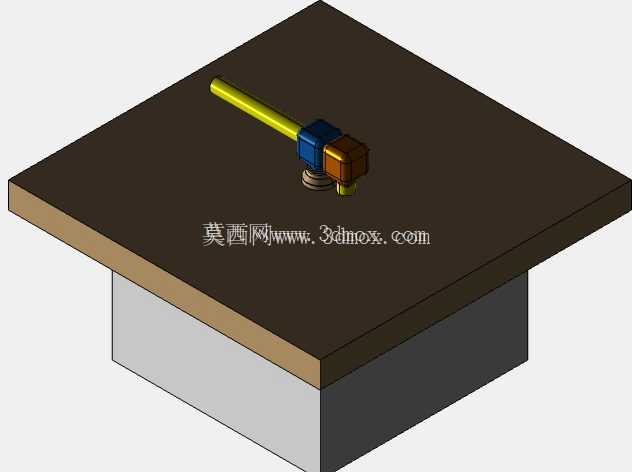

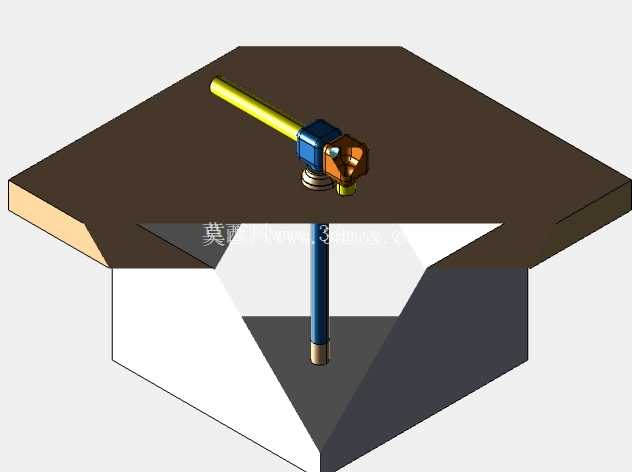

在三维建模过程中，该方案可作为运动学验证和机构沟通的基础：通过装配约束检查转动副中心、移动副方向和末端安装面的关系；通过剖面布置判断电机、导轨、滑块和限位开关是否具备安装空间；通过简化体导入产线总装，评估机器人与工件、夹具、防护栏之间的最小间隙。

实际选型时不能只看行程，还需要结合末端负载、运动速度、重复定位精度、安装姿态和维护频率。若末端工具重量较大，箱体悬臂会把力矩传递到背板和导轨，需加大导向件规格或增加辅助支撑。若设备用于粉尘、油雾环境，还应在导轨和丝杠外侧增加防护，并在箱体接缝处考虑防尘结构。

整体而言，该RPP工业机器人概念模型突出了直角坐标机构的基础形态：以背板建立安装边界，以箱体集成运动单元，以正面孔位扩展末端工具。它适合作为自动化工作站方案设计、机构教学演示、运动仿真搭建和后续详细设计的起点，工程人员可在此基础上补充驱动选型、刚度校核、线缆布局和安全防护，使概念结构转化为可制造、可调试的专用机器人设备。
