带内置编码器制动器400W伺服电机结构

　　这款400W功率等级的伺服驱动部件，目前在中小负载自动化产线、数控进给轴、桌面级加工设备、精密定位模组中应用极广，区别于普通步进驱动单元，其内置的编码器组件可实时反馈转子位置与转速信号，搭配集成式制动器，能在设备断电、急停触发时快速锁止输出轴，避免垂直安装工况下的负载滑落、位置偏移问题，保障设备运行与工位操作的安全性。从结构设计逻辑来看，建模过程优先还原了实际产品的安装适配边界，输出轴采用标准键连接结构，轴伸长度、轴径尺寸、法兰安装孔的孔距与沉孔深度均匹配通用伺服安装规范，可直接适配市面上主流的行星减速机、同步带轮、联轴器等传动连接件，无需额外做安装位的适配修改，能大幅缩短设备选型阶段的结构校核周期。

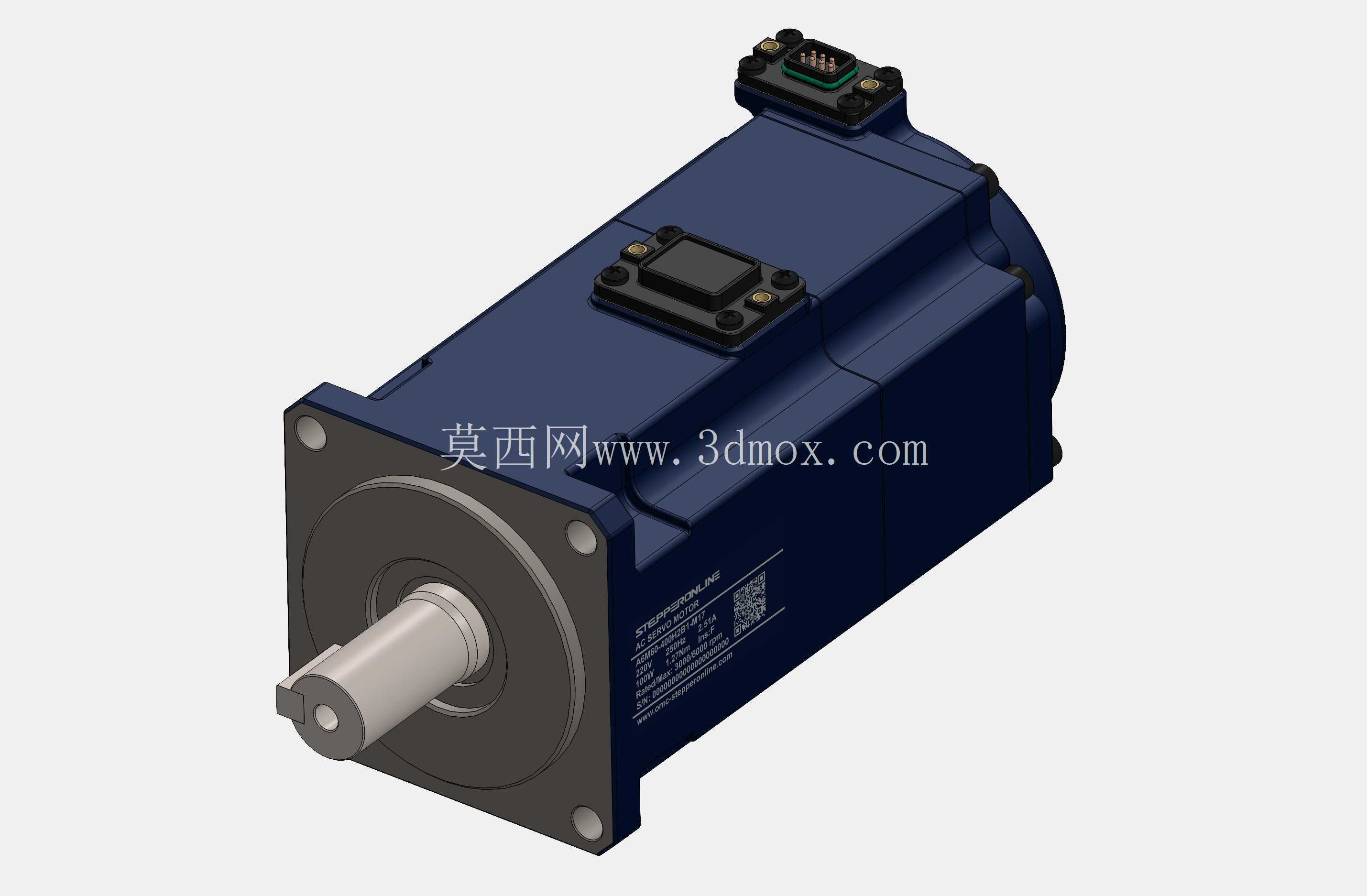

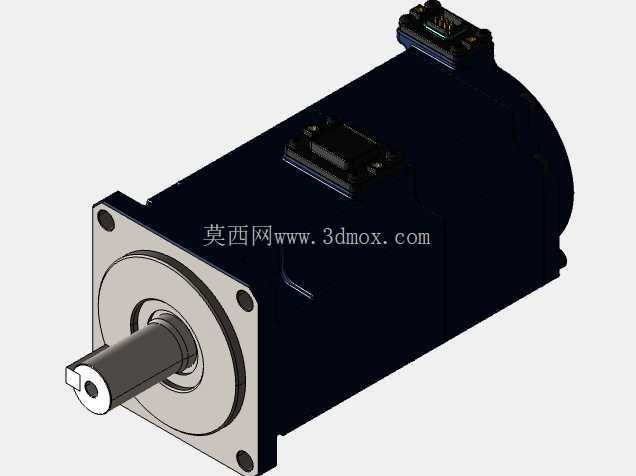

　　机身主体采用方形壳体设计，区别于传统圆形伺服电机的结构，方形壳体的安装平面更便于在紧凑设备空间内做贴装固定，壳体表面的散热筋结构沿轴向排布，可在设备连续运行时通过空气对流带走绕组产生的热量，避免长时间高负载运行下的过热降额问题。机身上预留的两个电气接插件分别对应动力供电与编码器信号传输，接插件的安装位做了凸台防护设计，可避免现场布线时线缆弯折过度导致的接触不良，同时接插件的引脚定义匹配通用伺服驱动器的接线规范，无需额外定制转接线缆。输出端的端盖采用定位止口设计，安装时可通过止口与设备安装板的定位孔配合，保证输出轴与传动部件的同轴度，减少高速运行时的径向跳动，延长轴承与传动件的使用寿命。

　　内置的制动器采用失电制动结构，正常供电时制动盘与摩擦片分离，输出轴可自由转动，一旦供电中断，弹簧结构会推动摩擦片压紧制动盘，瞬间锁止输出轴，在垂直布置的Z轴传动场景中，该结构可避免断电后主轴下滑撞坏工件或夹具。编码器部分采用高分辨率磁感应结构，安装于电机尾端，与转子同轴连接，可实时采集转子的转角位置，将信号反馈给驱动器形成闭环控制，实现转速、转矩、位置的精准调节，在精密点胶、零件检测、数控雕刻等需要高精度定位的工位中，可保证重复定位精度满足工艺要求。

　　建模过程中对内部的绕组、转子、轴承等结构做了简化处理，但所有外部安装尺寸、接插件位置、制动器与编码器的外置结构均按实物1:1还原，可直接用于设备整体装配的干涉检查、布线空间预留、安装支架设计等工作，结构工程师在做设备布局时，可直接调用该模型核对安装空间，避免后期加工装配时出现尺寸不匹配、空间干涉等问题。在实际选型应用中，该功率等级的伺服电机常搭配100W-750W功率段的伺服驱动器使用，适配220V交流供电场景，额定转速通常在3000转每分，可满足大部分中小负载的精密传动需求，在3C电子组装设备、小型数控铣床、自动送料机构、包装机械的牵引工位中都能见到同结构产品的应用。
