在数控进给、小型自动化工作站、精密定位平台这类对转速控制精度、位置锁定能力有明确要求的传动场景里,小功率伺服电机的选型适配一直是结构设计阶段绕不开的环节。这次建模的100W功率等级伺服单元,集成了增量式编码器与失电制动器,核心是覆盖需要断电位置保持、低速大扭矩输出的轻载伺服工况,比如桌面型数控铣床的进给轴、小型机械手的关节驱动、视觉检测平台的位移模组驱动,这类场景既需要电机在运行时能精准反馈转子位置,配合驱动器实现闭环转速、位置控制,也要求设备断电后输出轴能保持锁止,避免垂直轴负载下滑、工位偏移引发的工件报废或者安全隐患。

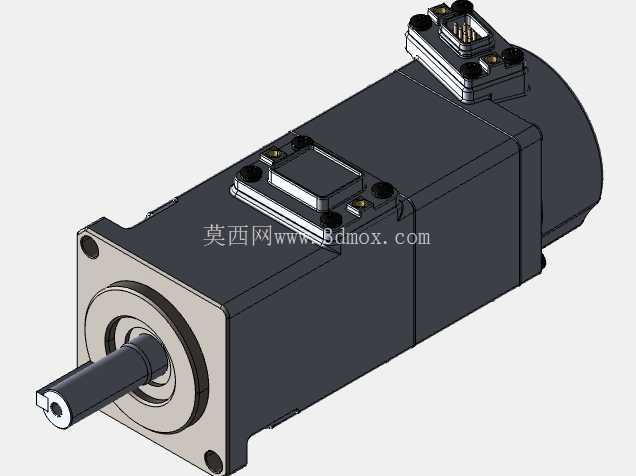

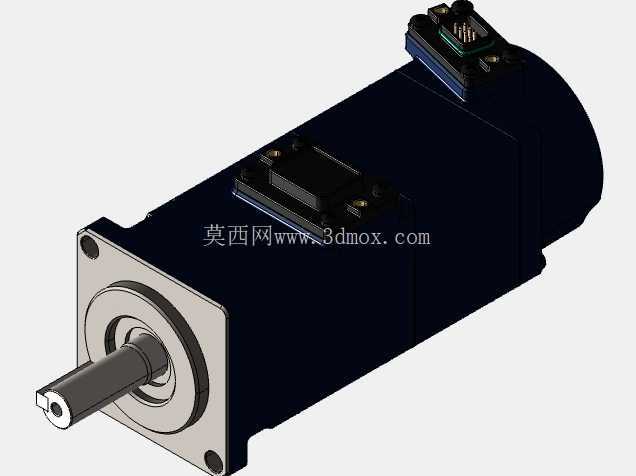

建模过程中首先梳理了实际安装的边界约束:输出轴采用标准光轴配合键槽的连接形式,轴伸长度、轴径公差按照通用小功率伺服的安装规范设定,保证能直接适配市面上常规的联轴器、行星减速机输入端,不需要额外做转接结构设计。电机本体的安装法兰采用方形端面设计,四个安装孔的孔位间距、沉孔深度完全匹配行业通用安装尺寸,不管是直接固定在设备安装立板上,还是搭配法兰盘转接减速机,都能保证同轴度公差控制在允许范围内,避免安装偏心引发的轴系振动、轴承磨损加快问题。
本体结构上,后端的编码器舱做了独立的密封结构设计,编码器接插件采用侧出式布局,接插件的针脚定义匹配通用伺服驱动器的编码器接口,布线时可以顺着电机壳体侧面走线,不会和后端的制动器结构产生干涉。制动器部分集成在编码器与电机定子壳体之间,属于失电制动结构,通电时制动盘吸合解除锁止,电机可以正常运转,断电时弹簧推动制动片压紧摩擦盘,直接锁止转子轴,保持力矩匹配100W电机的额定输出扭矩,能满足垂直轴负载的静态保持需求,不会出现负载下滑位移。
壳体表面的散热筋结构按照实际散热需求做了等距排布,因为100W功率等级的伺服电机在额定负载下的发热量不大,自然散热即可满足连续运行要求,不需要额外加装散热风扇,壳体的棱角处做了工艺倒角,既符合实际压铸壳体的生产工艺要求,也能避免安装布线时棱角划伤线缆绝缘层。电机的动力接插件布置在壳体顶部,和编码器接插件分置两个不同的安装面,强电动力线与弱电编码器线分开走线,能减少动力线对编码器反馈信号的电磁干扰,实际布线时也方便区分线缆,减少接线错误的概率。

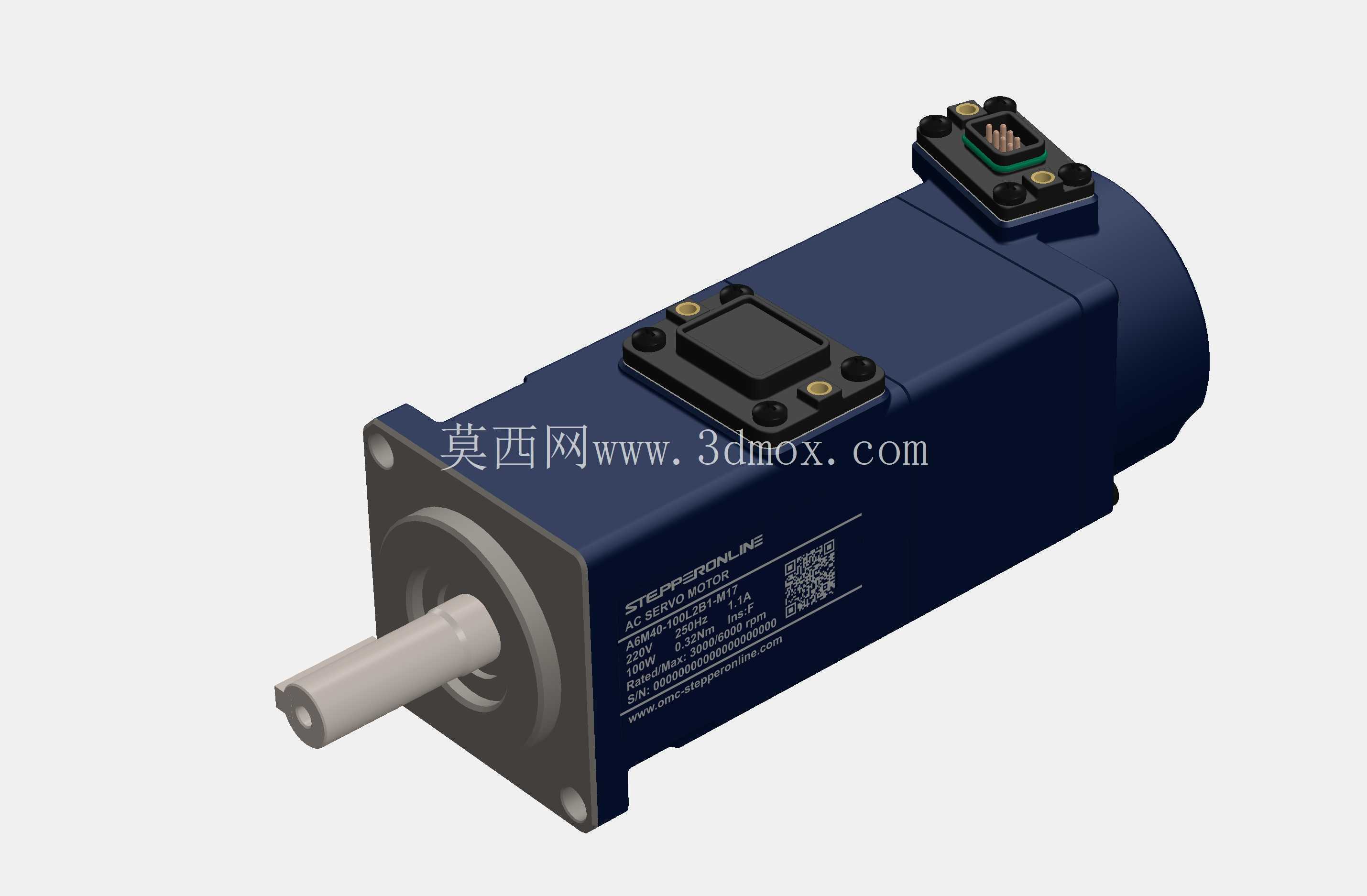

建模时特意还原了壳体上的标识区域、二维码铭牌位的细节,这些细节虽然不影响结构装配,但在做设备整体装配仿真、产线三维可视化展示的时候,能让模型的真实度更高,不会因为细节缺失显得失真。另外在做内部结构的层级划分时,把定子组件、转子组件、编码器码盘、制动摩擦片、轴承、输出轴都做了独立的零件层级,后续如果需要做电机的拆解动画、装配工艺演示,不需要重新拆分模型,可以直接调用各个独立零件做运动仿真,比如模拟制动过程中摩擦片的动作、编码器码盘随转子转动的状态,都能直接通过装配约束实现。
从安装适配的角度来说,这个模型的所有外部尺寸都和市面同规格100W带制动带编码器的伺服电机保持一致,在做设备方案设计阶段,可以直接把这个模型导入装配体中做干涉检查,不用等拿到实物样品再核对安装空间,能提前排查出线缆弯折半径不足、电机尾部和设备护板干涉、轴伸长度和联轴器不匹配这类常见的设计问题,减少方案修改的迭代次数。尤其是在做小型数控设备的布局设计时,电机的安装位置直接影响进给轴的行程范围,精准的外形模型能帮助设计人员更合理地规划设备内部空间,在保证结构强度的前提下压缩设备整体体积。
- 全部评论(0)
- 模板大小: 32.05 MB
- 售价:5金币
- 下载次数: 147
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 伺服电机
