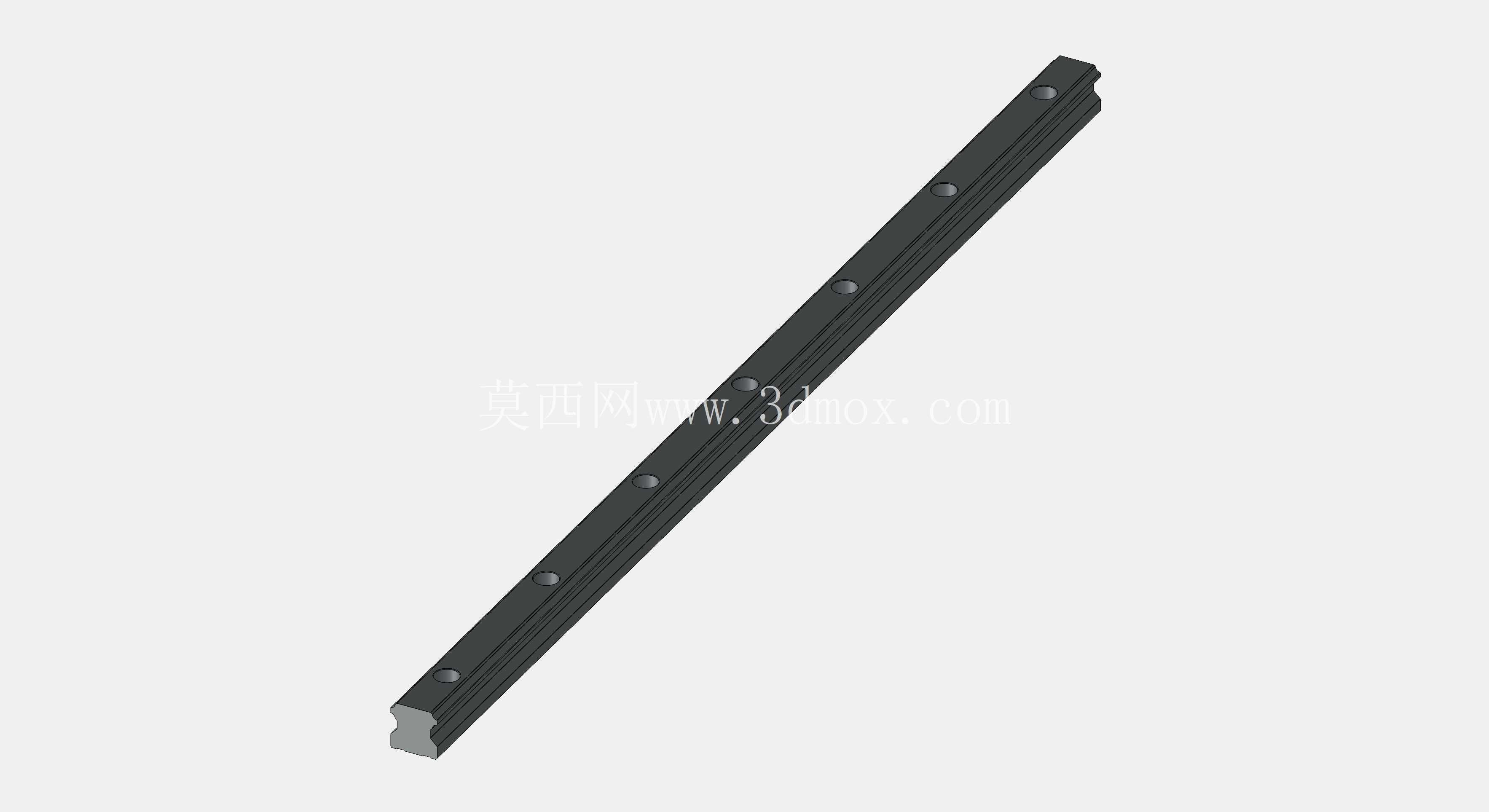

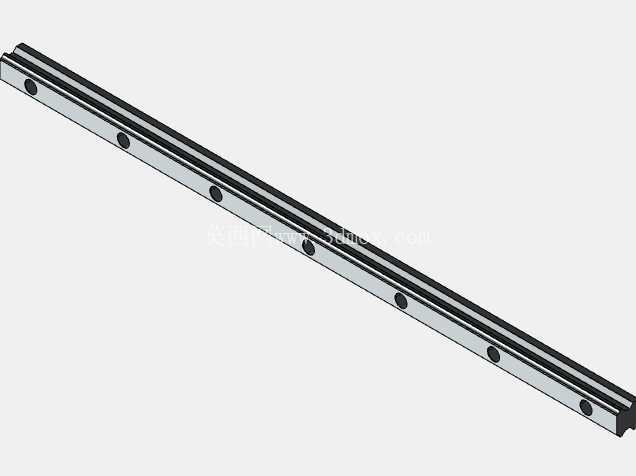

HGR15R标准直线导轨三维结构设计

　　在自动化生产线、数控加工设备、精密检测仪器这类需要高精度直线往复运动的场景里，直线导轨是核心的导向承载部件，HGR15R作为市面上流通量极大的通用款线性导轨，广泛适配各类中小型负载的直线运动机构，从电商平台流通的非标自动化设备到常规数控改造项目都能见到它的身影。这款导轨的设计完全对标市面主流同型号产品的安装尺寸，核心的宽度、高度、安装孔孔径这些直接影响装配互换性的参数都严格按照通用标准设定，能直接替换同规格的现有导轨，不需要对安装基座做二次修改，大幅降低设备维护、改造的适配成本。

　　从结构设计逻辑来看，这款导轨的安装孔排布经过了严谨的工程计算，常规400mm长度的基准款型之外，参数化配置覆盖了150mm到2000mm的常用长度区间，每50mm为一个长度增量档位，能适配不同行程需求的设备设计。安装孔的孔间距统一采用60mm的通用标准，孔位分布在保证导轨与安装基座连接刚性的前提下，尽可能在有效长度内排布更多安装点位，同时导轨两端的端部孔与导轨端面的距离严格控制在两倍孔径以上，避免端部安装时出现基座螺纹孔开裂、导轨端部应力集中断裂的问题，这也是实际装配中很容易被忽略的细节——很多新手设计导轨安装孔时只看孔间距，忽略端部边距，实际打螺丝时很容易因为边距不足导致基座铝件开裂，或者导轨端部受力变形影响滑块运行顺畅度。

　　从外形与安装边界来看，这款导轨的截面尺寸完全遵循HGR15系列的通用规范，导轨底部的安装基准面、侧面的导向定位面的形位公差都按照常规工业级精度设定，建模时还原了导轨滚道的弧形截面结构，能直观匹配对应型号滑块的钢球接触路径，在做设备整体装配干涉检查时，可以直接导入装配体验证滑块全行程运动的边界范围，避免设计时出现导轨与周边管线、拖链、工装夹具的运动干涉。在实际设备选型中，这类15规格的直线导轨通常适配单滑块10kg以内的运动负载，常用于3D打印机的运动轴、小型点胶机的平移机构、电子元件插件设备的送料轨道、非标检测设备的探针移动平台等场景，相比更大规格的导轨，它的整体安装高度更低，运动阻力更小，适合对安装空间有严格限制、负载不大但需要平稳直线运动的场合。建模过程中重点还原了导轨的安装孔沉头结构、端部的倒角细节、滚道的曲面轮廓，这些细节在做装配仿真时能真实反映实际装配的状态，比如沉头孔的深度是否能容纳内六角螺丝的头部，避免螺丝头突出导轨上表面影响滑块滑动；导轨端部的倒角是否能顺利装入滑块的密封端盖，不会刮损密封件导致润滑脂泄漏。很多新手在自行绘制导轨模型时经常忽略这些细节，要么把安装孔画成直孔，要么省略滚道结构，导致导出的工程图无法直接用于生产，或者装配时出现干涉问题。

　　这款导轨的模型在结构还原上兼顾了选型参考与装配验证的需求，既可以作为设备方案设计阶段的选型占位模型，也能用于运动仿真阶段的行程校核，参数化的长度配置也能让设计者快速调整导轨长度，不需要每次重新绘制孔位排布，大幅提升三维设计的效率。在实际工程应用中，直线导轨的安装基准面平面度直接影响最终的运行精度，这款模型的基准面、定位面都按照实际产品的装配基准做了明确的结构区分，导入装配体后可以直接通过配合关系锁定安装位置，快速完成传动机构的整体布局。
