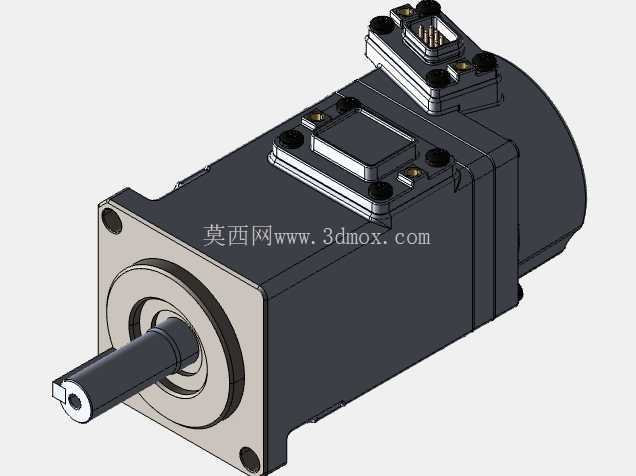

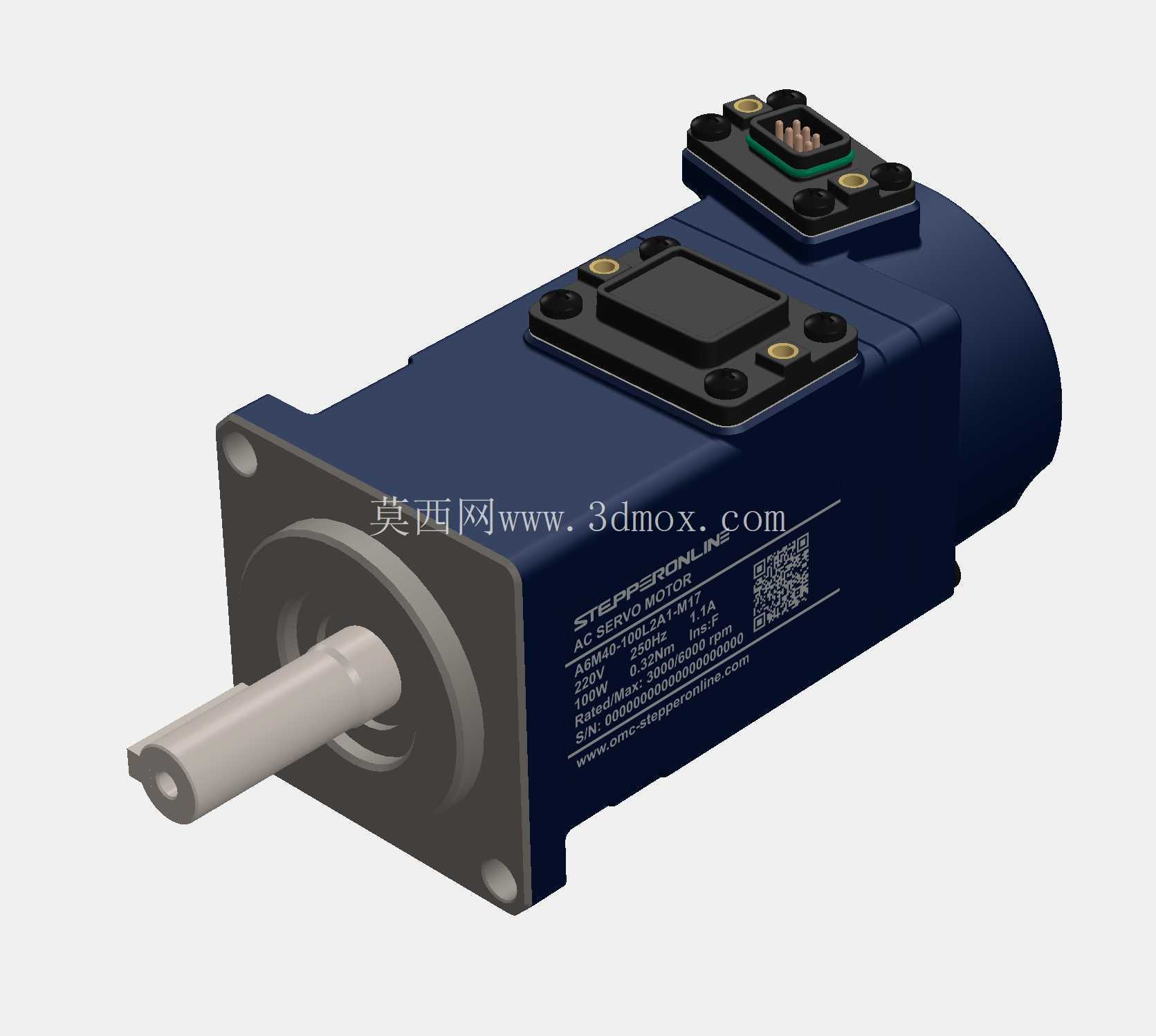

带内置编码器100W伺服电机结构设计

项目分类:伺服电机 发布时间:2026-01-20 ID:1123930
  • 带内置编码器100W伺服电机结构设计
  • 带内置编码器100W伺服电机结构设计
  • 带内置编码器100W伺服电机结构设计
  • 带内置编码器100W伺服电机结构设计

这款100W功率等级的伺服驱动单元,核心适配小负载高精度点位控制、连续轨迹运动的工业场景,常见于桌面级数控设备进给轴、小型自动化装配工位的执行端、3C产品检测工装的位移驱动、FRC赛事类小型竞技机器人的关节动力输出,这类场景普遍对动力单元的体积占用、位置反馈精度、低速运行扭矩稳定性有较高要求,传统开环步进电机在丢步风险、高速扭矩衰减上的缺陷,很难匹配这类场景的实际使用需求。

从功能特性来看,该伺服单元集成了后置内置编码器,无需额外加装外置反馈组件即可实现转子位置、转速的实时闭环采集,省去了外置编码器安装时的同轴度调校、联轴器选配、防护结构额外设计的工作量,动力输出轴采用单出轴光轴配合平键槽的结构,可直接适配标准联轴器、同步带轮、小型齿轮的安装,输出端的轴伸长度、轴径公差按照通用小功率伺服的安装规范设计,能兼容现有多数小型传动组件的安装尺寸,无需额外做转接结构设计。机身尾部的连接器集成了动力供电、编码器信号传输的引脚,采用防呆卡扣结构,可避免现场接线时的插错问题,连接器的密封结构可适配常规工业车间的粉尘、少量溅液的使用环境,无需额外做外围防护。

设计过程中首先锚定小功率伺服的安装边界约束,参考行业通用的40机座伺服的安装孔位尺寸,机身端面的四个安装孔采用通孔设计,孔位间距、端面定位止口的尺寸与同功率段主流伺服产品保持一致,可直接替换现有设备上的同规格伺服单元,无需修改设备安装板的开孔尺寸,降低设备改型的设计工作量。机身本体采用方形切角的壳体结构,相比圆形壳体的电机,在设备内部安装时可更好地利用安装空间,相邻面的平面度控制在合理公差范围内,支持侧面贴装、端面法兰装等多种安装方式,适配不同设备的内部布局需求。编码器的安装腔体与电机定子腔体做了分隔设计,可避免电机运行时的热量直接传导至编码器核心元件,降低温漂对位置反馈精度的影响,同时也能阻挡定子装配时的润滑脂、金属碎屑进入编码器区域,提升长期运行的可靠性。

建模过程中对实际安装的干涉边界做了充分校验,输出轴的最大伸出长度、尾部连接器的插拔空间、机身侧面的散热筋凸起尺寸都做了1:1还原,设计人员在做设备整体布局时,可直接导入该模型做静态干涉检查,提前预判安装时是否会与周边的走线槽、传动组件、设备钣金件产生空间冲突,减少实际装配时的现场修配工作量。机身表面的标识区域、二维码粘贴位也按照实物做了还原,可用于生成设备的数字化维修手册,在虚拟调试环节直观呈现动力单元的外观细节,方便运维人员快速识别部件型号。接线区域的引脚排布、连接器的插拔方向都在模型中做了准确呈现,设计走线时可提前规划线缆的弯曲半径,避免出现线缆弯折过度导致的信号中断、线芯断裂问题。

在结构细节处理上,输出轴的轴肩位置做了退刀槽设计,可保证传动组件安装时能贴合轴肩定位,避免出现轴向窜动;端盖与机身的配合面做了止口定位,可保证装配时的同轴度,减少转子运行时的径向跳动;尾部的编码器盖板采用多颗螺钉紧固,密封槽位置预留了密封件的安装空间,可满足常规工业环境的防护需求。整个模型的各部件拆分逻辑与实际生产装配流程一致,定子、转子、端盖、编码器、连接器、输出轴都作为独立零件存在,设计人员可根据自身需求对局部结构做修改,比如调整输出轴长度、更改连接器出线方向、修改安装法兰结构,快速衍生出适配不同设备需求的定制化伺服结构,无需从零开始建模,大幅缩短设计周期。
