四足机器人仿生腿部执行结构设计

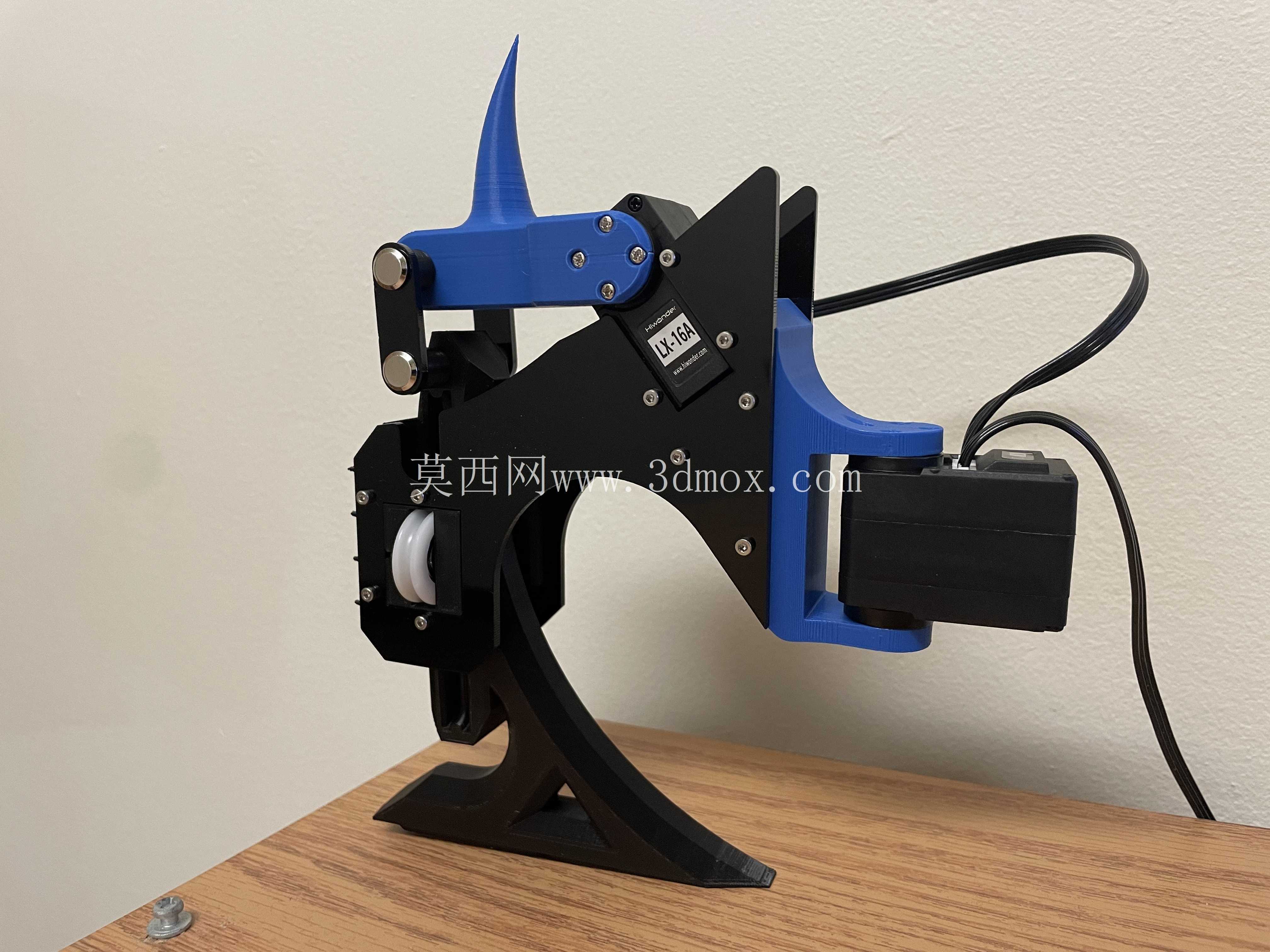

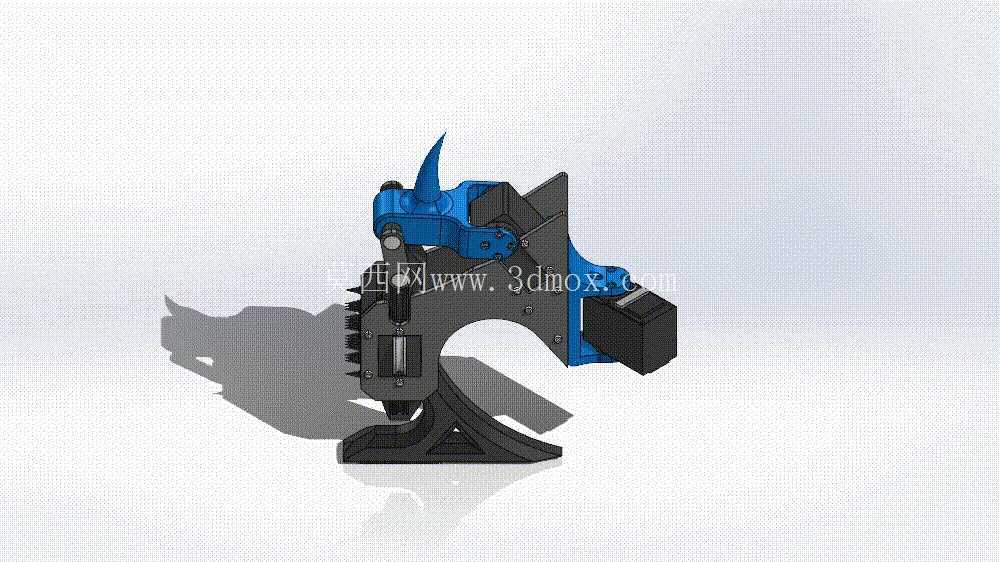

　　该腿部结构为四足行走机器人的单腿执行终端，主要面向小型遥控巡检、地形适配行走类机器人的开发场景，可作为足式机器人的单腿模组完成整机的行走、越障、姿态调整动作，适配非结构化地形的通行需求，相比轮式、履带式移动结构，能应对台阶、碎石、坡面等复杂地面环境，在小型勘探、室内外巡检、教育科研类机器人项目中具备较高的复用价值。从功能特性来看，该单腿结构采用多连杆串联传动方案，将驱动伺服电机布置在腿部上端靠近机身连接的位置，有效降低腿部运动端的惯量，提升动态响应速度，足端采用弧形支撑结构，增大与地面的接触面积，在硬质地面、软质地面都能获得稳定的支撑摩擦力，避免行走过程中出现打滑侧翻问题。

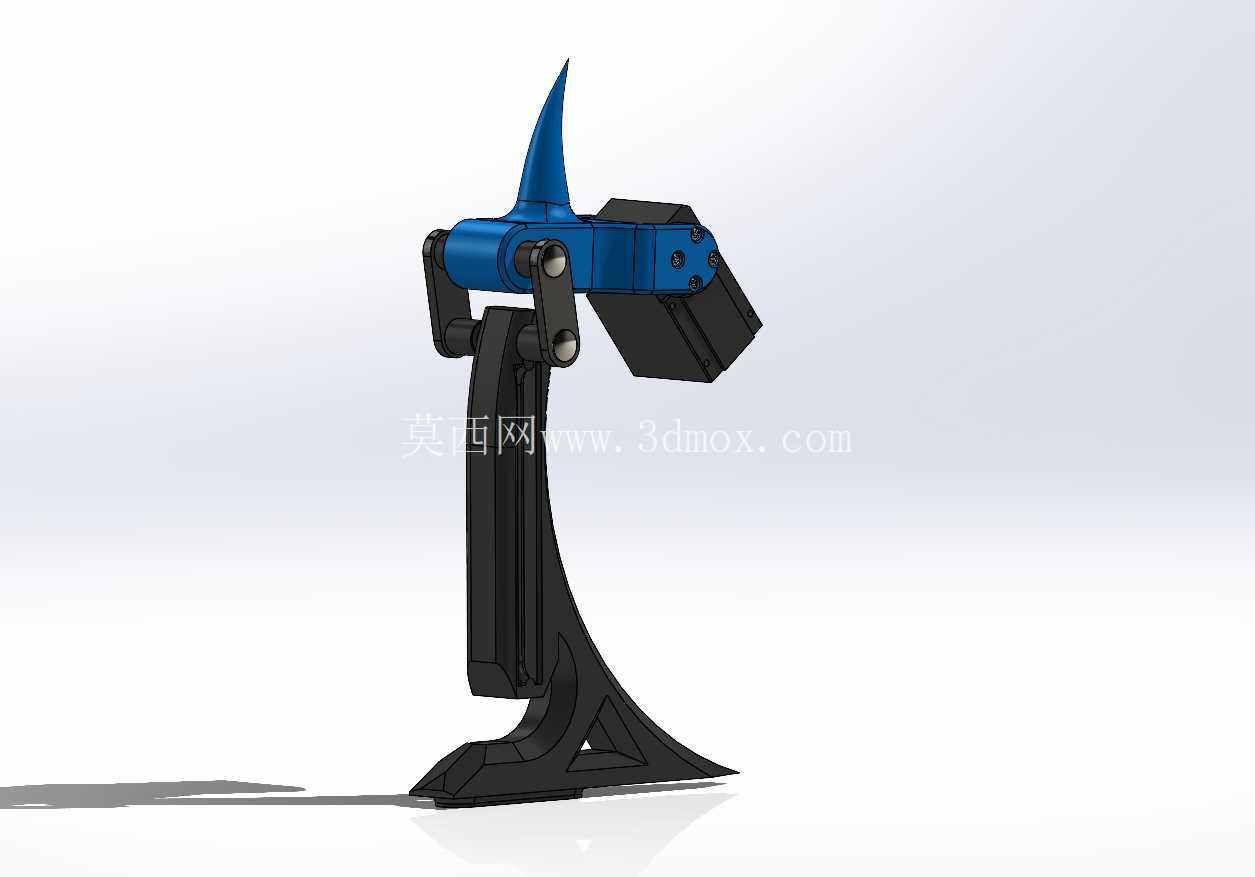

　　结构上设置了多组铰接转动副，每个铰接点都预留了轴承安装位，可通过加装微型轴承降低转动摩擦阻力，提升关节运动的顺滑度，减少长期运行的磨损量。设计思路上，整体围绕降低腿部自重、提升运动刚性展开，主体承力结构采用板材拼接形式，在保证结构强度的前提下尽可能去除非承力区域的材料，兼顾轻量化与刚性需求；传动链路的设计参考了仿生学中节肢动物的腿部运动轨迹，通过连杆尺寸匹配，让足端在摆动相获得合适的抬升高度，在支撑相保持近似直线的运动轨迹，减少机身在行走过程中的上下起伏，提升整机运动的平稳性。

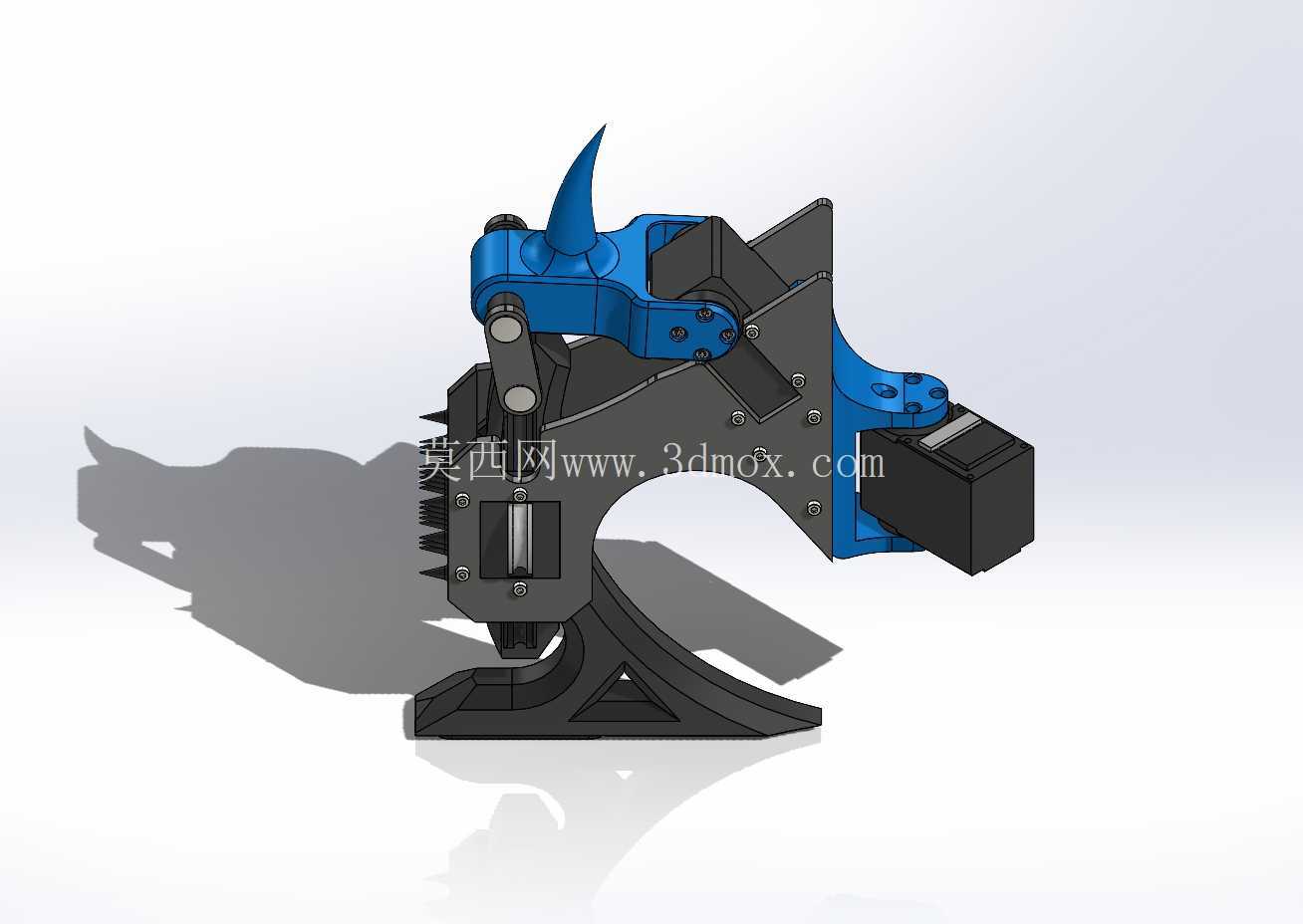

　　安装边界方面，腿部上端设置了与机身框架连接的标准化安装面，预留了对应规格的螺丝孔位，可直接固定在机器人机身的侧方安装位，驱动电机的走线槽沿结构内侧布置，避免运动过程中线缆与结构发生干涉磨损；足端的弧形支撑面的弧度经过运动轨迹校核，在腿部整个摆动行程内，不会与相邻腿部、机身框架发生运动干涉，单腿的运动范围覆盖前后摆动、上下抬升的动作需求，可实现原地转向、小半径转弯、低速行走、小幅越障的动作要求。关节处的连杆连接位置设置了可调的限位结构，可根据实际调试需求限制关节的最大转动角度，避免超程运行导致的舵机损坏、结构卡滞问题。

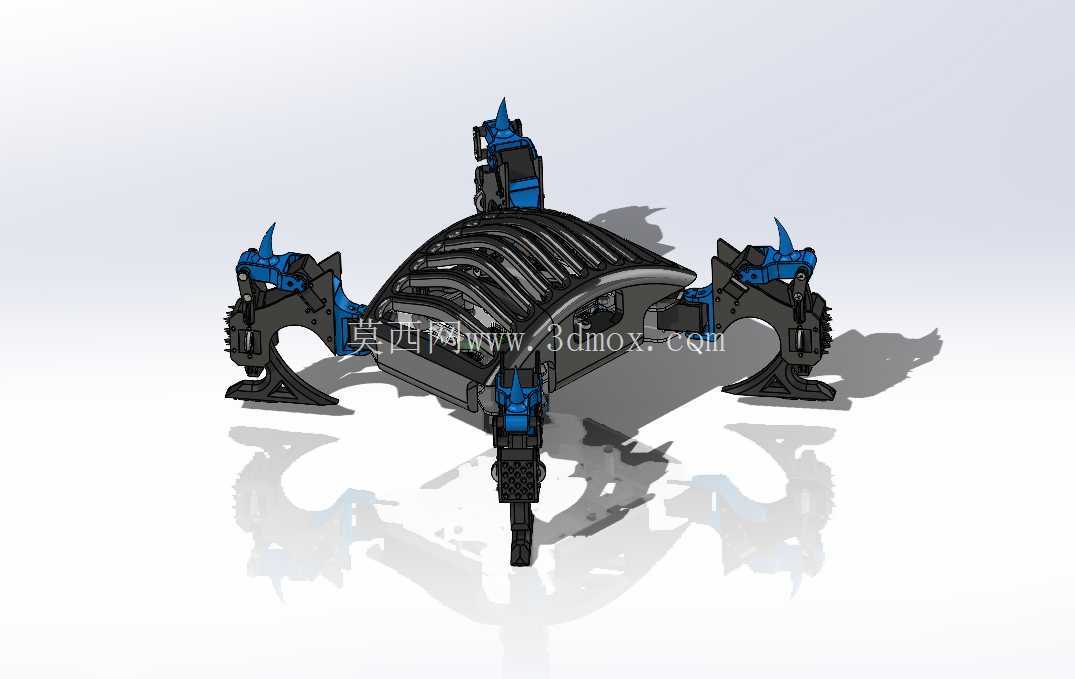

　　整个结构的传动链路没有冗余的传动零件，装配流程简单，所有铰接孔的同轴度在建模阶段就做了公差匹配，加工后可直接完成组装，不需要额外的配做工序，适合小型机器人研发团队快速打样验证，也可作为机器人教学、连杆机构教学的演示结构，帮助理解足式机器人的运动原理、连杆传动的轨迹生成逻辑。在实际应用中，该单腿结构可四件组合使用，搭配对应的控制板与舵机驱动板，即可搭建完整的四足机器人行走底盘，通过调整连杆的尺寸参数，还可适配不同负载能力、不同抬腿高度的设计需求，拓展应用到不同尺寸规格的四足机器人项目中。
