可倾式磨床精密夹持虎钳结构设计

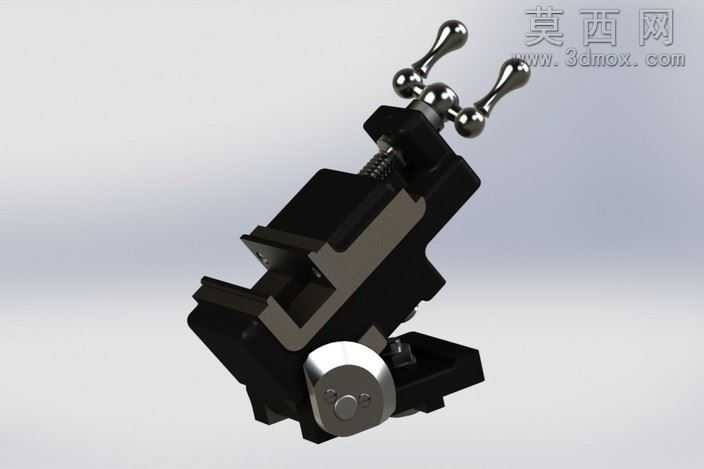

本作品为磨床加工场景使用的可倾式虎钳三维建模成果，建模过程以机械加工实际工装需求为核心出发点，参考经典技术绘图教材中的夹具设计逻辑完成整体结构搭建，兼顾磨床作业的夹持稳定性与角度调节实用性。建模阶段先完成核心基体的参数化绘制，对固定钳身、活动钳口、角度调节基座、传动丝杆、操作手柄等核心零件逐一进行特征建模，严格匹配磨床工装的尺寸公差逻辑，保证各零件装配间隙符合机械加工工装的实际使用要求。材质与渲染环节，针对虎钳不同部件的实际加工材质做区分设置：钳身主体采用发黑处理的合金钢材质，渲染时调整金属粗糙度参数还原工业工装的哑光磨砂质感，操作手柄的金属球头设置高反光镀铬材质参数，角度调节转盘部分做精磨金属的质感表现，底部安装基座做铸铁材质的纹理处理，通过不同材质参数的区分，清晰展现虎钳各部件的功能分区与结构层次。结构设计上，该虎钳除具备普通虎钳的水平夹持功能外，增设了角度倾斜调节结构，可通过底部的转盘锁紧机构调整钳身倾斜角度，满足磨床加工过程中带角度斜面工件的夹持需求；传动部分采用梯形丝杆传动结构，保证夹持过程的自锁性能，避免磨削加工过程中工件松动，双球头操作手柄的结构设计可提供更大的操作力矩，方便操作人员完成工件的锁紧与松卸。设计过程中预留了量角器安装位，后续可加装角度测量附件，进一步提升角度夹持的精度，整体建模完整还原了可倾磨床虎钳的装配关系与运动逻辑，各活动部件可完成对应的运动仿真，直观展现虎钳的夹持调节过程，可作为磨床工装设计参考、机械装配教学演示的数字化模型使用。
