芯片内孔加工后去毛刺倒角工作站

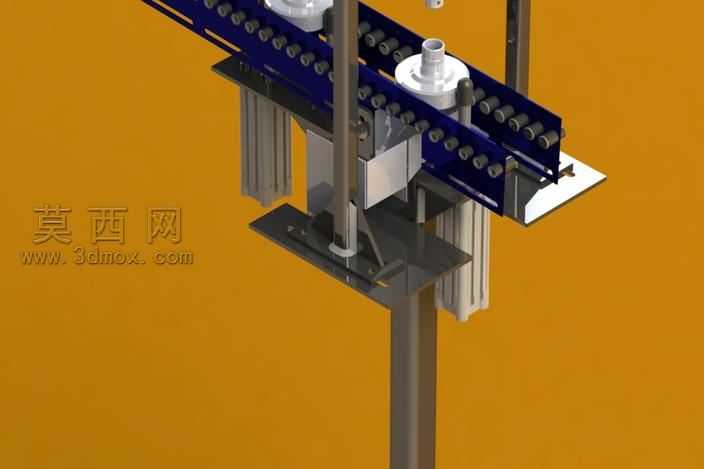

本模型为芯片内孔钻井作业后处理工序的去毛刺倒角工作站，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循工业自动化产线的实际装配逻辑，对每一处结构的配合公差、安装位置都做了精准还原，确保模型可直接用于方案评审、结构验证与产线布局模拟。模型渲染阶段采用工业级写实材质方案，输送轨道的金属辊轮赋予哑光镀铬材质，还原金属表面细微的磨砂质感与光线漫反射效果；立式支撑立柱采用碳钢喷塑材质，表现出工业型材表面均匀的颗粒质感与低反光特性；底部安装基座做了发黑处理的金属材质表现，边缘的倒角、安装孔位的细节都通过材质纹理与光影做了突出呈现；侧边的气动执行元件采用费斯托标准元件的外观材质，缸体的铝合金哑光质感、活塞杆的高光金属质感、气管的半透明橡塑质感都做了区分，让整体渲染效果贴近真实工业设备的视觉表现。结构设计上，工作站采用双列辊道输送结构，可实现工件的连续输送与精准定位，输送轨道两侧设置可调节导向挡边，能够适配不同规格尺寸的芯片载具通行；去毛刺执行单元采用立式安装布局，通过升降气缸带动加工主轴完成上下进给动作，主轴端部配备倒角刀具，可精准伸入芯片内孔完成飞边、毛刺的去除作业；设备底部配备可调节支撑脚，能够适配不同高度的产线对接需求，整体框架采用标准铝型材与板材拼接设计，兼顾结构强度与拆装便利性。设计思路围绕芯片加工后处理的高精度需求展开，重点考虑了工位作业的节拍匹配、定位精度与维护便利性，将去毛刺工序集成在输送线侧方，无需额外占用独立工位空间，可直接嵌入现有芯片生产流水线，完成钻井工序后的在线去毛刺倒角作业，有效减少工件周转环节，提升产线整体加工效率，模型完整还原了设备的气动回路布局、安装连接结构与工件作业流程，可作为自动化产线设计、教学演示、方案展示的参考素材。
