生产车间用基准轴承面高度测量规

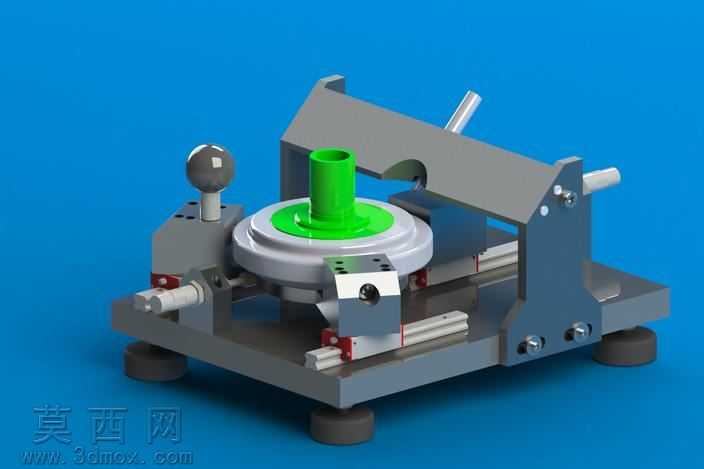

本作品为面向生产现场尺寸检测场景设计的高度测量规三维模型，整体建模过程严格遵循机械加工检具的设计规范，先完成底座基准面的参数化搭建，确保底座平面度、支撑脚安装位的同轴度完全符合计量器具的精度要求，再依次搭建侧向定位组件、压紧操作组件、测量基准座等核心结构。模型渲染阶段采用工业产品写实渲染方案，底座部分赋予哑光铸铁材质，还原铸铁件表面细微的磨砂质感与深灰金属色泽；操作手柄的握持球头赋予黑色胶木材质，模拟防滑绝缘的胶木触感；中间测量定位的绿色衬套部分赋予硬质工程塑料材质，通过调整材质的反光度与粗糙度，区分塑料件与金属件的视觉差异；滑动导轨、锁紧旋钮等运动部件赋予镀铬金属材质，还原机加工零件表面的高光金属质感，各部件材质的区分清晰，能够直观展现不同零件的加工工艺与功能属性。结构设计上，该高度规以底部平台为核心基准，左侧设置带操作手柄的快速压紧机构，可实现被测工件的快速装夹与拆卸，减少检测过程的辅助时间；侧向设置多组可调定位销与滑动挡块，能够适配不同直径的盘类、轴类工件定位需求，保证被测工件的基准轴承面与测量规基准面完全贴合；右侧设置门式支撑框架，预留测量表安装位，可搭配百分表、千分表完成高度尺寸的直接读取，框架上设置的锁紧结构可在调整完成后固定测量位置，避免检测过程中出现位移偏差。设计思路围绕生产现场的实际使用需求展开，摒弃了实验室计量器具的复杂调节结构，所有操作部件均设置在操作人员易触及的位置，压紧手柄的操作力矩经过模拟验证，单人即可完成工件装夹与测量操作；底部四个可调减震脚杯可适应车间地面的不平整工况，快速调整底座水平度，保证测量基准的稳定性；整体结构无冗余设计，所有零部件均采用机械加工行业的标准件与常用加工型材，降低后续实际加工制造的成本与周期，能够直接用于生产环节的工件高度尺寸快速检测，保障批量生产过程中的尺寸一致性。
