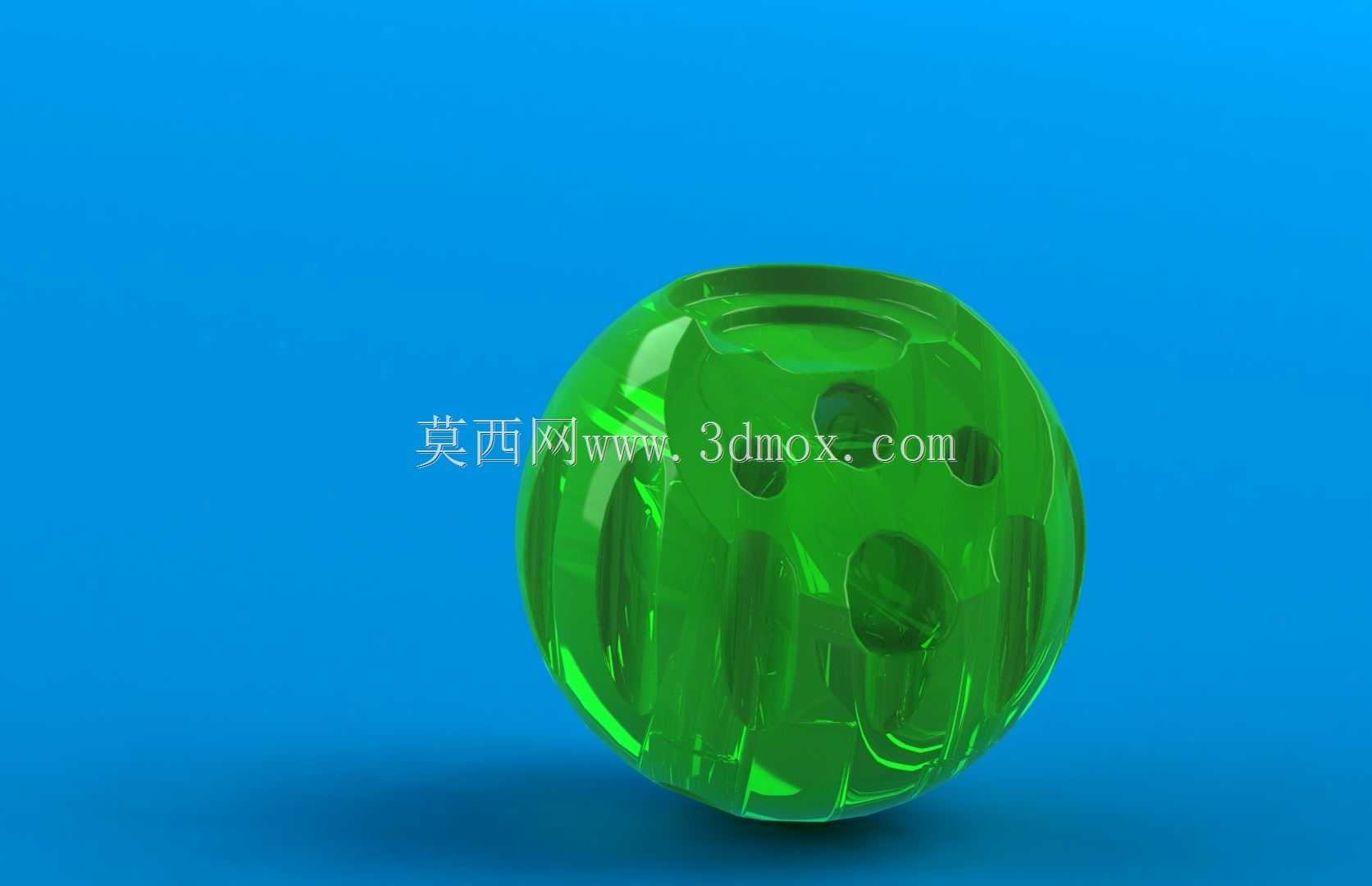

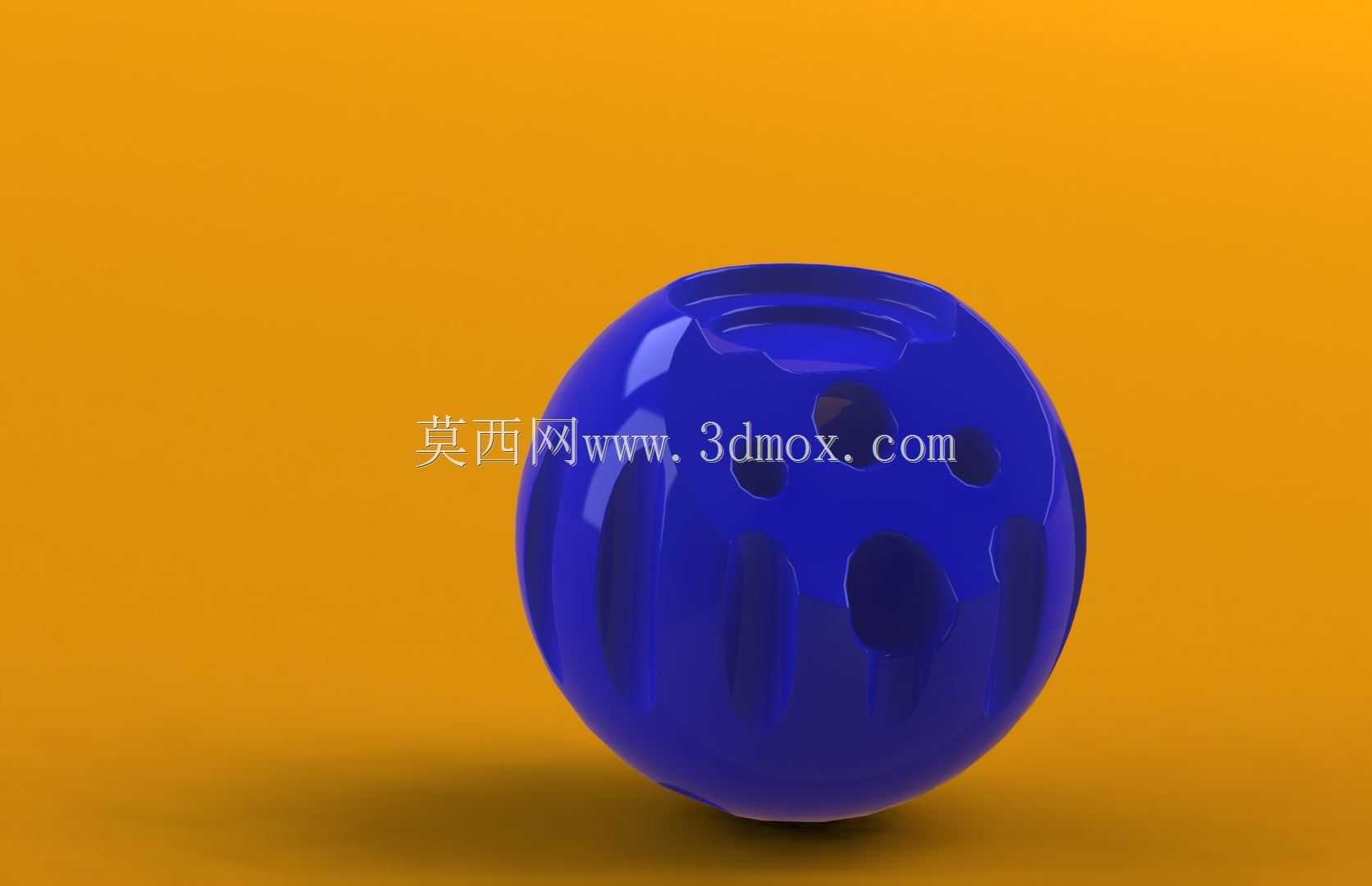

多孔镂空透明球体平面创建练习

　　该练习件以完整球体为基础外形，通过在球面不同方位布置圆形开孔，并在球体内部与外表面之间建立连续过渡，形成类似多孔镂空球的结构。它并不是面向某一台设备的最终承力零件，而更适合作为结构建模、曲面拆面、基准平面建立和空间特征定位的训练对象。对于刚接触三维建模的人来说，球面上的孔位不能简单理解为平面打孔，因为孔轴需要穿过球心或按指定空间角度布置，孔口与球面相交后会产生椭圆状边界；如果直接在默认基准面上绘制草图，往往难以保证多个孔之间的方位关系。实际处理时，应先确定球体直径和中心坐标，再围绕球心建立辅助基准轴与参考平面，使每个孔的草图平面、拉伸方向和切除深度都有明确约束。

　　从外形尺寸与安装边界看，该件的外轮廓被球面包络，最大占用空间等于球径所在的立方体区域。若将其用于展示、教学或装配校核，周围需要预留与球半径一致的避让空间；孔洞贯通后，内部空腔与外部连通，零件不再具备密闭容器功能，也不适合作为承压壳体使用。它可以放在透明材质渲染、流体通道示意、轻量化球形罩、装饰性多孔构件等场景中做概念表达，但在真实设备中若承担定位、支撑或密封作用，就需要补充壁厚、孔边圆角、材料等级和受力工况。球面开孔会削弱连续壳体的截面，孔口边缘也是应力集中位置，工程化时通常要在孔周增加圆角、加厚环带或改为带法兰的安装结构。

　　设计思路上，这类模型的重点不在复杂装配，而在空间几何关系的组织。先由旋转特征生成实心球，再根据孔位方向创建辅助平面；每个平面都应通过稳定的几何参照定位，例如经过球心并与主基准成确定角度，而不是依赖肉眼拖动。孔特征可采用拉伸切除完成，若需要孔壁与球面平滑衔接，则可进一步引入旋转切除、扫描或曲面修剪。多个孔呈分散布置时，应注意特征之间是否在球体内相交；相交区域会形成不规则内腔，若壁厚过小，模型虽然能够显示，实际制造时却可能出现薄壁、破面或刀具无法进入的问题。

　　在设备用途层面，球形镂空结构常见于教学演示件、视觉展示件、流体分散构件、防护外罩和艺术化机械造型。球形表面没有明显方向性，适合从多个角度观察孔位分布；透明材质渲染时，内部孔道和壁厚变化能够被直接看到，因此也常用于检查曲面连续性和模型可读性。若把它放入自动化设备或实验装置中，可作为气流、颗粒或液体通过的多孔球核，但必须重新核算通孔面积、压降、堵塞风险和清洁方式。若仅作为平面创建练习，则应把注意力放在基准体系是否清晰、草图是否完全定义、特征顺序是否可编辑上。

　　建模过程中容易出现的问题，是孔位平面依附在临时边或面上，后续修改球径后参考丢失，导致特征报错。较稳妥的方式是让基准平面围绕固定坐标系建立，孔草图圆心与球心投影、辅助轴或角度尺寸形成约束。对于均匀分布的孔，可以使用圆周阵列；对于非均匀孔，则应逐个给出方位角和仰角，避免只靠视觉排列。渲染透明效果时，壁厚需要保持一致，过薄区域在光线折射下会显得发虚，过厚区域又会掩盖内部孔洞。制造角度看，若采用机加工，球面深孔和交叉孔需要考虑刀具长度、排屑和夹持；若采用增材制造，则要关注支撑去除、内部粉末清理和最小孔径。通过这个练习，可以把基准平面、空间轴线、球面相交、镂空壁厚和可视化表达串联起来，为后续复杂壳体、通道类零件和曲面罩壳设计打下基础。
