工业用卧式单相异步电机结构设计

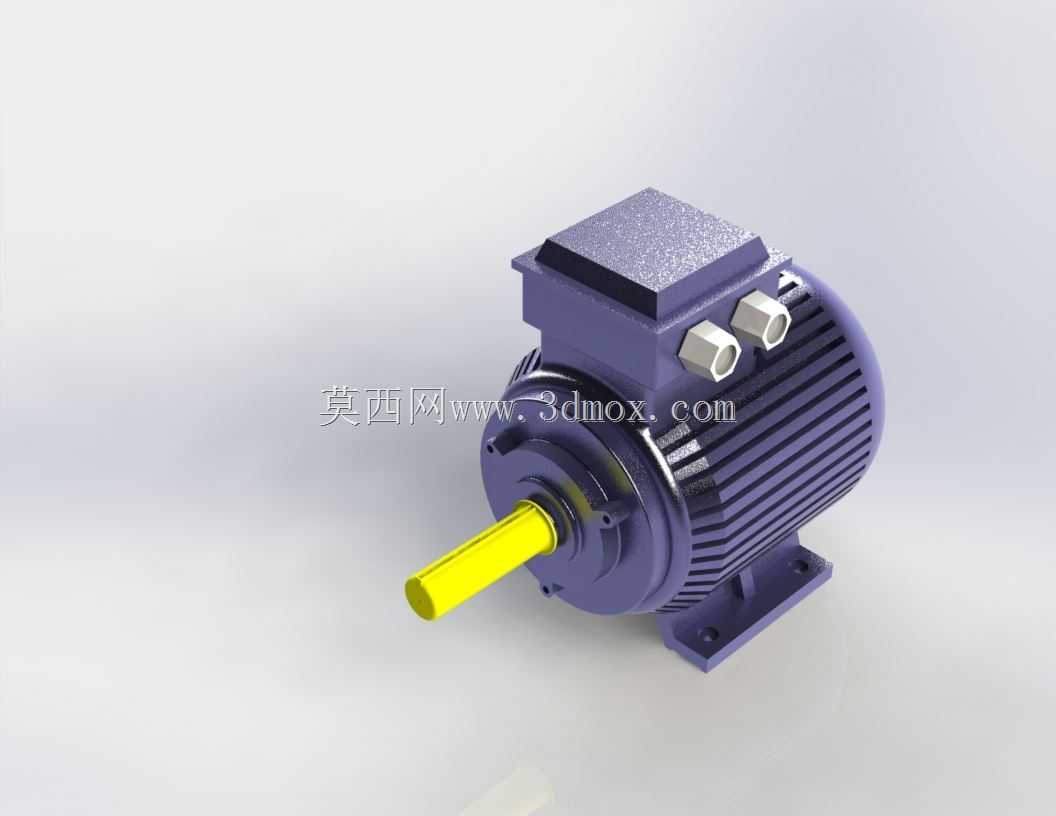

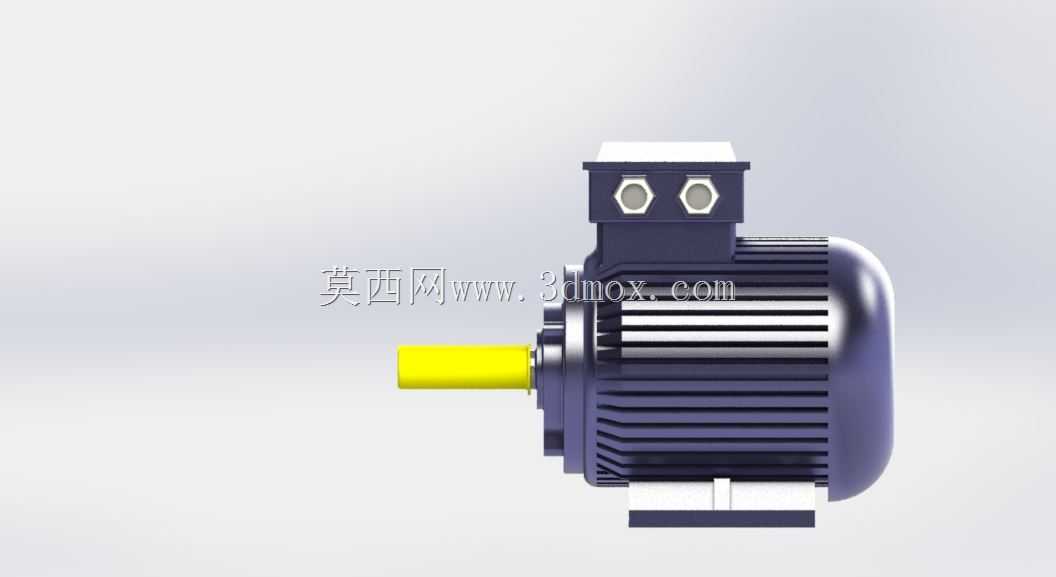

　　这款卧式布置的单相电机，是工业传动场景里应用极广的动力输出部件，常见于小型输送线、轻工生产设备、民用工业配套机具、小型风机水泵类负载的动力源配置，区别于三相动力电机，其适配民用常规供电回路的特性，让它在没有工业三相供电的作业场景里有不可替代的应用价值。从结构设计逻辑来看，整体采用铸铁机座带轴向散热筋的经典布局，机壳外圆周均匀分布的轴向散热筋，不是随意排布的装饰结构，每一条筋的高度、间距都经过热传导校核，电机运行时定子绕组产生的热量通过定子铁芯传导到机壳，依靠散热筋增大与空气的接触面积，配合自带的风叶结构形成轴向风道，能在额定负载下把绕组温升控制在绝缘等级允许的范围内，避免长期过热导致绝缘老化缩短使用寿命。

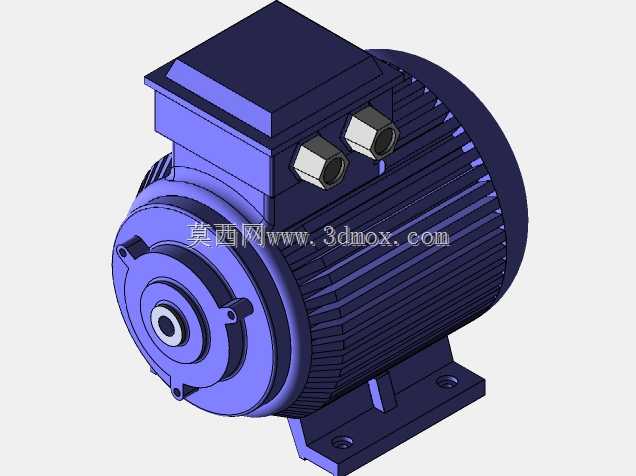

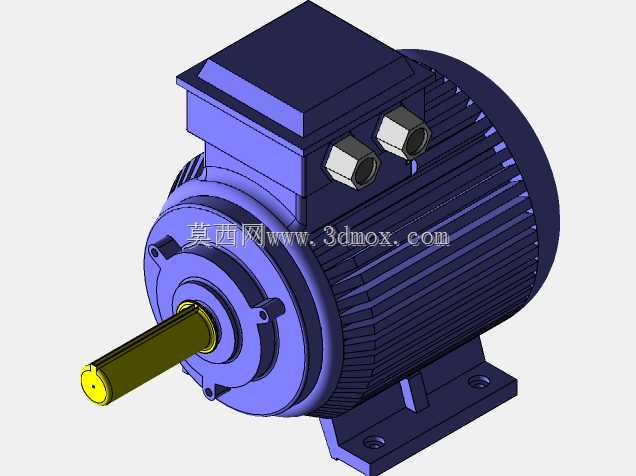

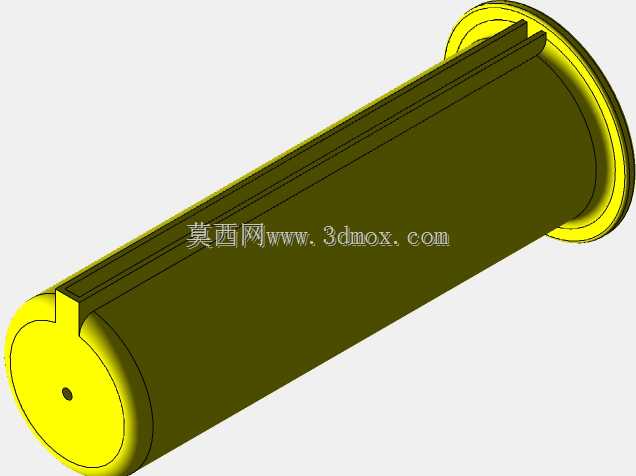

　　顶部的接线盒采用独立腔体设计，和电机主腔体之间有密封隔层，接线端子预留了两个电缆进线孔，适配不同布线方向的现场安装需求，进线孔自带金属电缆锁紧接头结构，既能固定进线电缆避免拉扯导致接线松脱，也能防止粉尘、溅水从进线位置进入接线腔，满足常规工业环境的防护要求。输出端的轴伸采用标准圆柱形轴伸，带键槽结构，和负载端的联轴器、带轮或者齿轮的配合公差选用过渡配合，既保证扭矩传递的可靠性，也方便后期维护时的拆装作业，轴伸根部的轴承端盖采用止口定位结构，和机座的配合精度直接决定了输出轴的径向跳动量，设计时把端盖止口的同轴度公差控制在0.02mm以内，能有效降低运行时的轴承振动和噪音。

　　底部的安装底座和机座采用一体化铸铁结构，四个安装螺栓孔的孔距严格遵循通用卧式电机的安装尺寸标准，不用重新加工安装位就能直接替换同机座号的老旧电机，底座的安装面经过铣削加工，平面度公差控制在0.05mm以内，安装时能和设备的安装基面完全贴合，避免因安装面不平导致的机座变形、轴承偏载问题。设计过程中特意把接线盒的位置设置在机座顶部居中位置，不管是左侧出线还是右侧出线的现场布线需求，都不用额外调整电机安装方向，接线腔内部预留了接地端子位置，符合电气安全规范的强制要求。电机的前后端轴承选用深沟球轴承，能同时承受径向负载和少量的轴向窜动，适配皮带传动、直联传动等多种连接方式，轴承室的设计预留了润滑脂加注的空间，长期运行后可以补充润滑脂延长轴承维护周期。从安装边界来看，整机的轴向总长度从轴伸端面到后端风罩端面的尺寸，和同功率等级的标准电机尺寸保持一致，径向最大尺寸是散热筋的外圆直径，安装时只要预留出接线盒的操作空间、以及风罩端的通风散热空间即可，不需要额外预留过大的安装间隙，适合在设备内部空间紧凑的布局里使用。

　　在实际选型应用时，这款电机的启动扭矩特性适配阻力随转速逐步上升的负载类型，比如小型输送带、台式加工机具、小型排尘风机这类启动时负载不大的设备，不适合直接驱动重载启动的负载比如破碎机、大排量柱塞泵这类需要高启动扭矩的场景。结构建模时所有配合面都按照实际加工公差做了间隙预留，比如端盖和机座的止口配合、轴承和轴承室的配合、输出轴和轴承内圈的配合，都符合机械设计手册里的公差选用规范，不是无间隙的理想化建模，能直接用于设备布局的干涉检查、安装模拟，也能作为同类型电机改型设计的基础参考框架，比如调整功率等级、改造成刹车电机、变频电机的时候，只需要调整定子铁芯长度、后端盖结构，不用重新设计整体安装接口和机座的主体结构，能大幅缩短改型设计的周期。
