带立式安装座外球面球轴承组件

　　在各类轻工输送线、小型农机传动端、食品加工设备的动力传递环节中，这类带立式安装座的外球面轴承组件是极为常见的支撑部件，核心作用是为旋转轴提供径向支撑，同时补偿一定范围内的轴系安装偏差，避免轴在运转过程中出现挠曲变形带来的额外载荷。从实际使用场景来看，这类组件常被用在皮带输送机的辊筒两端、小型风机的叶轮轴支撑、包装设备的传动辊轴安装位，相比分离式的轴承与座体装配结构，一体式的带座轴承不需要现场反复调整轴承与座的同轴度，安装时只需要通过底座的两个安装孔将组件固定在设备的安装基板上，再将轴穿入轴承内圈，拧紧内圈上的紧定螺钉即可完成装配，大幅降低了现场安装的调试难度，也减少了因装配误差导致的轴承早期失效问题。

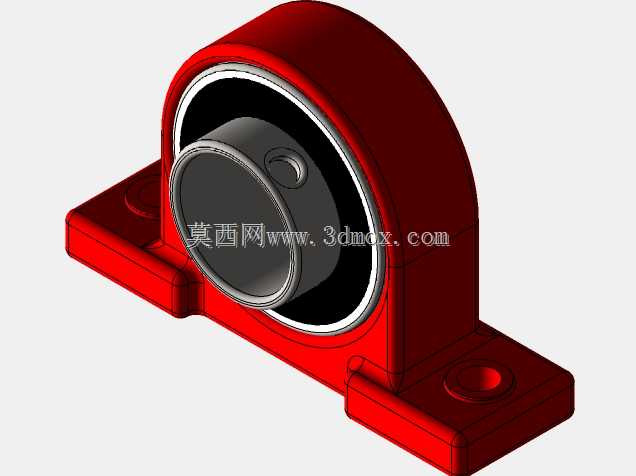

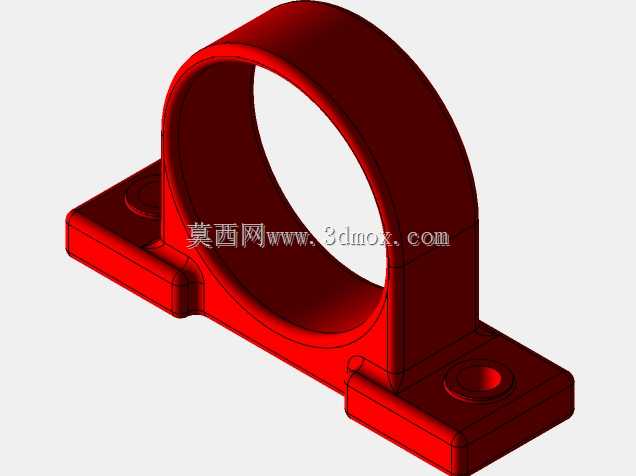

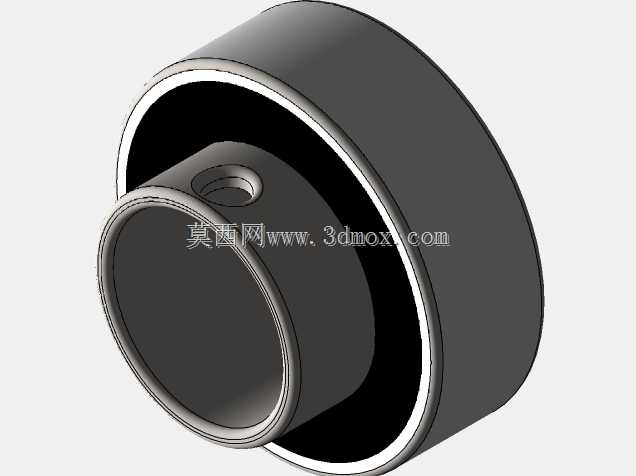

　　从结构设计逻辑来看，这个组件的座体采用立式带脚的结构，两个安装脚对称分布在轴承容纳腔的下方，每个安装脚上设置有沉头安装孔，安装时螺栓可以从座体上方穿入，将整个组件压紧在设备的安装面上，沉孔的设计可以让螺栓头完全沉入座体内部，避免螺栓突出后与周边运动部件发生干涉。座体的轴承容纳腔采用与外球面轴承外圈完全适配的球面结构，当穿入的轴存在小角度的偏斜时，轴承外圈可以在座体的球面腔内自动调整角度，补偿轴的安装误差，这种调心特性对于长轴传动、安装基准精度不高的设备场景尤为实用，能有效避免轴承因轴偏斜产生的边缘载荷，延长轴承的实际使用寿命。轴承部分采用外球面深沟球结构，内圈一侧延伸出足够的长度，上面加工有紧定螺钉孔，装配时紧定螺钉直接顶在轴的表面，实现轴承内圈与轴的周向固定，不需要额外加工轴肩或者配置锁紧螺母，对于光轴的适配性非常好，能适配不同公差等级的普通冷拔光轴，降低了配套轴的加工成本。

　　从安装边界尺寸来看，这类组件的整体高度由座体底部到轴承内圈中心的中心高决定，选型时首先要匹配所需的中心高参数，保证轴安装后与设备其他传动部件的中心高一致；两个安装孔的中心距是安装时需要重点核对的尺寸，要和设备安装基板上预先加工的螺栓孔位完全对应，避免出现无法安装的问题；轴承内圈的内径尺寸需要和配套轴的直径匹配，常规这类组件的内孔公差适配h6、h7级别的光轴，不需要过高的轴加工精度；座体的整体长度、宽度方向尺寸需要预留足够的安装空间，尤其是轴承两侧需要留出足够的轴穿入空间，同时要预留紧定螺钉的操作空间，方便装配时用内六角扳手拧紧螺钉。

　　在实际设计选型过程中，这类组件的座体通常采用铸铁材质铸造后加工而成，具备足够的刚性和减震性能，能承受中等强度的径向载荷，也能承受一定程度的轴向冲击载荷，适合中低速运转的传动场景。轴承内部的密封结构采用接触式橡胶密封圈，能阻挡外界的粉尘、水汽进入轴承内部，同时防止轴承内部的润滑脂泄漏，在多粉尘、有少量喷淋的生产场景下也能稳定工作，日常维护只需要定期通过座体上的注油嘴补充润滑脂即可，不需要频繁拆解保养。建模过程中需要重点关注球面配合面的尺寸精度，座体的球面腔与轴承外圈的球面需要保证合理的配合间隙，既要满足调心功能的灵活转动，又不能间隙过大导致运转时出现晃动；安装孔的沉头深度需要匹配对应规格螺栓的头部高度，保证螺栓拧紧后不会突出座体表面；轴承内圈的紧定螺钉孔位置需要准确，保证螺钉拧紧时能垂直顶在轴表面，获得足够的锁紧力，避免轴运转时出现打滑窜动的问题。
