多工位注射作业机械臂结构设计

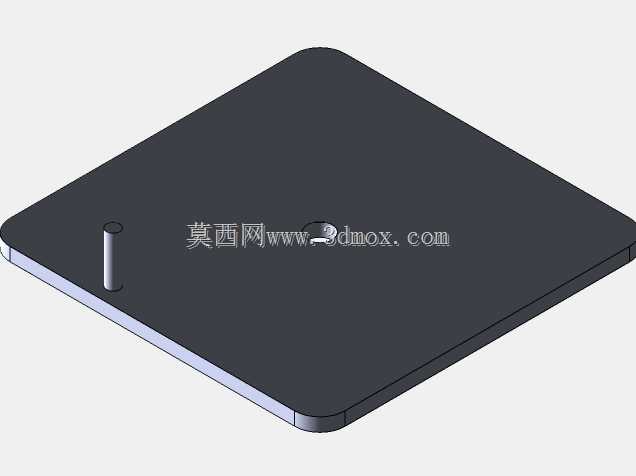

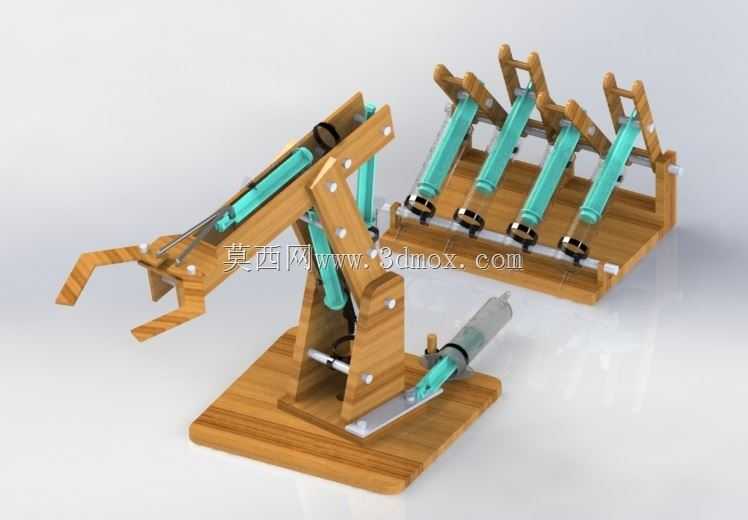

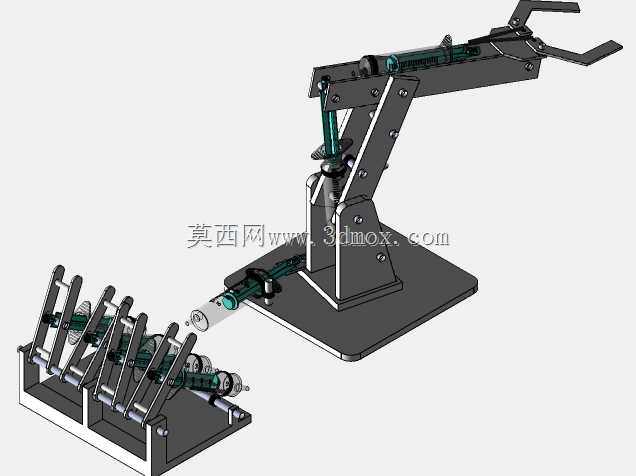

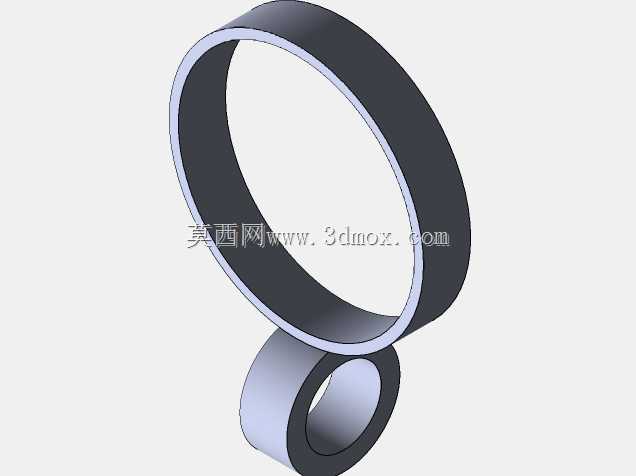

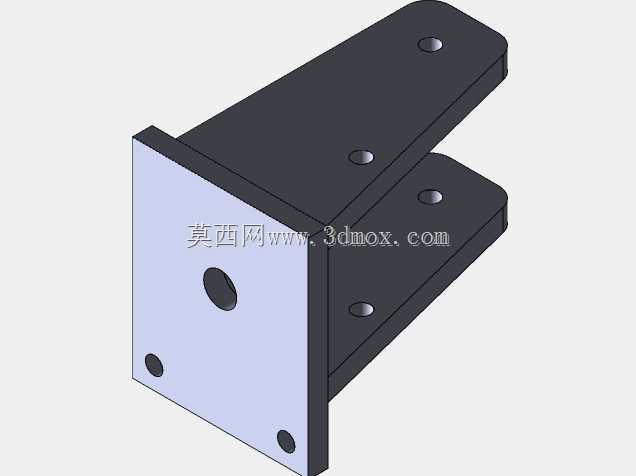

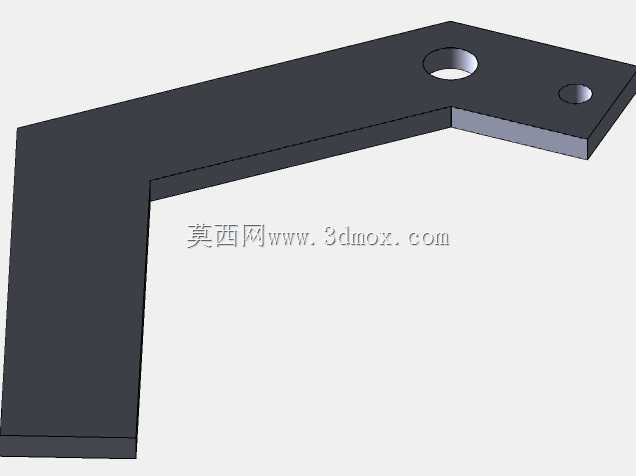

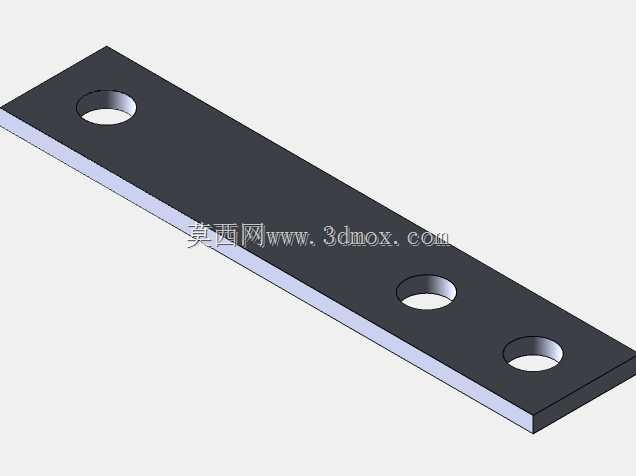

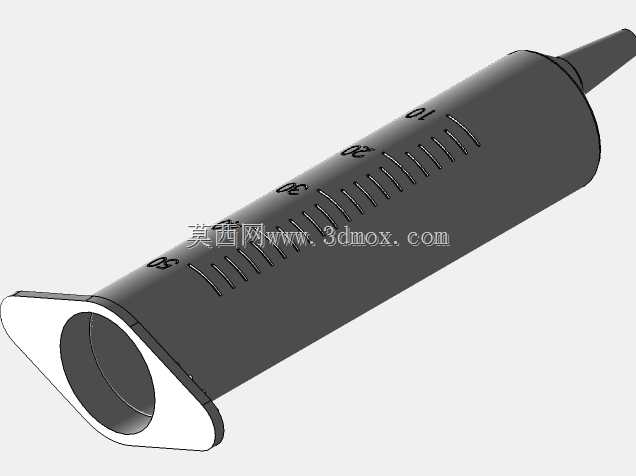

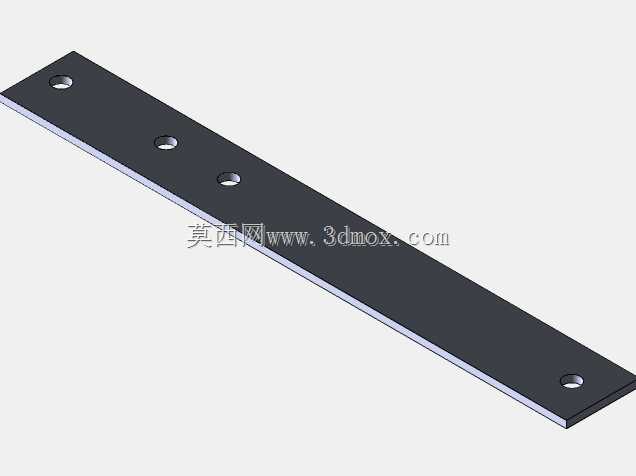

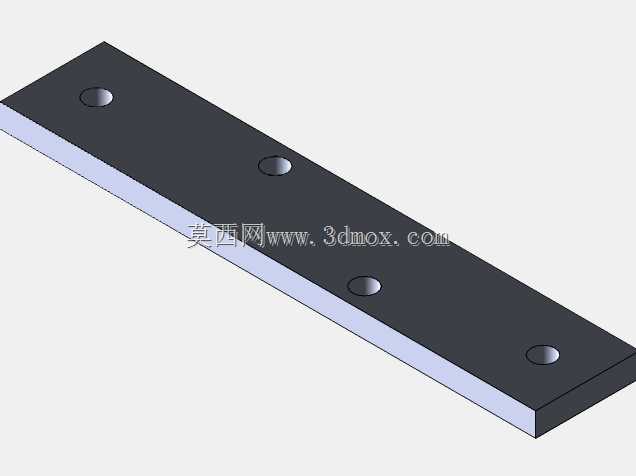

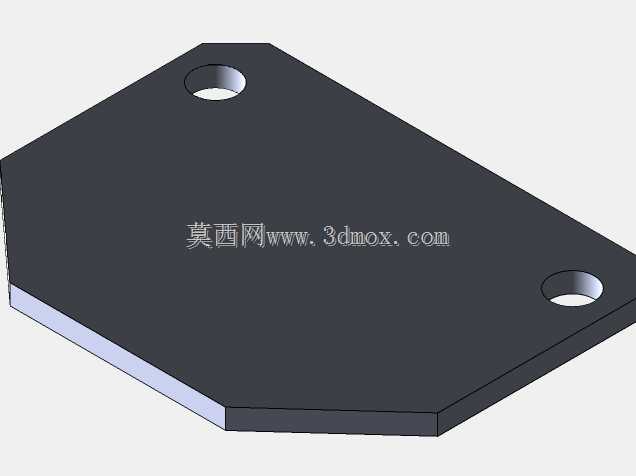

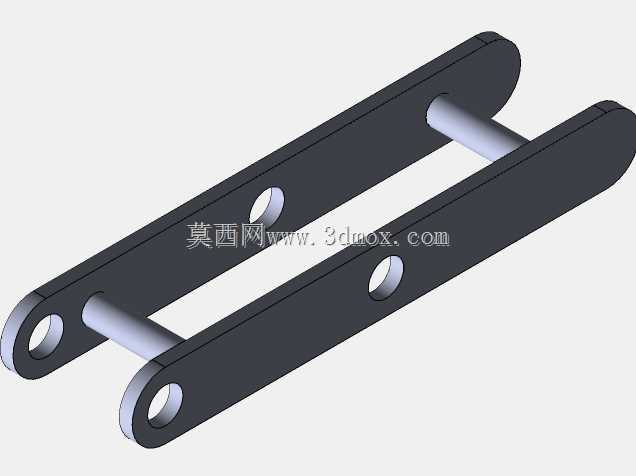

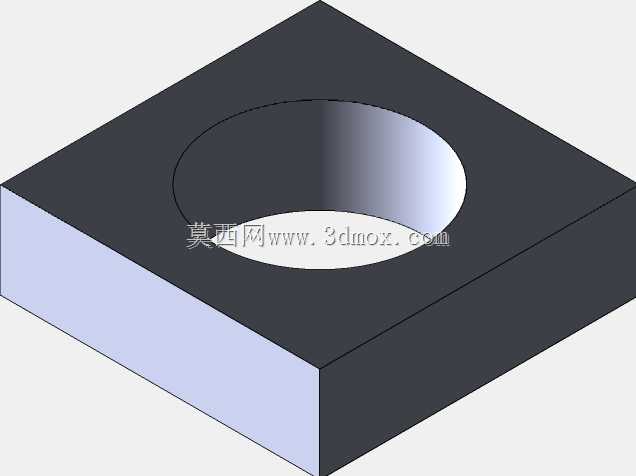

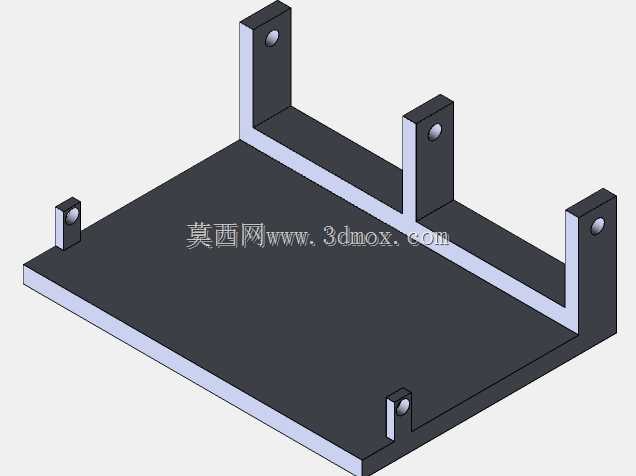

该机械结构面向小剂量流体定量注射的重复性作业场景设计，可适配实验室样本处理、小型工件点胶注液、教学实训演示等多类工况，替代人工完成高精度、高一致性的注射动作，降低人工操作带来的剂量误差与操作疲劳。整套结构分为单臂执行单元与多工位供料单元两部分，单臂执行端集成夹持与注射驱动功能，末端夹爪可适配不同规格的针筒装夹，臂身采用多组铰接连杆结构，通过铰接点的转动配合实现臂体的俯仰、伸展动作，覆盖水平方向300mm、垂直方向220mm的作业半径范围，底座采用方形平板式安装结构，四个角预留安装孔位，可直接固定在工作台面或配套流水线支架上，安装时需保证底座平面水平度公差在0.2mm以内，避免臂体运行时出现卡顿或位置偏移。多工位供料单元采用并排式料架设计，可同时放置6组待注射工件，料架上的定位槽可根据工件外形调整间距，适配直径10mm-30mm的筒状工件，供料单元与机械臂的安装间距需控制在150mm-180mm之间，保证臂体伸展后可精准对准每个工位的注射位置。设计过程中优先考虑结构的易加工性，臂身板材采用6061铝合金材质，铰接轴采用标准45号钢销轴配合铜套减少转动磨损，注射驱动采用直线推杆结构，推杆行程与针筒活塞行程匹配，可通过调整推杆初始位置适配不同容量的注射针筒，夹爪部分采用弹簧复位结构，更换针筒时无需额外工具即可快速拆装。整套结构无复杂定制零部件，大部分构件可通过常规铣削、钻孔工艺加工完成，装配时需保证各铰接点的转动顺滑无卡滞，连杆铰接处的间隙控制在0.05mm以内，避免臂体定位时出现过大间隙误差。运行时臂体可在多工位之间依次切换，完成单个工件注射后自动转动至下一工位，整套动作可通过配套的简易控制回路实现，无需复杂的编程调试，适合小型加工场景、教学实训场景的快速部署使用，结构的维护成本较低，日常仅需定期在铰接点添加润滑脂即可保证长期稳定运行。
