Microchip嵌入式编程调试器防护外壳

　　在嵌入式开发实验室、产线烧录工位与硬件调试现场，Microchip系列编程调试器是工程师日常烧录固件、在线仿真、排查引脚通信故障的高频手持工具，这类设备本体集成了精密调试电路、状态指示灯、多引脚排线接口与USB连接端，日常随工具包携带、在工位反复插拔、在测试台拖拽排线的过程中，极易出现电路板磕碰掉件、接口受力松脱、外壳积灰短路、排线拉扯损坏核心板的问题，这款定制防护外壳正是针对MPLAB SNAP类嵌入式编程调试器的实际使用痛点开发的结构件，完全贴合调试器本体的安装边界，为裸露的核心电路板提供全周向的物理防护。

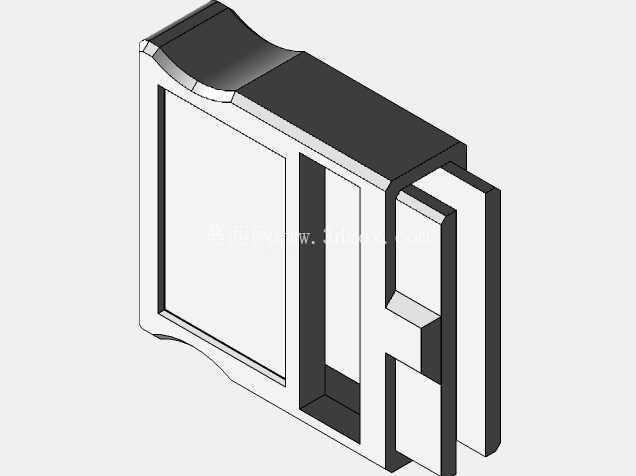

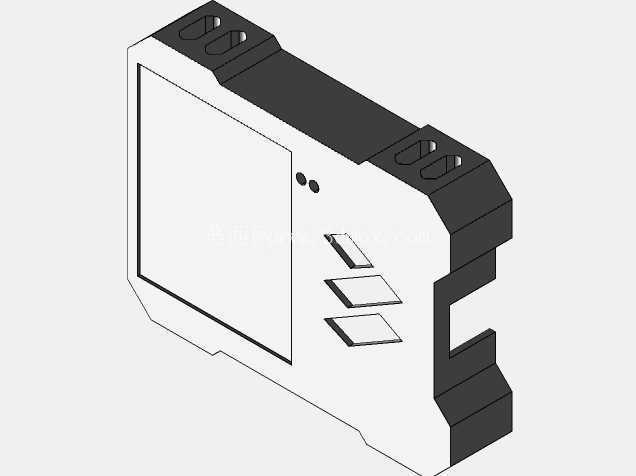

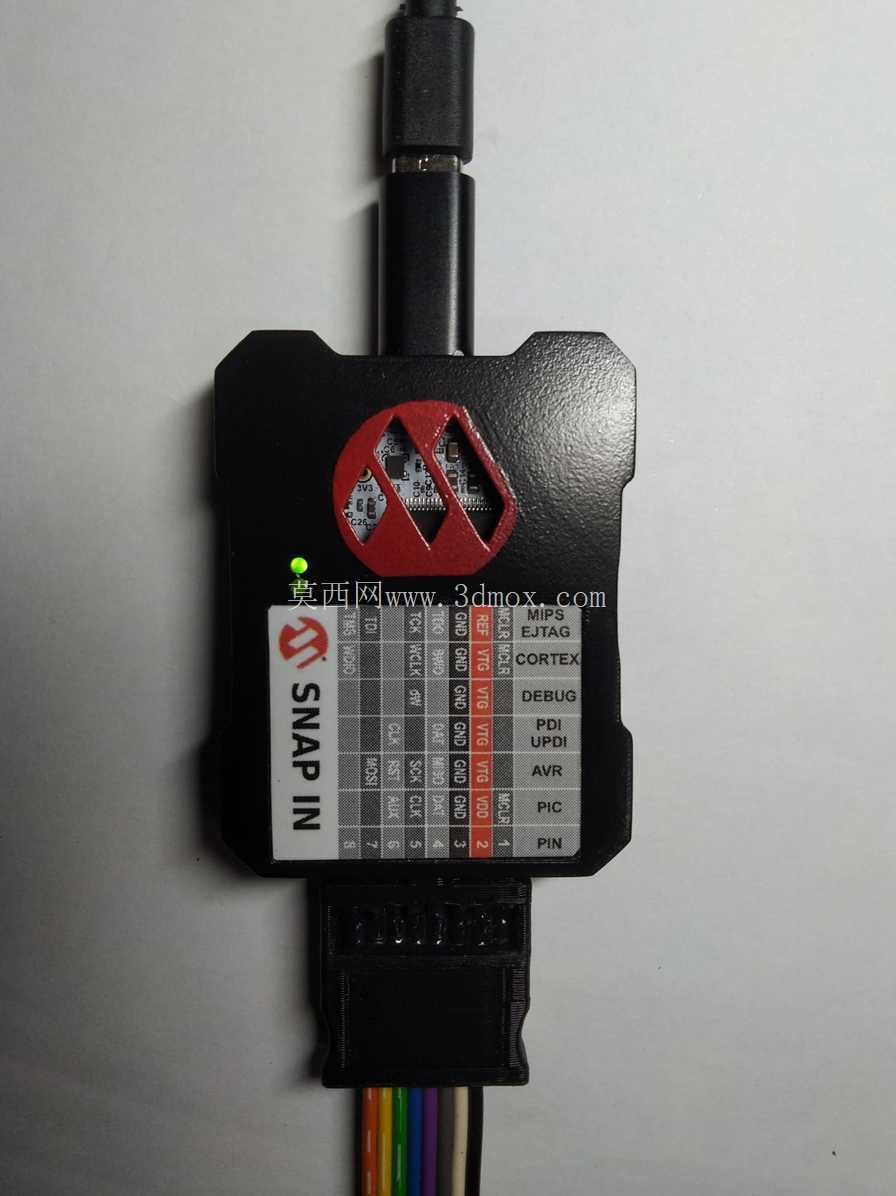

　　从现场使用的实际需求出发，这款外壳的设计没有采用多余的复杂曲面与冗余装饰结构，所有结构特征都围绕调试操作的便利性与长期使用的可靠性展开。外壳上下扣合后，正面精准预留了调试器本体状态指示灯的透光区域，工程师在执行烧录、仿真操作时，无需掀开外壳就可以直接通过外露的视窗观察电源、通信、运行状态的灯光反馈，快速判断设备连接状态、固件烧录进度与故障报错类型；外壳侧面对应调试器的排线接口位置做了精准的开口避让，开口边缘做了加厚的限位挡边，既不会干涉彩色调试排线的正常插拔，还能在排线受到侧向拉扯时分担接口处的受力，避免排线插头直接硬掰电路板上的焊接座，长期使用也不会出现焊盘脱落、接口松垮的问题。外壳顶端对应USB插接端的位置做了贯通的避让槽，USB公头可以完全伸出外壳端面，日常插连电脑、调试主机时不会被外壳边缘顶住，不需要额外调整插接角度，插拔操作和裸机使用时的手感完全一致。

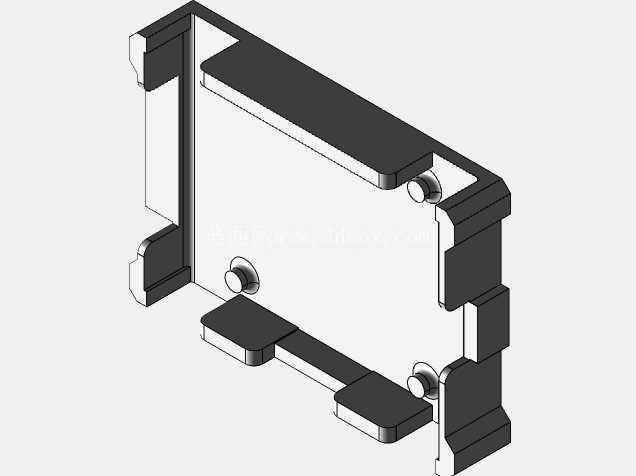

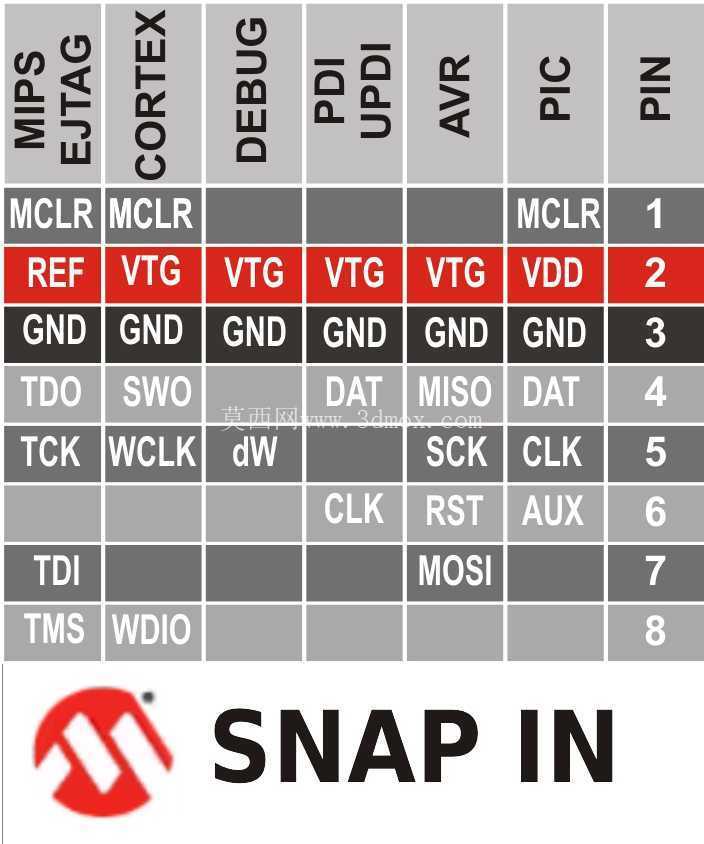

　　结构设计上重点优化了垂直壁的厚度参数，相比常规薄壁3D打印护壳，这款外壳的周向侧壁做了加厚处理，当工具从工位桌面滑落、在工具包内和螺丝刀镊子等金属工具挤压碰撞时，加厚侧壁可以吸收大部分冲击能量，不会出现薄壁件常见的断裂、碎裂问题，哪怕日常频繁随手放置、挪动磕碰，外壳也能保持结构完整，长期防护内部电路板。针对调试器不同工作模式的切换需求，外壳对应本体模式切换按键的位置做了开孔避让，工程师不需要拆开外壳就可以直接按压切换按键，在PIC、AVR、CORTEX等不同内核芯片的调试模式之间快速切换，操作路径没有任何遮挡。外壳内侧对应电路板上三个易磕碰的跳针位置做了专属的避让空腔，不会出现装壳后压弯跳针、顶偏贴片元件的问题，扣合后电路板在壳内完全处于悬浮限位状态，四周的定位筋刚好卡在电路板的工艺边缘，不会出现电路板在壳内晃动、移位的情况。

　　外壳的上下盖采用卡扣式装配结构，不需要额外打螺丝、涂胶固定，对准定位槽轻压就可以完成扣合，后续需要拆开外壳检查电路板、清理接口积灰时，用平口工具沿分型面轻轻撬动就可以分开，反复拆装也不会出现卡扣断裂的问题。针对FDM打印工艺的成型特点，外壳设计时把需要保证表面光洁度的外表面设置为打印朝上的成型面，打印过程中不需要添加任何支撑结构，既省去了拆除支撑的后处理工序，也避免了支撑残留在外表面形成的毛刺、凹痕，打印完成后仅需要对分型面的少量层纹进行打磨处理，依次用不同目数的砂纸打磨侧壁层纹，最后在表面喷涂薄层纤维素清漆，就可以获得细腻哑光的外观质感，同时打印件的表面强度也会进一步提升。

　　安装边界方面，这款外壳的内部型腔尺寸完全匹配对应编程调试器的电路板外轮廓，扣合后整体外形保持规整的圆角矩形，边缘没有突出的尖锐棱角，手持操作时贴合掌心，长时间握持烧录也不会硌手；外壳整体厚度控制在合理范围，放入常用的工具收纳包、电工工具袋时不会占用多余空间，外壳表面预留的标识区域可以粘贴设备编号标签，方便实验室多台调试器统一管理。在产线批量烧录工位，这款外壳可以隔绝生产现场的焊锡渣、助焊剂喷雾、粉尘落到电路板上，避免导电杂物引发的短路故障；在外出现场调试的场景下，外壳可以抵御携带过程中的挤压、磕碰，让调试器在复杂现场环境下也能稳定工作，减少精密调试工具的意外损坏概率，降低实验室与产线的工具耗材损耗。
