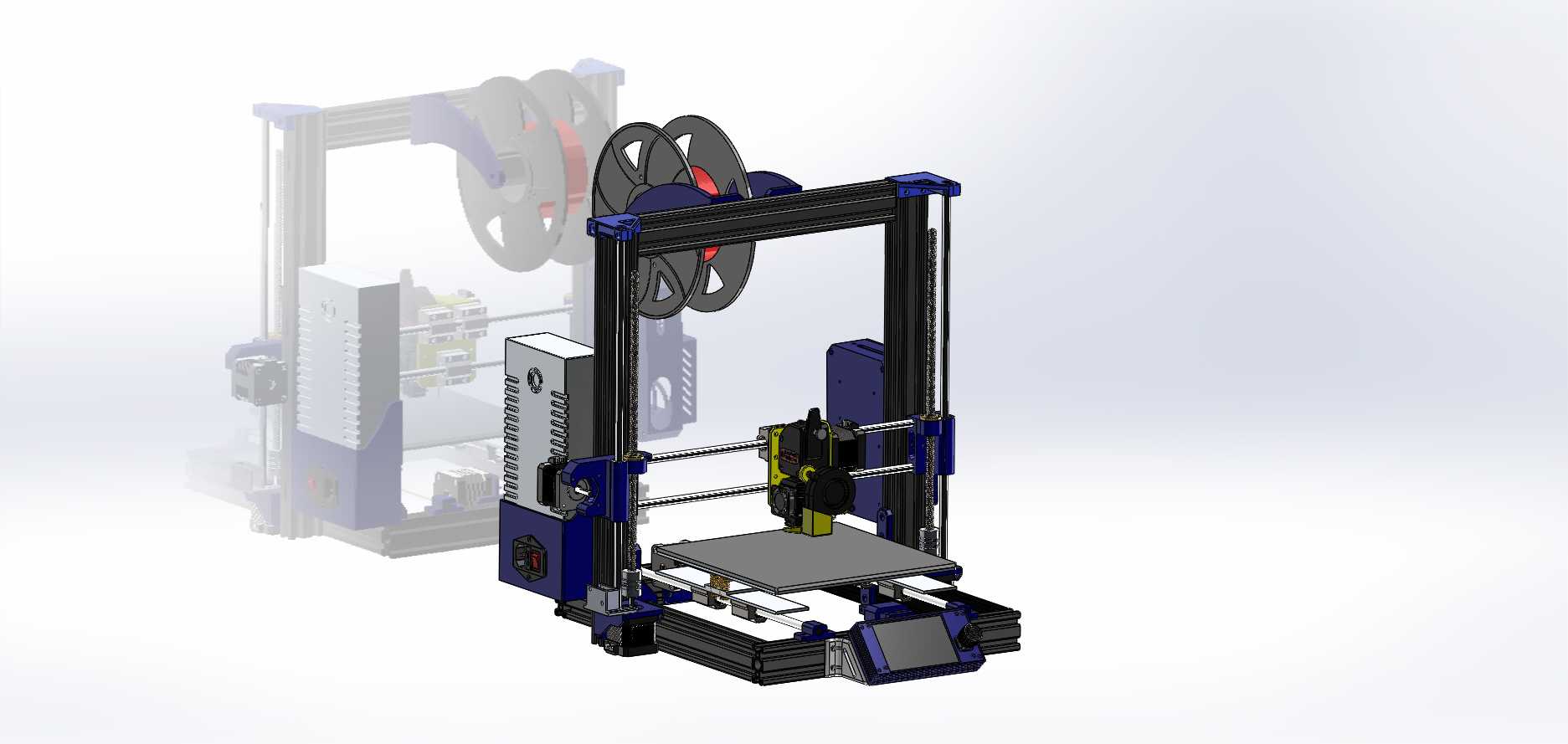

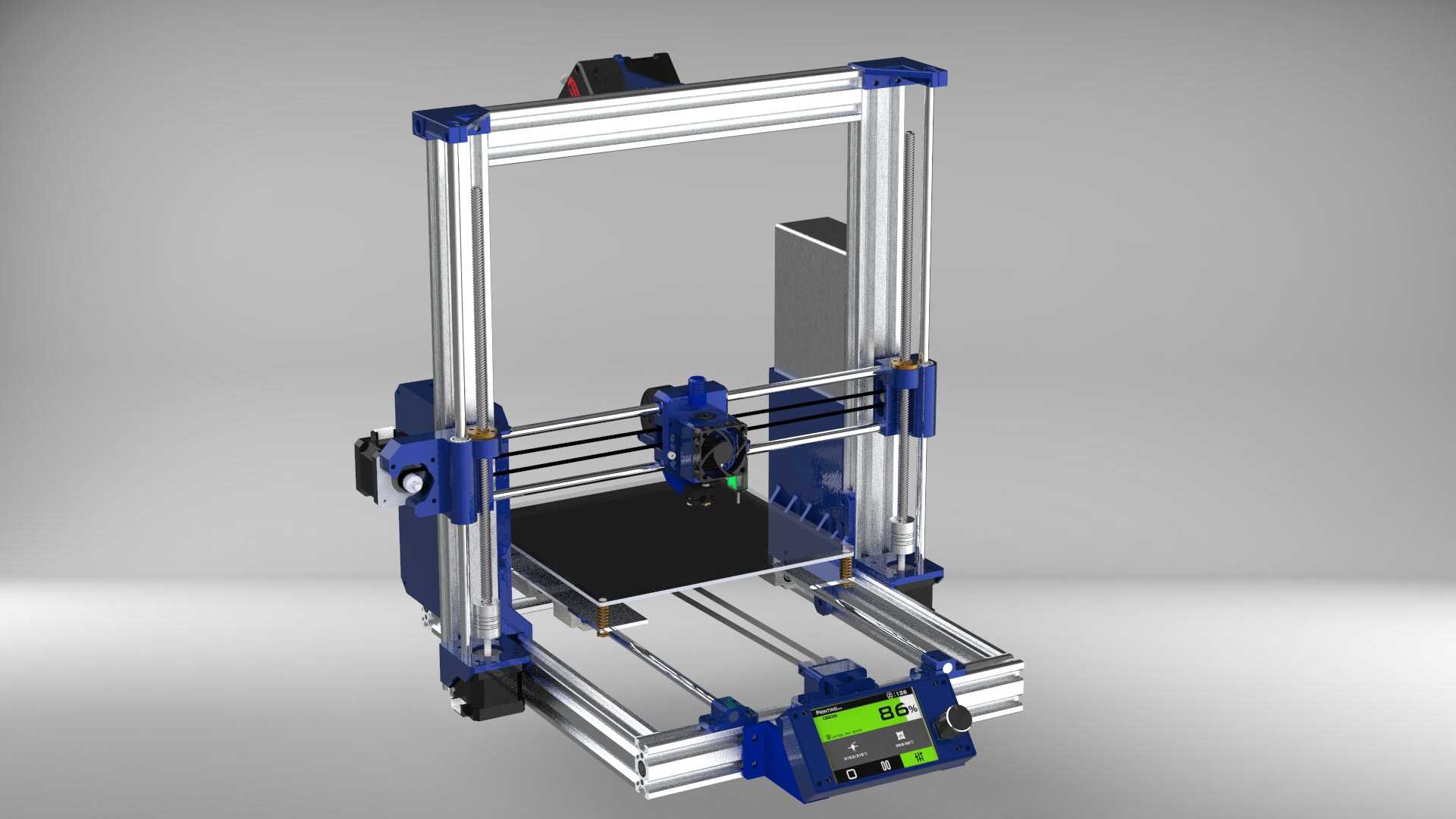

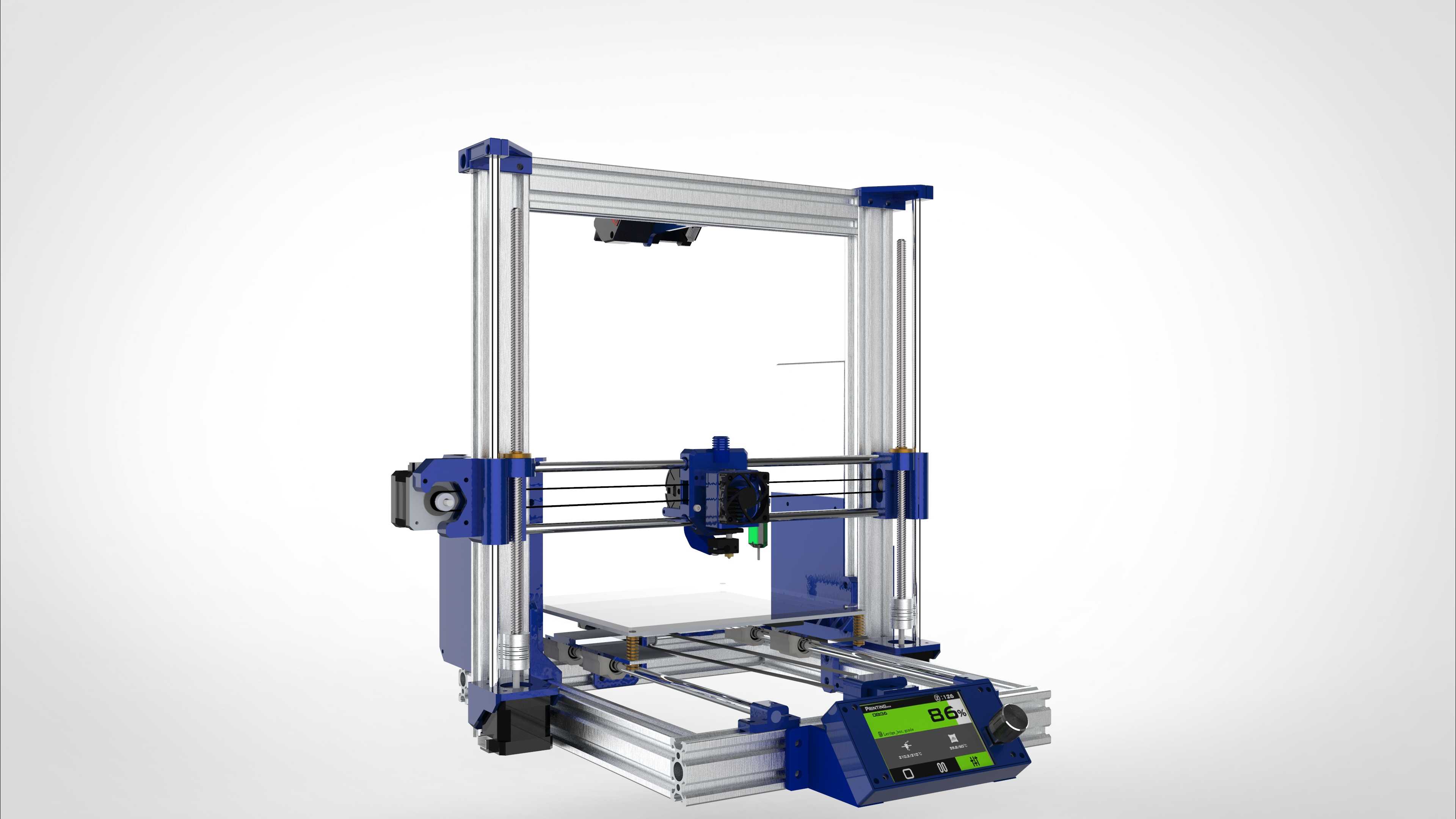

搭载LERDGE X控制器的AM8桌面3D打印机

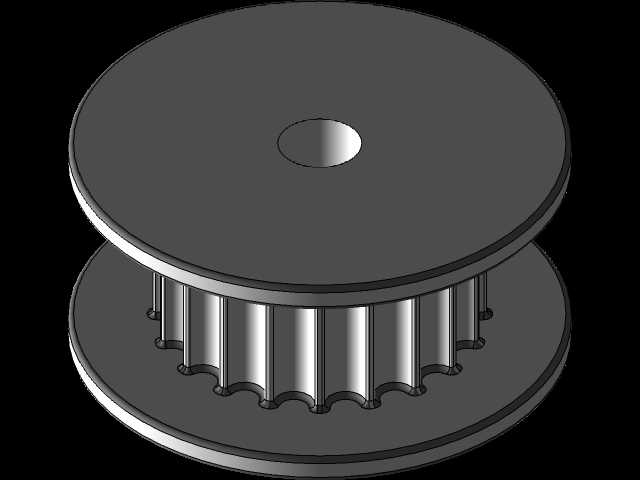

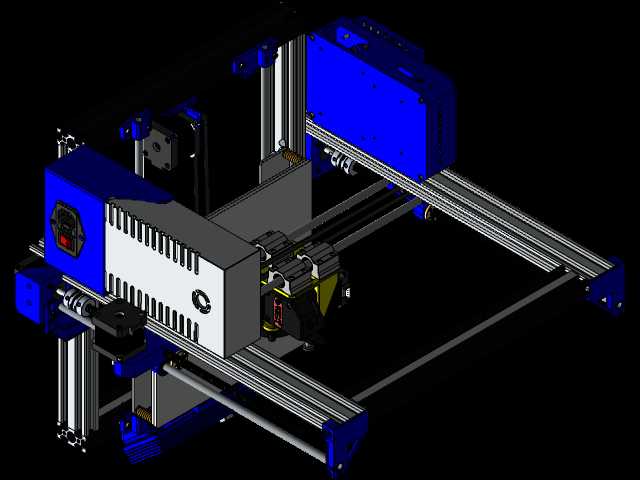

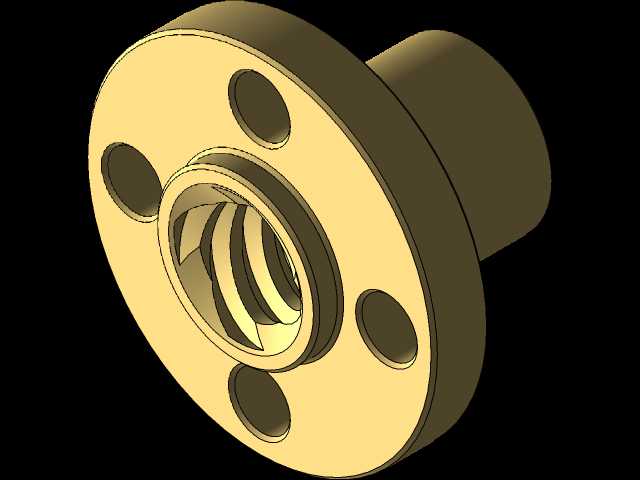

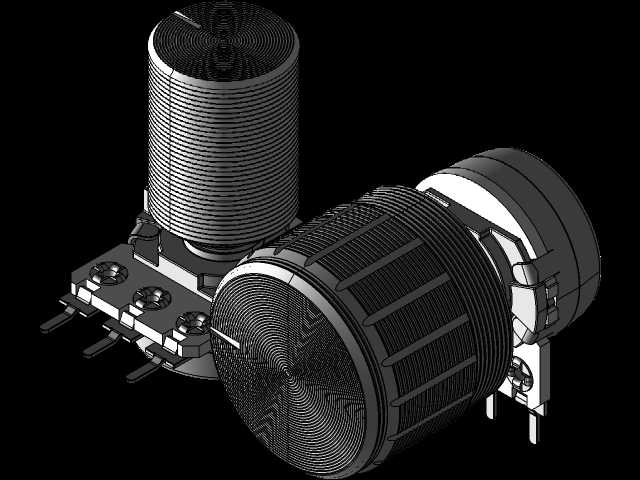

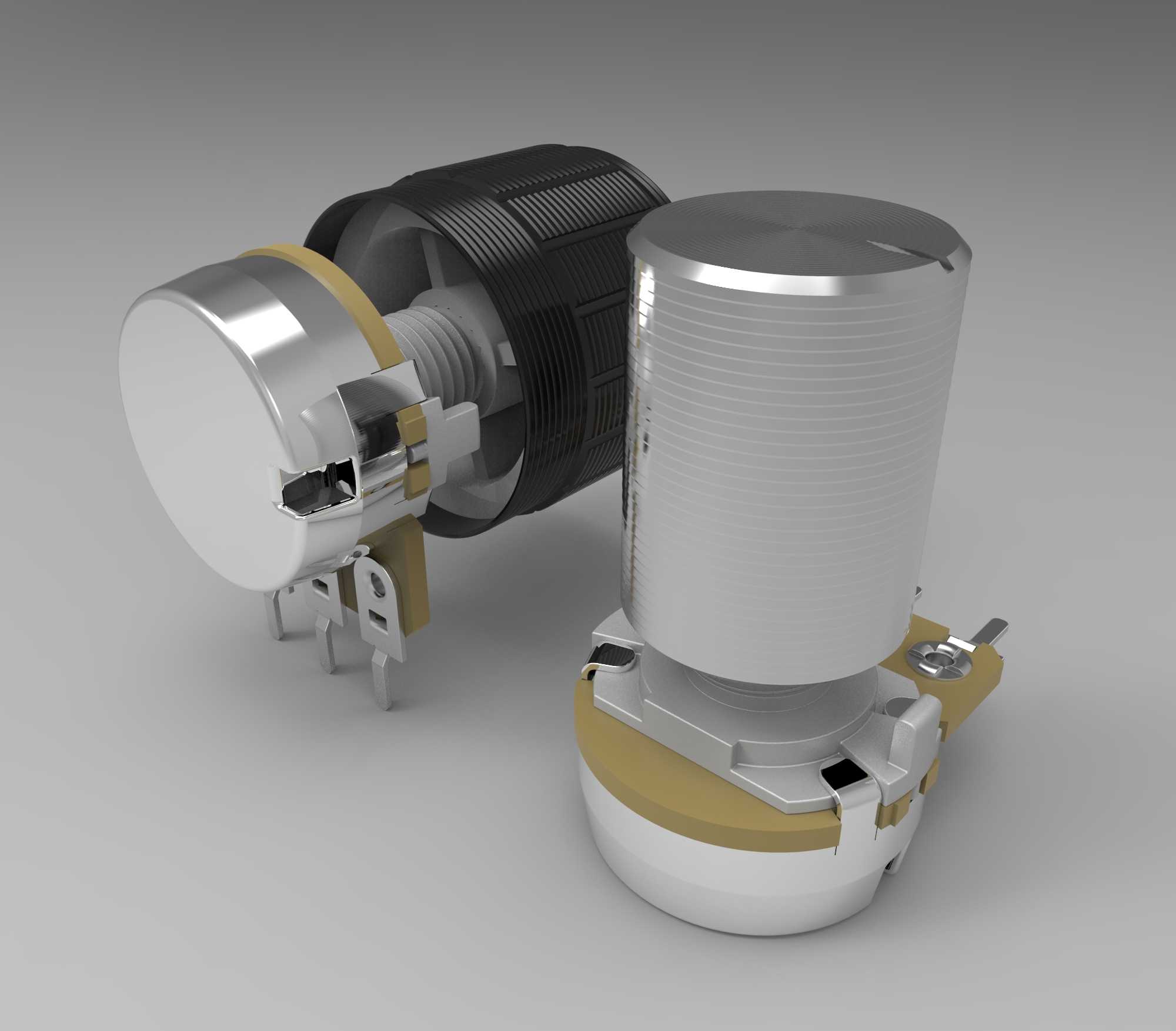

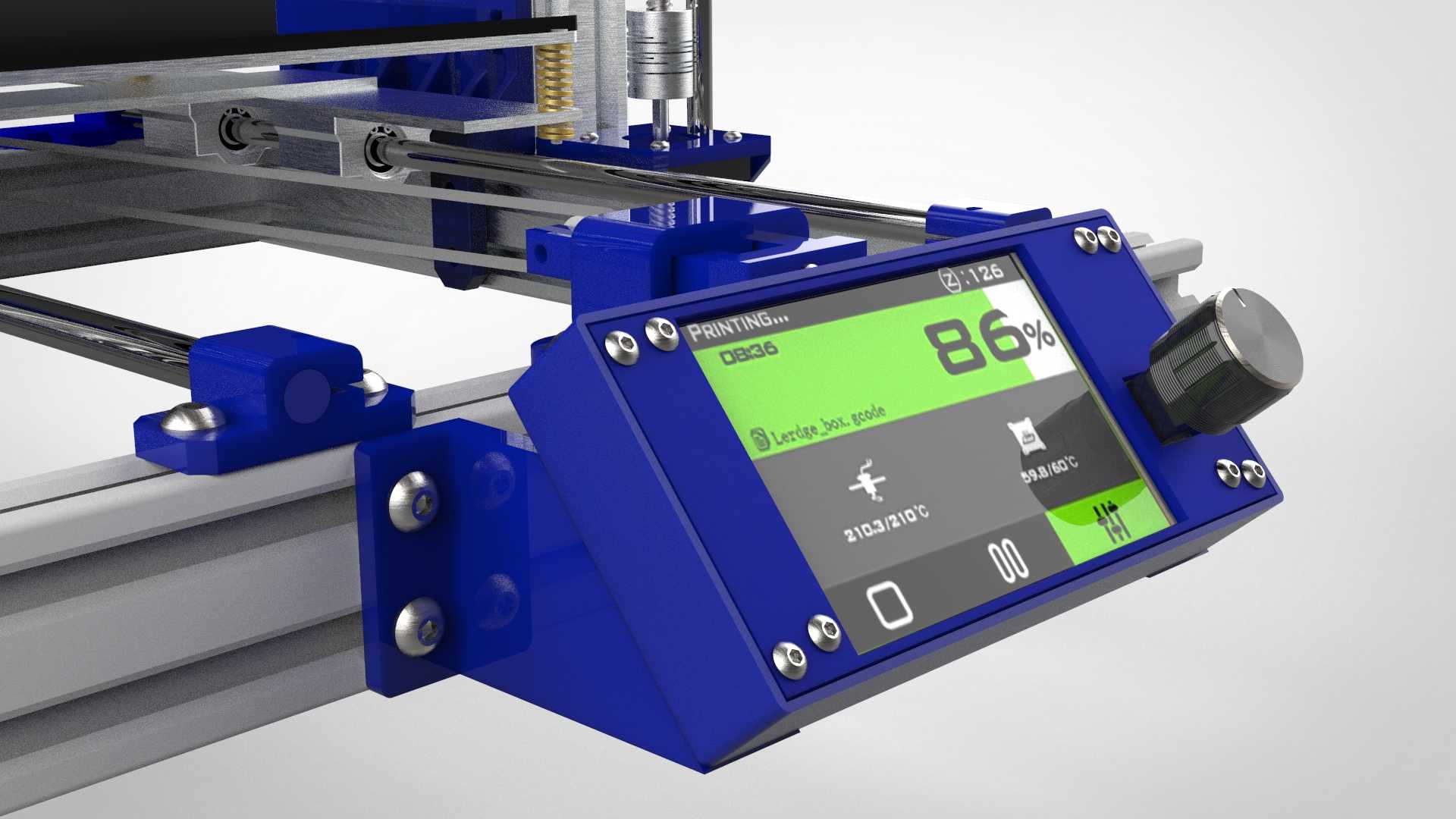

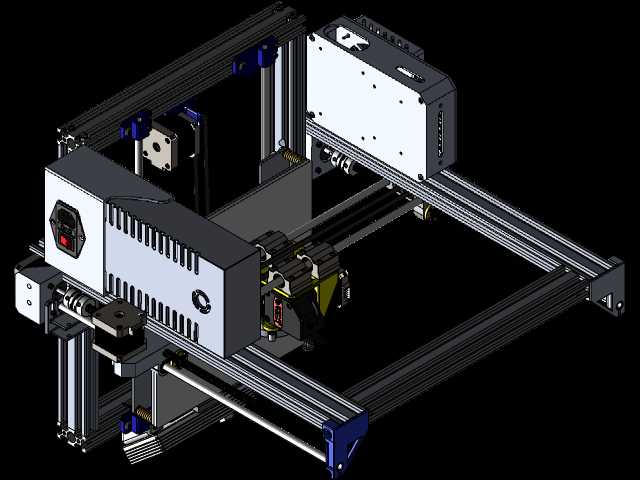

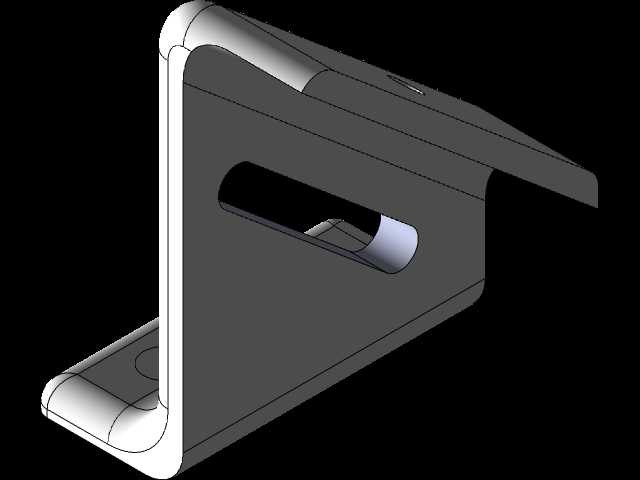

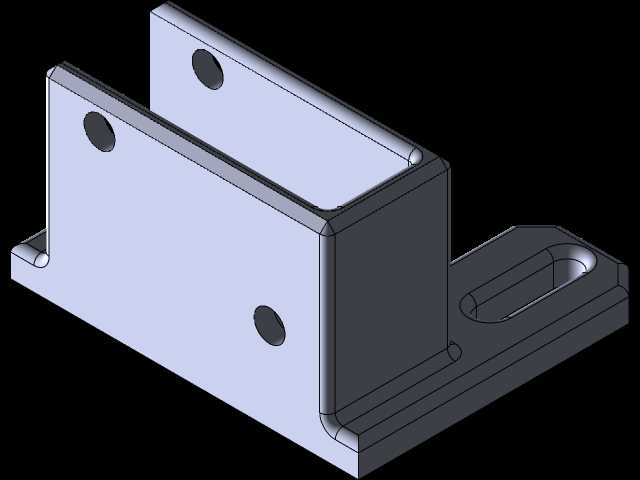

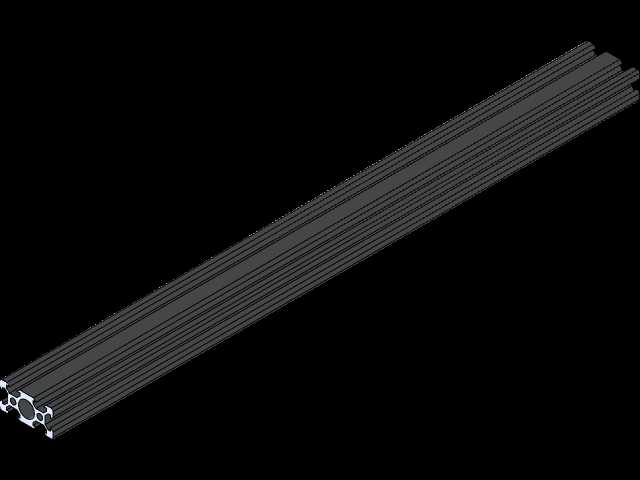

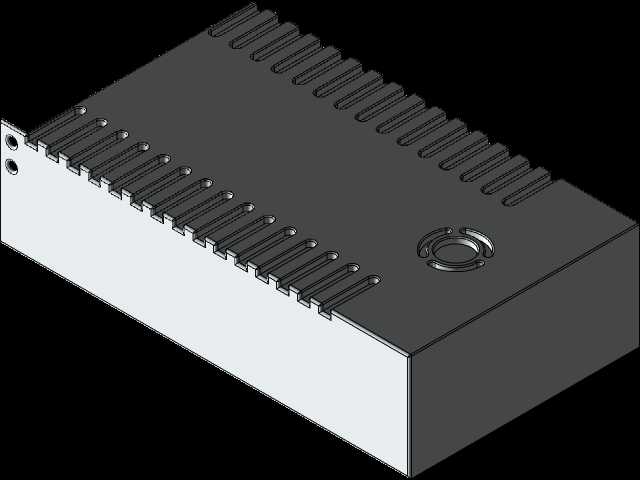

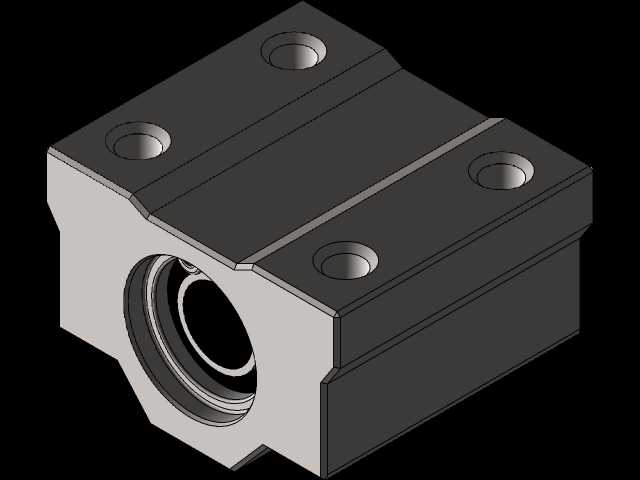

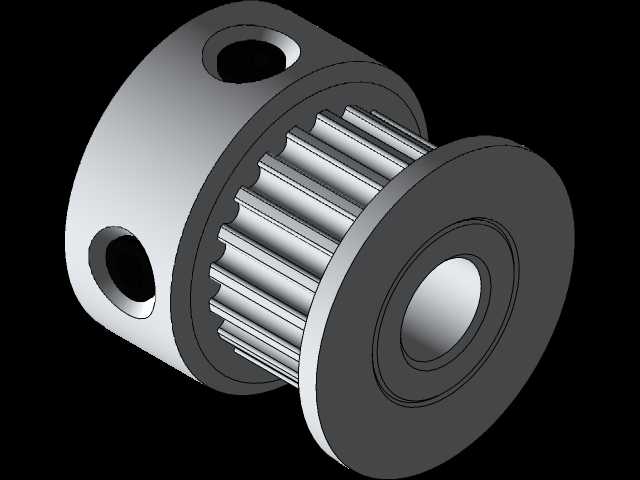

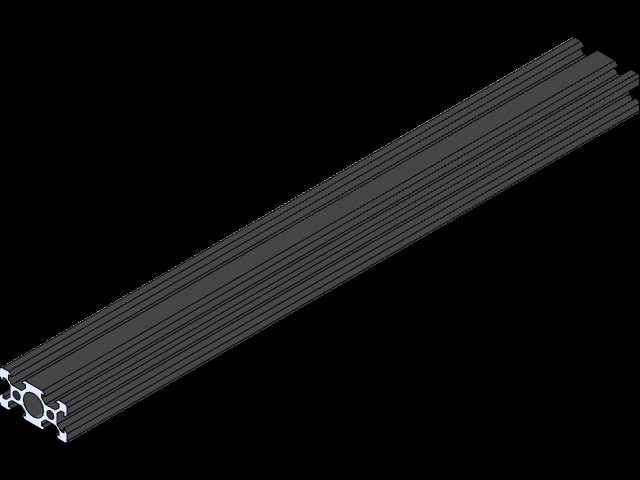

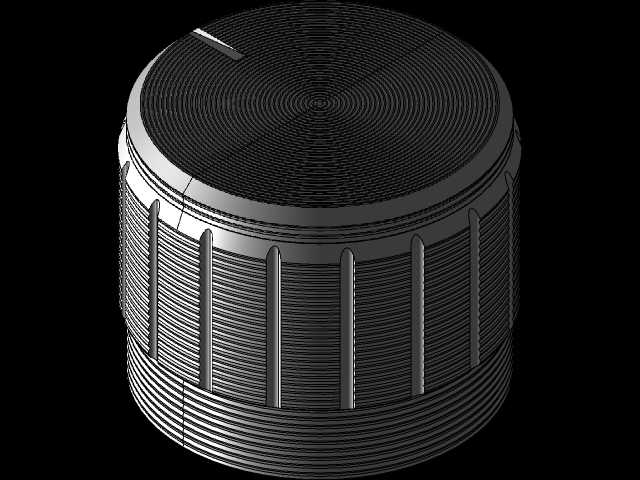

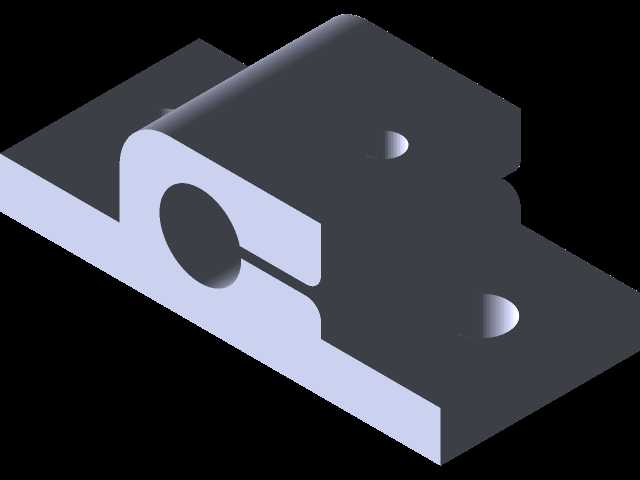

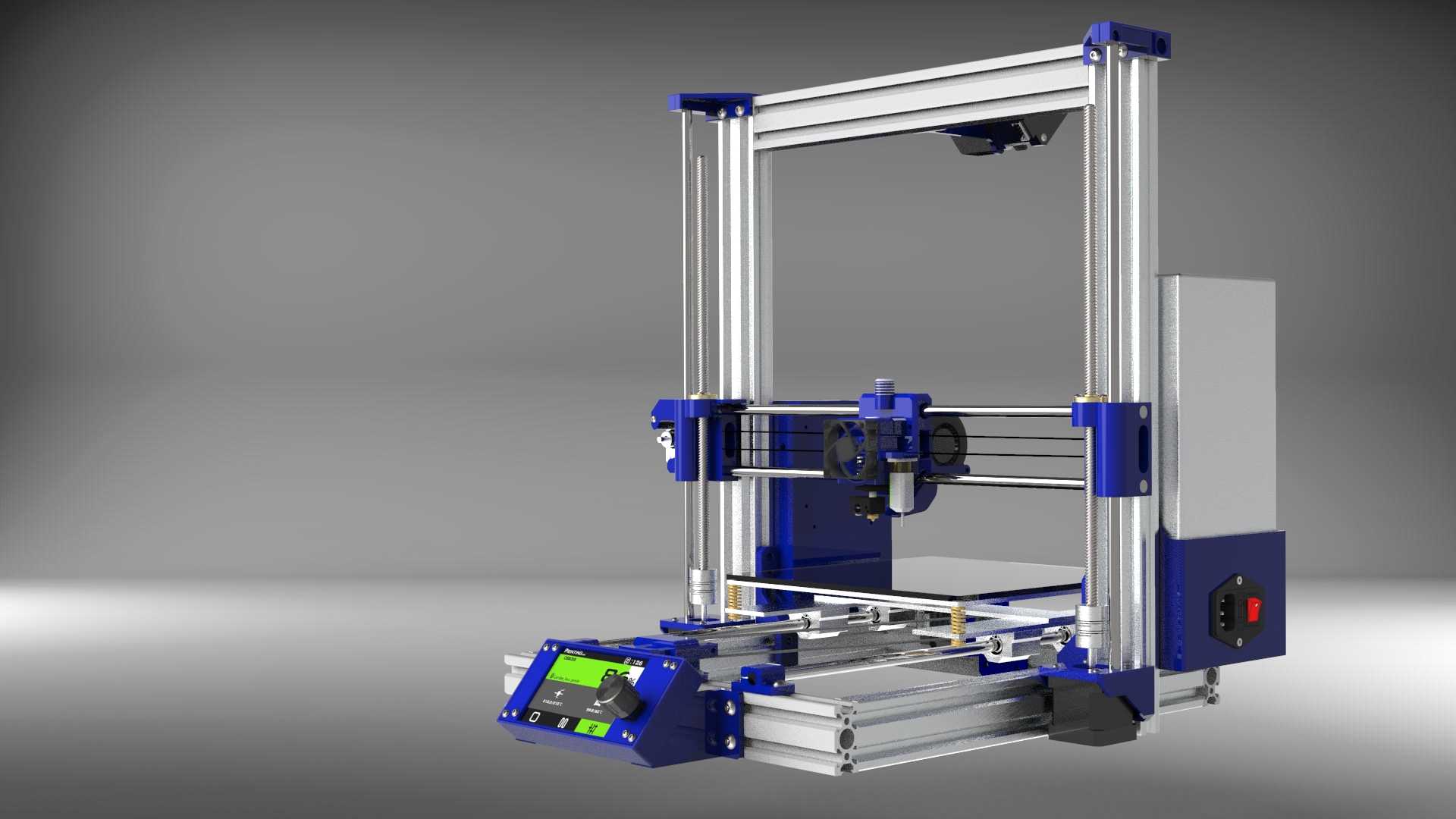

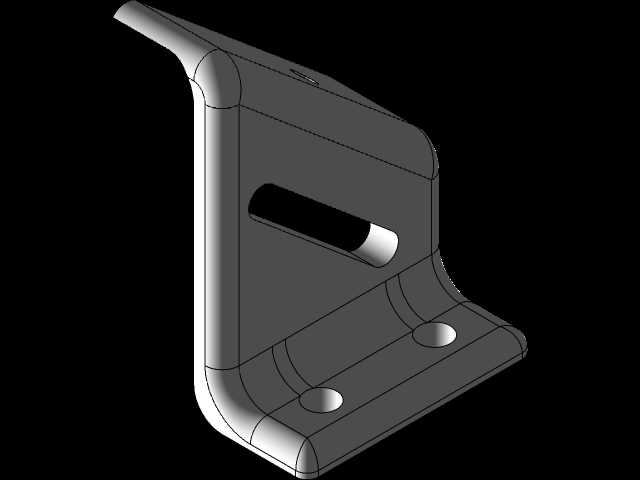

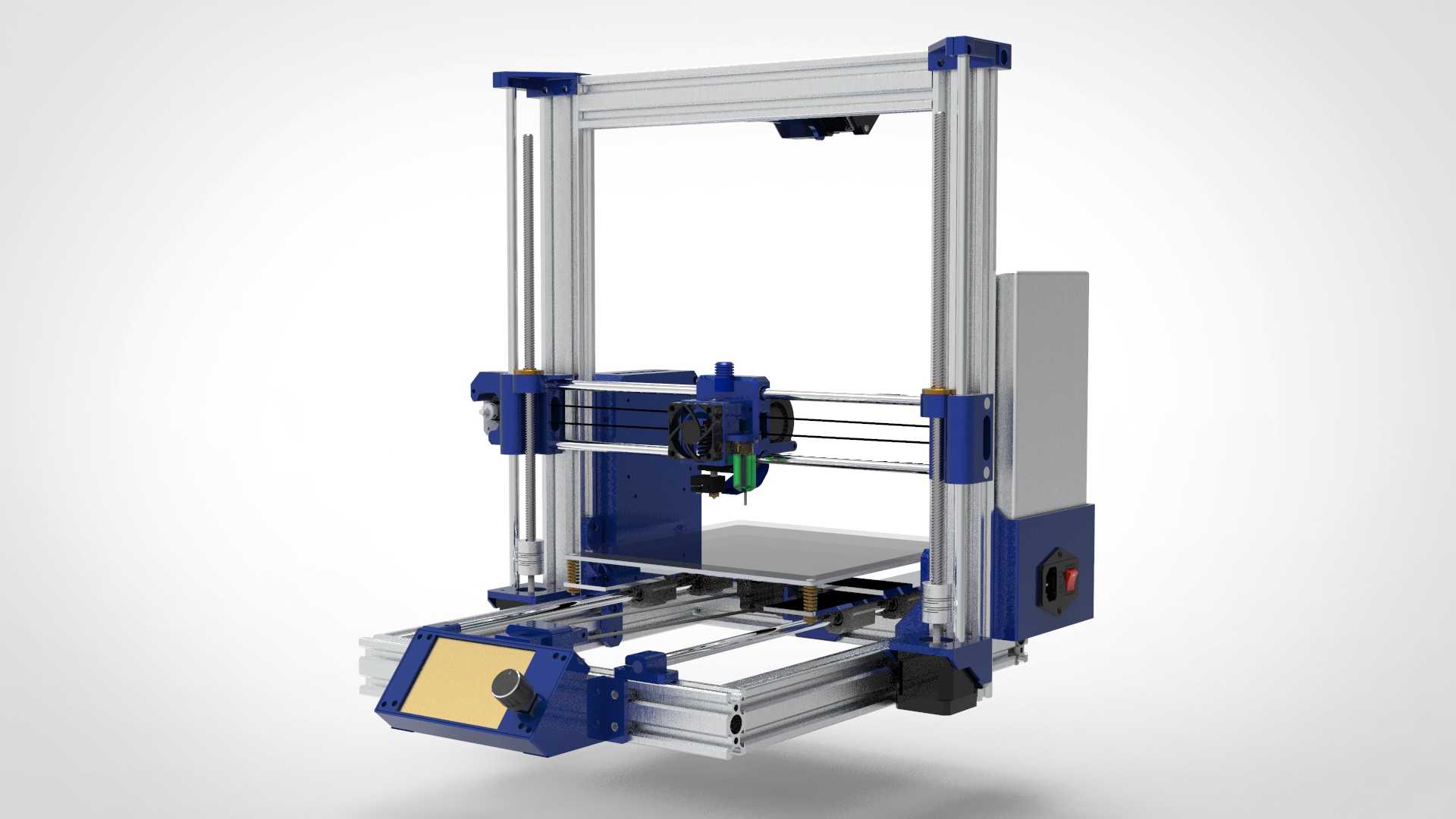

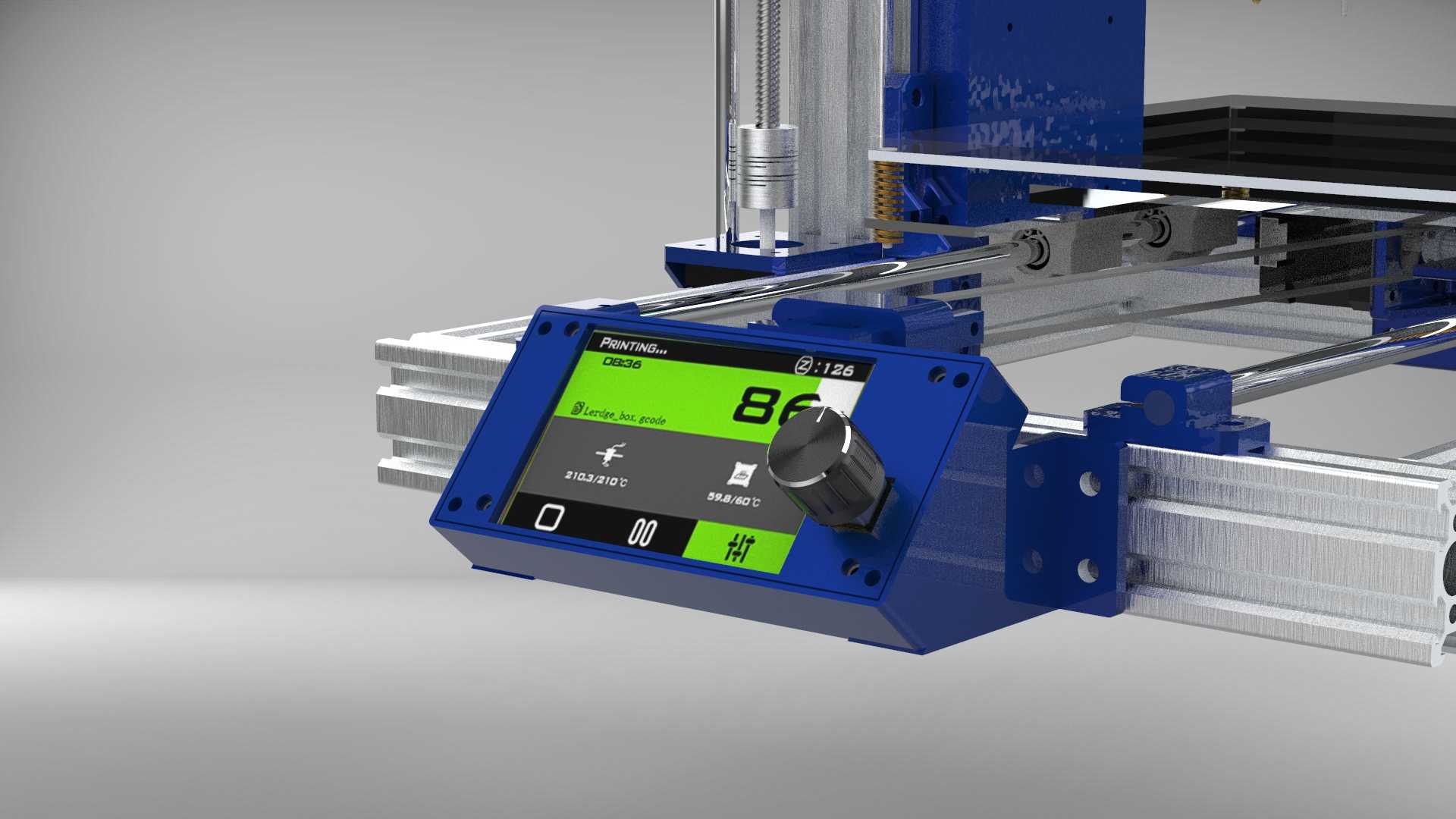

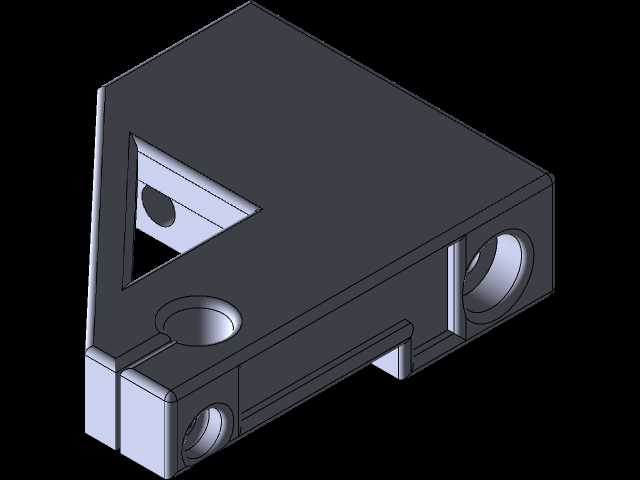

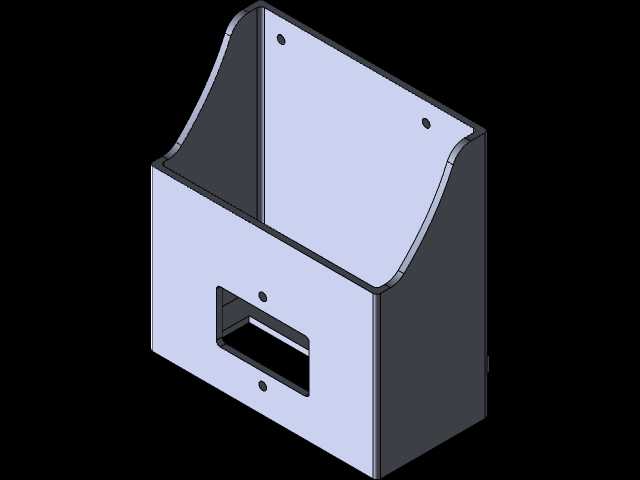

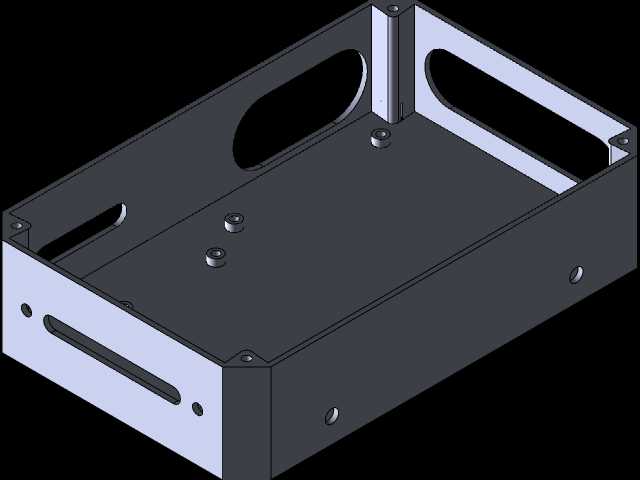

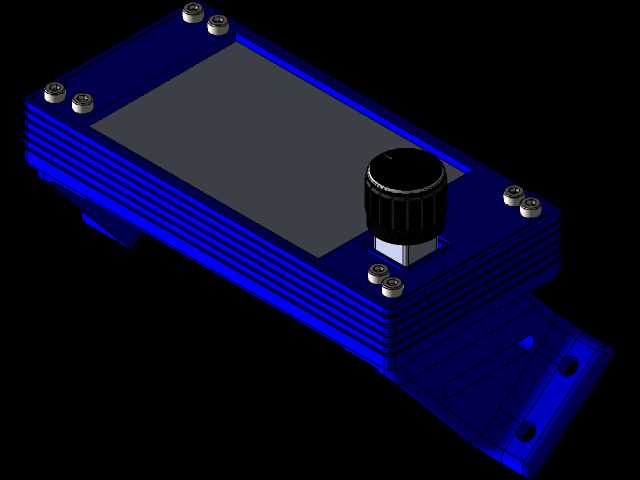

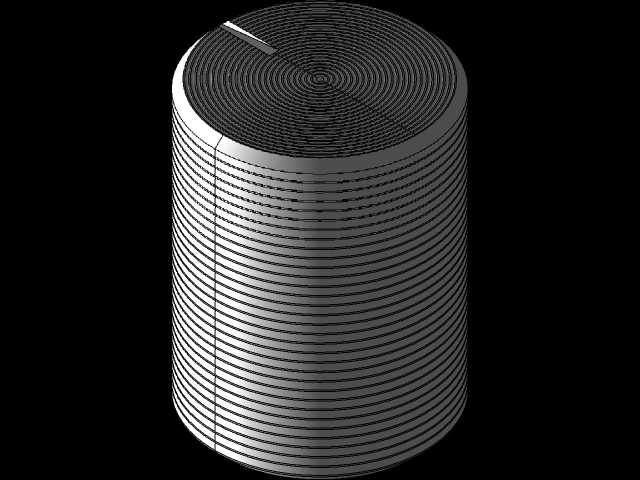

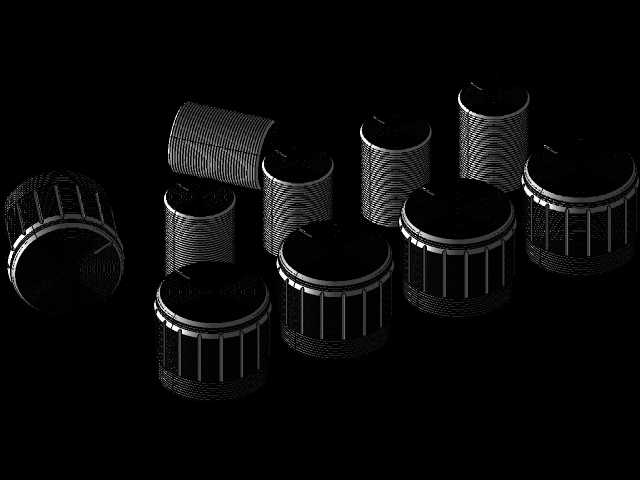

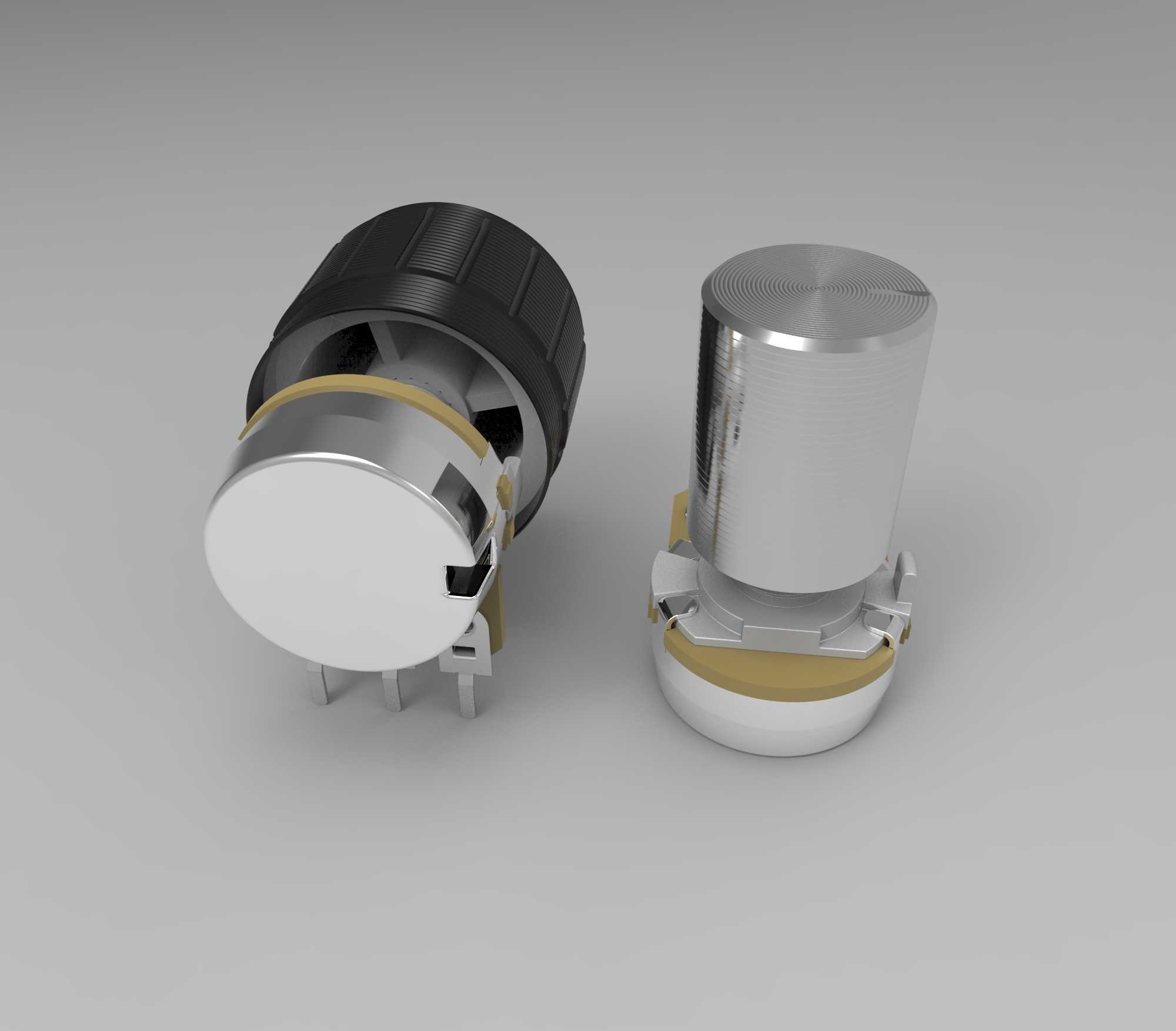

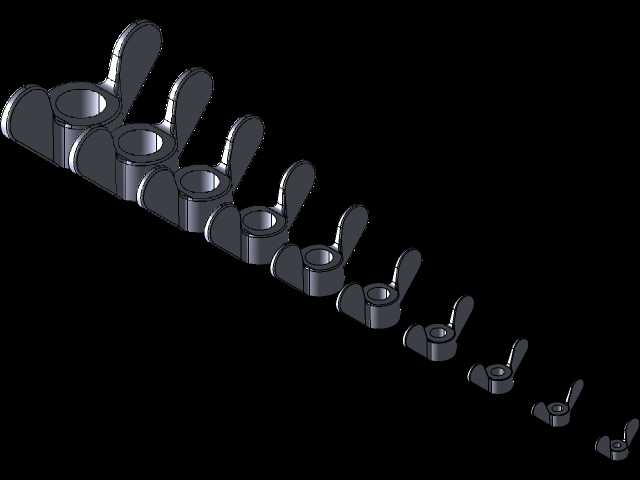

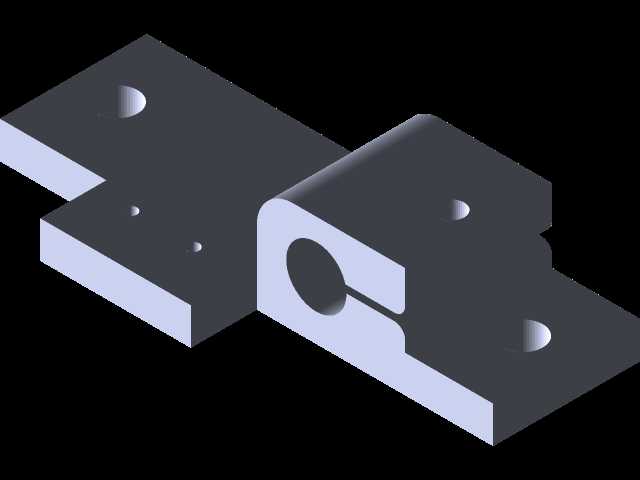

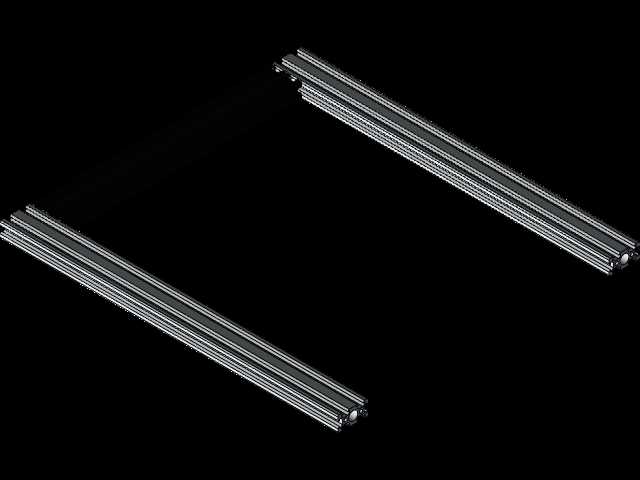

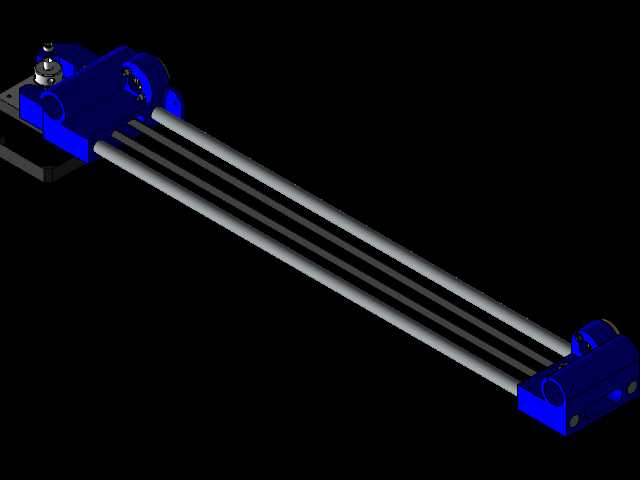

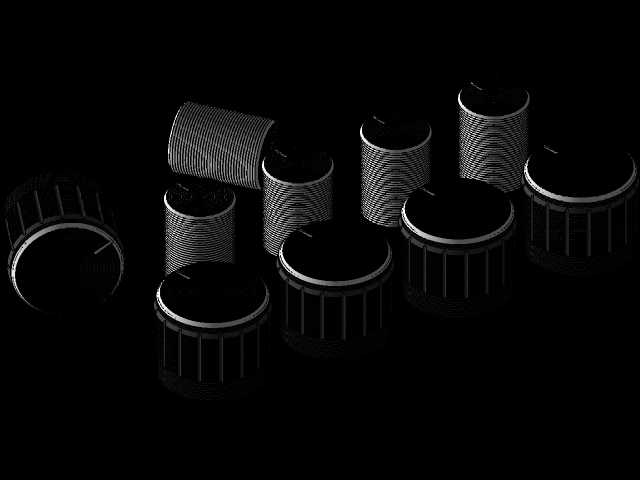

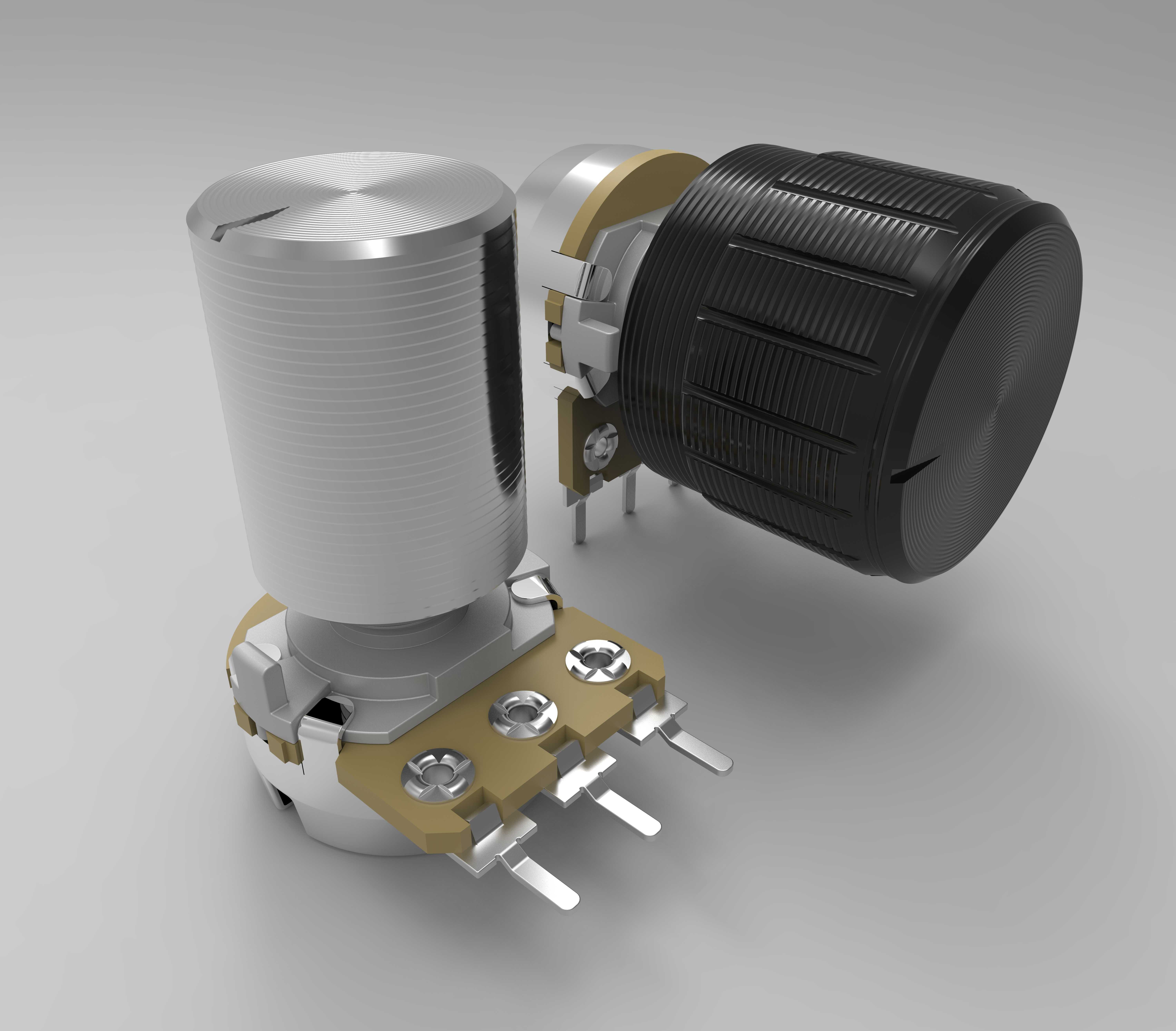

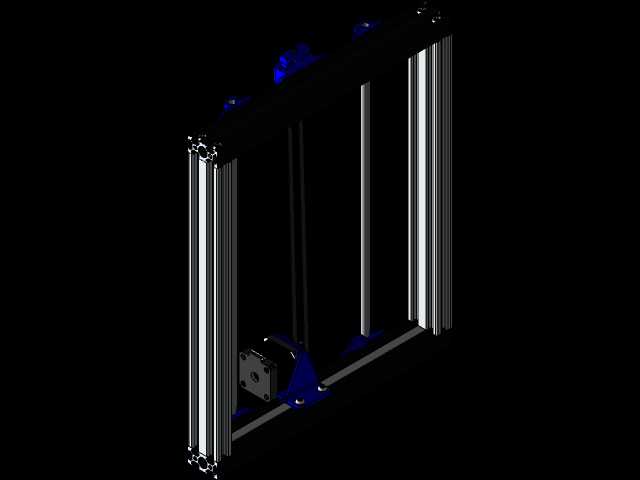

本作品为AM8架构桌面级3D打印机的完整三维建模方案，建模过程中严格遵循FDM熔融沉积成型设备的实际装配逻辑，对设备各功能模块进行了1:1比例的精准还原。建模阶段首先搭建铝型材框架的基准装配体系，对型材的槽道结构、连接角件的安装孔位、紧固件的配合尺寸都做了精细化的参数化建模，保证框架部分的装配公差符合实际五金件的安装标准。针对设备的运动传动部分，对直线光轴导轨、线性轴承、同步带轮、Z轴丝杆传动组件分别进行独立建模，还原了导轨的圆柱面精度特征、轴承的滚珠安装结构、丝杆的螺纹导程细节，确保运动结构的相对位置完全匹配实际设备的运动行程，可直接用于装配干涉校验。设备搭载的LERDGE X控制器是本次建模的重点细节部分，对控制盒的蓝色钣金外壳做了圆角折弯、安装固定耳、螺丝沉孔的细节还原，外壳表面的显示屏区域做了分层建模，分别还原了显示屏保护面板、液晶显示层、操作按键区的结构，屏幕界面模拟了实际打印过程中的进度显示、温度参数、功能按键的视觉效果，侧边的旋钮编码器做了防滑纹理、档位结构的细节刻画，控制盒与铝型材机架的连接支架也还原了折弯角度、固定孔位的实际尺寸。材质与渲染阶段，针对不同部件匹配对应的物理材质：铝型材部分采用磨砂阳极氧化银灰色金属材质，还原金属表面细微的拉丝纹理与低反光特性；蓝色结构件采用哑光蓝色工程塑料材质，模拟PLA或PETG打印件的表面质感；金属紧固件采用亮面镀铬材质，突出金属的高光反射特性；显示屏部分采用玻璃面板加自发光屏幕材质，模拟屏幕点亮时的发光效果与玻璃表面的微弱反光；传动丝杆与光轴采用抛光不锈钢材质，还原光滑金属表面的高反光特性。渲染时采用工作室柔光布光方案，主光源从侧上方打亮控制屏区域突出核心细节，辅光源补亮机架传动部分的结构阴影，搭配柔和的环境遮蔽效果，清晰呈现各部件的装配关系与结构层次。设计思路上围绕桌面级3D打印机的易用性与结构稳定性展开，控制盒采用前置倾斜安装角度，符合用户站立操作时的视线角度，无需弯腰即可清晰查看打印参数、操作控制旋钮；框架采用标准2020铝型材拼接结构，兼顾结构刚性与改装拓展性，预留了足够的功能拓展安装位；传动部分采用光轴加直线轴承的成熟方案，平衡了打印运动的顺滑度与制造成本，整体建模完整覆盖了设备从外装结构到内部传动的全部细节，可用于设备改装参考、装配教学演示、产品宣传渲染等多个场景。
