Gimatic平行气缸驱动双构型夹爪组件

这套夹爪组件以Gimatic PE-4540平行气缸作为核心驱动单元，适配3C电子小件装配、精密五金分拣、轻量工件上下料等多类工业场景，作为机械手末端执行机构完成工件的夹持与转运动作，可直接匹配负载5kg以内的水平多关节机械手、小型六轴工业机器人的末端安装接口，无需额外设计转接法兰即可完成快速装配。

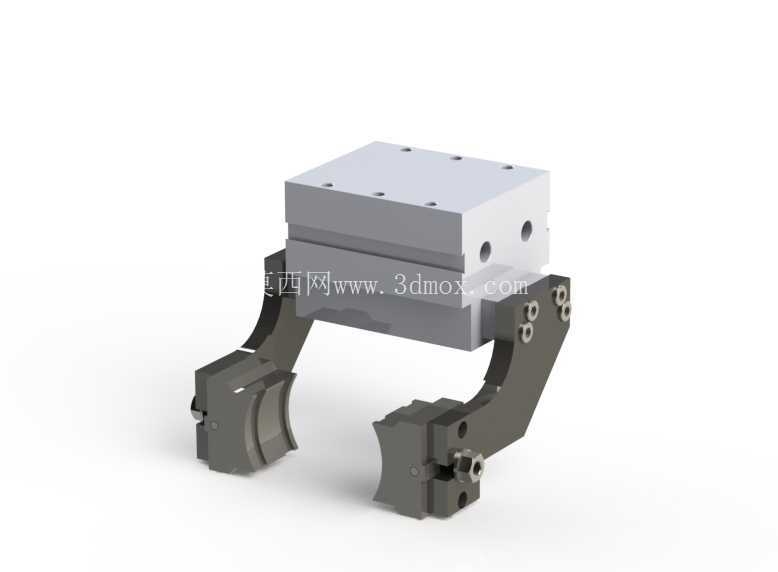

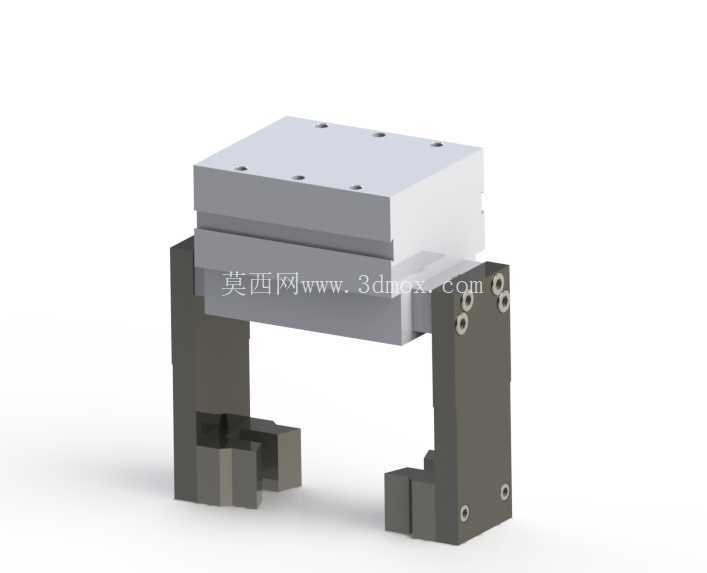

从实际使用场景来看，这类平行夹爪常部署在自动化产线的工件中转工位、检测工位上下料环节，针对外形规则的方形、矩形小尺寸工件，比如注塑成型的塑胶结构件、机加工完成的小型金属零件、电子行业的连接器壳体等，都能提供稳定的夹持力，不会出现夹偏、夹伤工件表面的问题。两种不同的夹指构型分别对应不同的作业需求：短行程宽夹指构型适配夹持面较宽、重量稍大的工件，夹持接触面积更大，单位面积压强更小，适合表面易刮花的工件抓取；窄型长夹指构型则适配狭窄空间内的工件取放，比如工装治具内排布紧密的零件，夹指可以深入治具卡槽完成工件拾取，不会和周边治具结构发生干涉。

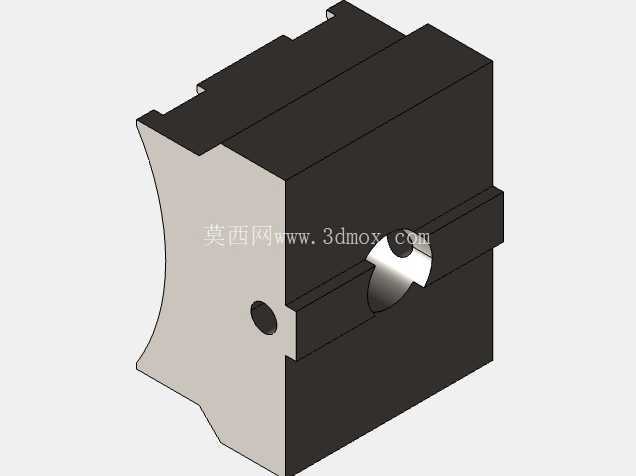

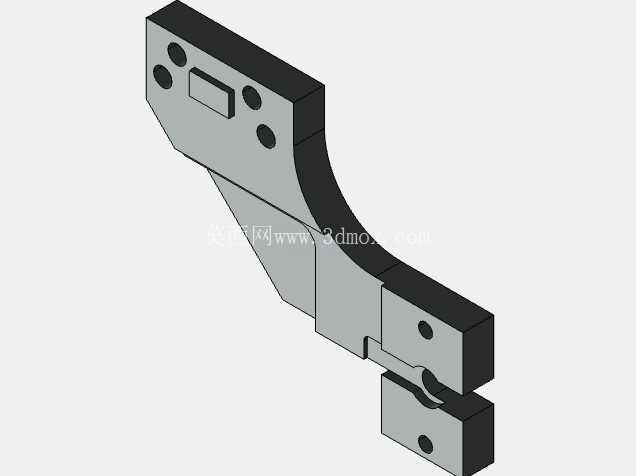

设计过程中优先考虑了安装边界的适配性，气缸本体的顶面预留了标准的安装孔位矩阵，孔位间距符合通用机械手末端的安装孔距规范，不管是直接安装在机器人末端法兰，还是搭配快换盘使用，都能保证安装基准的同轴度，避免夹爪安装偏斜导致的夹持位置偏差。夹指和气缸活塞滑块的连接采用可拆卸式结构，通过内六角螺丝锁紧，现场运维时可以根据待抓取工件的外形快速更换定制夹指，不需要拆解气缸本体，大幅缩短产线换型的调试时间。

功能特性上，平行气缸的双活塞同步驱动结构保证了两侧夹指的运动同步性，开合过程中两侧夹指的位移偏差控制在0.02mm以内，重复夹持定位精度可以达到±0.015mm，满足精密装配场景的对位需求。夹指的夹持面预留了防滑垫安装槽，可以根据工件材质选配聚氨酯、丁腈橡胶等不同材质的防滑垫，既可以增加夹持摩擦力，避免工件转运过程中脱落，也能防止硬质金属夹指直接接触工件表面造成压痕、刮伤。气缸本体的侧面预留了磁性开关安装槽，可以配套磁感应传感器检测夹爪的开合状态，将开合信号反馈给设备PLC，实现夹爪动作的闭环控制，避免出现夹爪未夹紧就抬升、未完全张开就移位的误动作。

外形尺寸方面，整套夹爪组件闭合状态下的总宽度控制在合理范围内，不会在狭小作业空间内和周边设备产生碰撞，夹指的开合行程匹配PE-4540气缸的标准行程，可覆盖对应尺寸范围内的工件夹持需求。气缸本体的进出气接口采用标准的M5螺纹接口，适配常规的气动气管快速接头，气路布线时可以顺着机械手臂的走线槽排布，不会出现气管缠绕、弯折影响气路通畅的问题。整体结构没有多余的突出部件，所有棱角位置都做了倒角处理，避免调试过程中剐蹭操作人员或者周边管线。

从结构可靠性角度出发，夹爪的所有受力部件都采用了高强度铝合金材质，表面做硬质阳极氧化处理，耐磨性能优异，长时间往复开合作业不会出现夹指松动、配合间隙变大的问题。气缸内部的密封件采用耐磨损的聚氨酯材质，常规工厂气源环境下的使用寿命可以达到千万次往复动作，不需要频繁更换密封件维护。两种夹指构型的设计也覆盖了绝大多数轻量抓取场景的需求，设计人员在做产线方案时可以直接选用这套成熟结构，不需要从零开始做夹爪的结构设计、受力校核，只需要根据待抓取工件的外形对夹指的夹持面做少量适配修改即可，大幅缩短非标自动化设备的设计周期。
