CC1101无线通讯射频模块结构设计

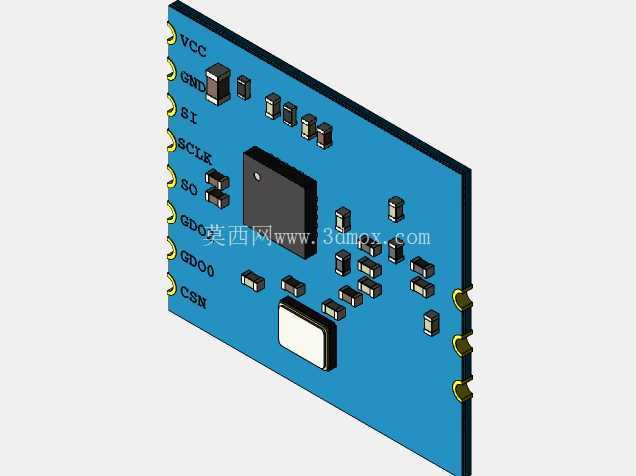

　　在短距离无线数据传输的各类工程场景中，CC1101射频模块是应用极广的核心通讯部件，常被嵌入到工业无线传感节点、智能家居控制终端、低功耗遥测设备、小型无线遥控装置中，承担着小数据包、低速率的无线信号收发职能，相比传统的有线数据传输方案，这类模块能大幅降低现场布线的施工成本，也能让移动类、旋转类设备的数据传输摆脱线缆拖拽的限制。从结构设计层面看，该模块采用双层FR-4基材PCB作为承载主体，板边单侧排布半孔金属化焊盘，分别对应电源输入、接地、SPI通讯接口、数据收发、片选等功能引脚，焊盘做了沉金处理，既可以支持回流焊直接贴装到主控母板上，也能配合排针做插装式固定，适配不同生产工艺的装配需求。

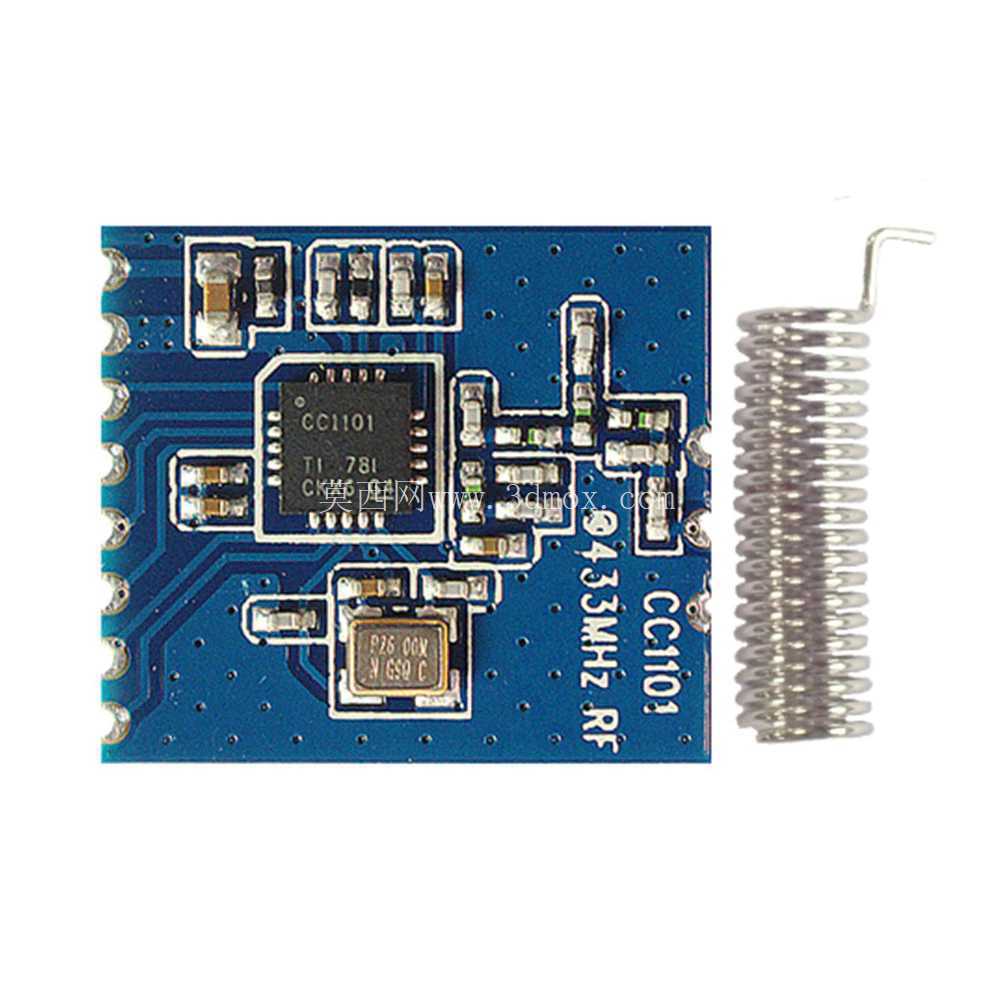

　　PCB板上的元器件布局遵循射频电路的设计规范，核心的CC1101射频收发芯片放置在板卡中部偏左的位置，尽可能缩短高频信号的走线长度，减少信号传输过程中的损耗与干扰；芯片周边的0402封装阻容件按照芯片 datasheet 的参考布局紧凑排布，分别承担电源去耦、阻抗匹配、信号滤波的作用，避免电源纹波串入射频链路影响通讯灵敏度。板卡右上角预留了天线匹配电路的焊盘位置，可根据实际使用场景焊接弹簧天线、IPEX接头或者直接走板载PCB天线，满足不同传输距离、不同安装空间的使用需求。模块左下角放置了无源晶振，为射频芯片提供稳定的时钟基准，晶振周边做了铺地隔离处理，减少周边数字信号对时钟源的电磁干扰，保证射频收发频点的稳定性。

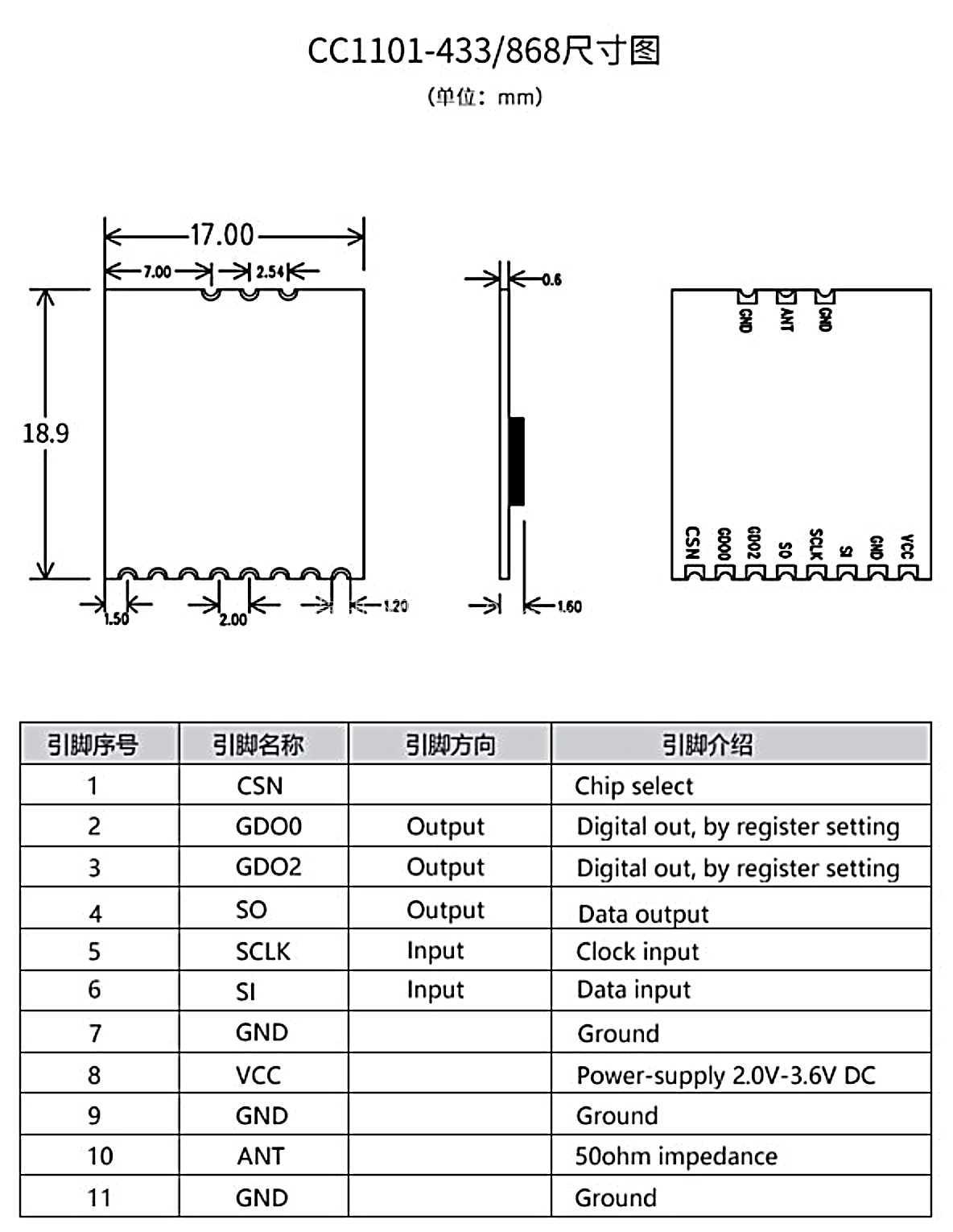

　　从安装边界来看，该模块整体外形为规整矩形，板边无突出元器件，所有表贴元件的高度均控制在2.5mm以内，不会在贴装后和母板上的其他结构件产生干涉；板上的定位孔可配合铜柱或者螺丝做辅助固定，在存在振动的工业使用场景下，能避免模块因为长期振动出现焊盘虚接的问题。在实际选型应用中，这类模块的结构尺寸直接决定了它能否被嵌入到紧凑的终端设备内部，比如小型无线温湿度传感器、手持遥控终端这类内部空间极其有限的产品，就需要模块在保证射频性能的前提下尽可能压缩占用空间，该设计将所有功能元器件集中排布在单块小板上，没有多余的结构延伸，刚好适配这类紧凑型设备的安装需求。设计过程中需要重点考虑射频部分的铺地完整性，所有信号层的空白区域都做了完整地铜填充，并且通过过孔和顶层、底层的地网络充分连接，形成连续的参考地平面，既可以提升模块本身的抗干扰能力，也能减少模块工作时对外的电磁辐射，避免对设备内其他数字电路产生串扰。另外，模块的电源引脚处就近放置了不同容值的去耦电容，大容值电容滤除电源的低频纹波，小容值电容滤除高频干扰，保证射频芯片工作时的电源稳定性，避免因为电源波动导致通讯距离缩短、丢包率上升的问题。

　　在结构细节上，板边的半孔焊盘做了工艺优化，焊盘边缘超出板边0.2mm，在分板工艺后不会出现焊盘被油墨覆盖、焊接不良的问题，适合批量SMT贴片生产；所有元器件的丝印标识清晰标注了引脚定义、元件参数，方便生产过程中的质检、维修环节快速识别元件与引脚功能，减少生产出错概率。这类射频模块的结构设计不需要复杂的外壳结构，本身依靠PCB的强度就能满足常规使用场景的结构强度需求，只有在户外使用的场景下，才需要额外增加防水外壳做密封防护，此时模块的板卡尺寸、安装孔位就可以直接和外壳的安装柱做匹配，不需要额外做结构转接。
