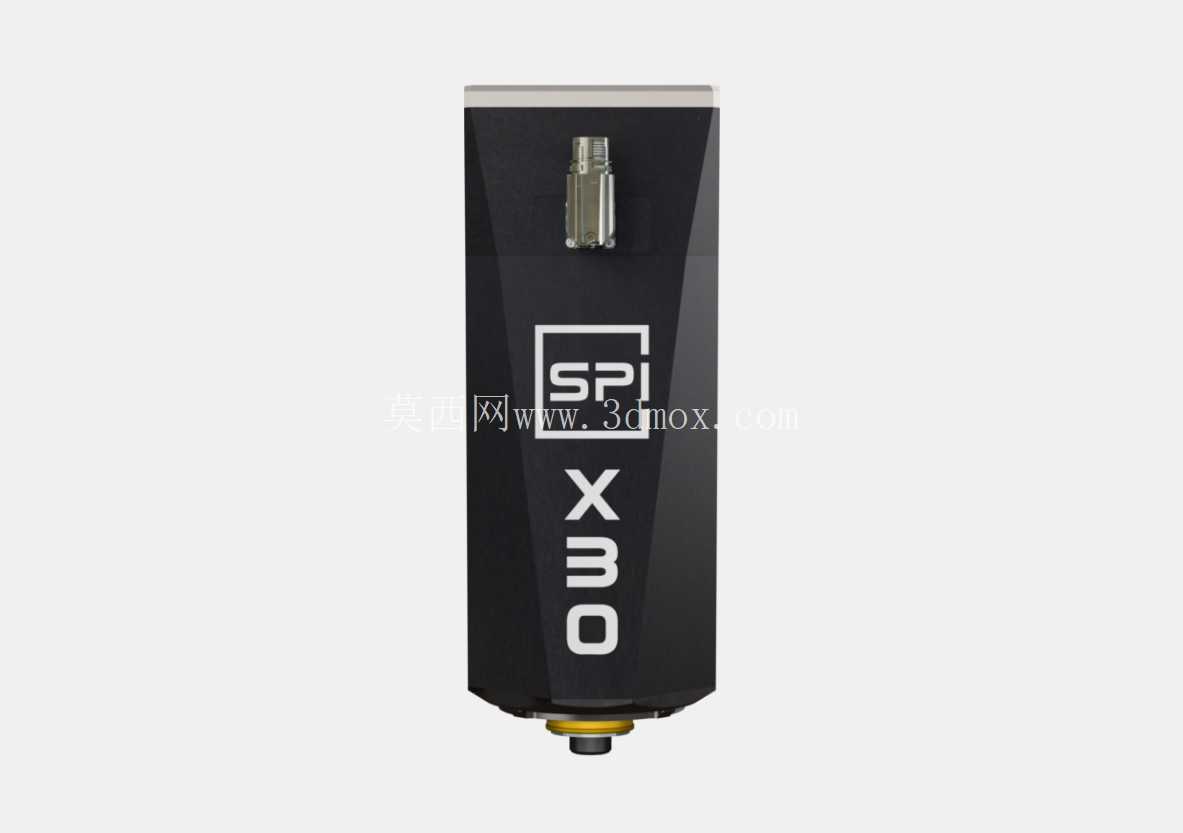

X30-L-HSKC32高速电主轴结构设计

　　主轴前端采用HSK-C32刀具接口，这种短锥刀柄的接口形式相比传统BT刀柄，在高转速下的锥面贴合刚度更优，能有效降低高速旋转时刀柄因离心力产生的张口变形，保证刀具夹持的径向跳动控制在微米级，适配35000转/分钟的最高转速工况。内部轴承配置采用高精度主轴轴承组，前后支撑的跨距经过优化计算，在保证主轴刚性的同时，尽可能降低轴承运转的发热，配合壳体内部集成的冷却流道，外接冷却液即可带走轴承和电机运转产生的热量，避免长时间高速运转下主轴热伸长影响加工精度。这款主轴的设计核心围绕高速精密加工场景展开，适配立式加工中心、精雕机等设备的高速铣削、钻削工序，在3C零部件加工、小型模具精修、有色金属高光切削场景中，能稳定输出高转速下的切削精度。从结构设计逻辑来看，整体采用紧凑的棱柱形壳体，外壳做了多面切边处理，并非传统圆柱主轴的圆形截面，这种设计一方面能在安装时提供可靠的定位基准面，减少主轴周向转动的风险，另一方面也为侧面安装的传感器、气路接口预留了平整的安装位，避免外接管路干涉刀具换刀路径。

　　电机部分采用4.0kW功率的内置式电机，2极设计的转子结构能适配高转速输出需求，最大扭矩输出覆盖常规小直径刀具的切削负载需求，不管是铝合金的大进给铣削，还是淬硬钢的小切深精铣，都能保持稳定的扭矩输出。主轴上集成的多组传感器是设计的亮点之一，温度传感器布置在轴承外圈和电机定子位置，能实时监测核心发热部件的温度，配合机床温控系统实现冷却流量的动态调节；电感式转速传感器直接采集转子的转速信号，相比外置编码器的结构，减少了传动环节的信号误差，转速反馈更及时；精密夹紧位置传感器和活塞位置传感器，能实时反馈刀柄拉紧机构的状态，避免换刀时刀柄未拉紧就启动主轴的安全隐患，同时也能监测拉爪的磨损情况，提前预警维护需求。

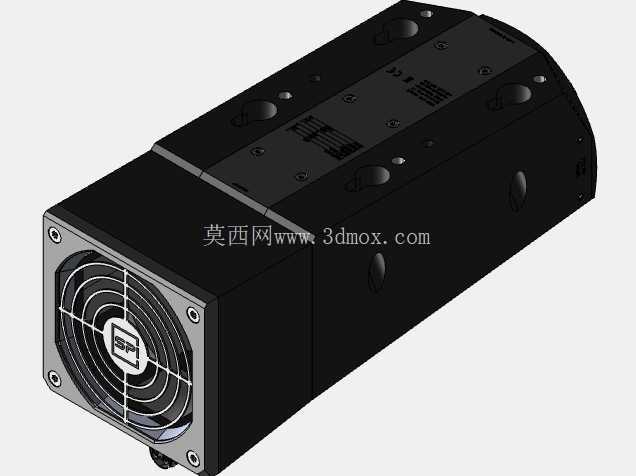

　　主轴尾部的24V散热风扇作为辅助散热结构，在低速重切削工况下配合液冷系统，能快速带走电机端的积热，IP54的防护等级设计，能抵御加工过程中飞溅的切削液和金属粉尘，避免内部电气元件和轴承被污染物侵入，延长主轴的维护周期。密封结构采用创新的五级迷宫式密封，不需要持续通入密封空气就能实现可靠的密封效果，相比传统气密封结构，减少了工厂压缩空气的消耗，降低设备的运行成本，迷宫槽的结构设计经过多轮迭代，能在主轴高速旋转时利用离心力将进入密封间隙的切削液和粉尘甩出，不会侵入轴承腔内部。

　　安装边界方面，主轴壳体的安装面做了精密磨削处理，安装时不需要额外做定位修配，直接通过侧面的压块或者法兰即可固定在设备的滑枕安装位上，整体重量控制在12.9kg，对于小型精雕机的Z轴负载来说非常友好，不会因为主轴重量过大导致Z轴伺服电机负载过高，影响Z轴的快速移动响应速度。主轴的气路、电路接口都集中布置在壳体的侧面和尾部，接口的位置做了防呆设计，安装时不会出现接错管路的问题，刀具夹紧的气路接口采用标准快插接头，适配工厂常规的气管规格，不需要额外定制转接接头。在实际选型应用中，这款主轴尤其适合小型精密零件的批量加工场景，比如消费电子的金属中框高光倒角、小型注塑模具的型腔精铣、医疗器械零件的精密钻铣，相比同功率等级的传统皮带传动主轴，没有皮带传动的振动和打滑问题，加工表面的光洁度更高，刀具的使用寿命也能得到提升。设计过程中还考虑了现场维护的便捷性，前端的密封环和拉爪机构都可以在不拆解主轴主体的情况下进行更换，日常维护只需要定期检查传感器状态和冷却回路的通畅性即可，不需要复杂的专用工具，降低了设备维护的技术门槛。
